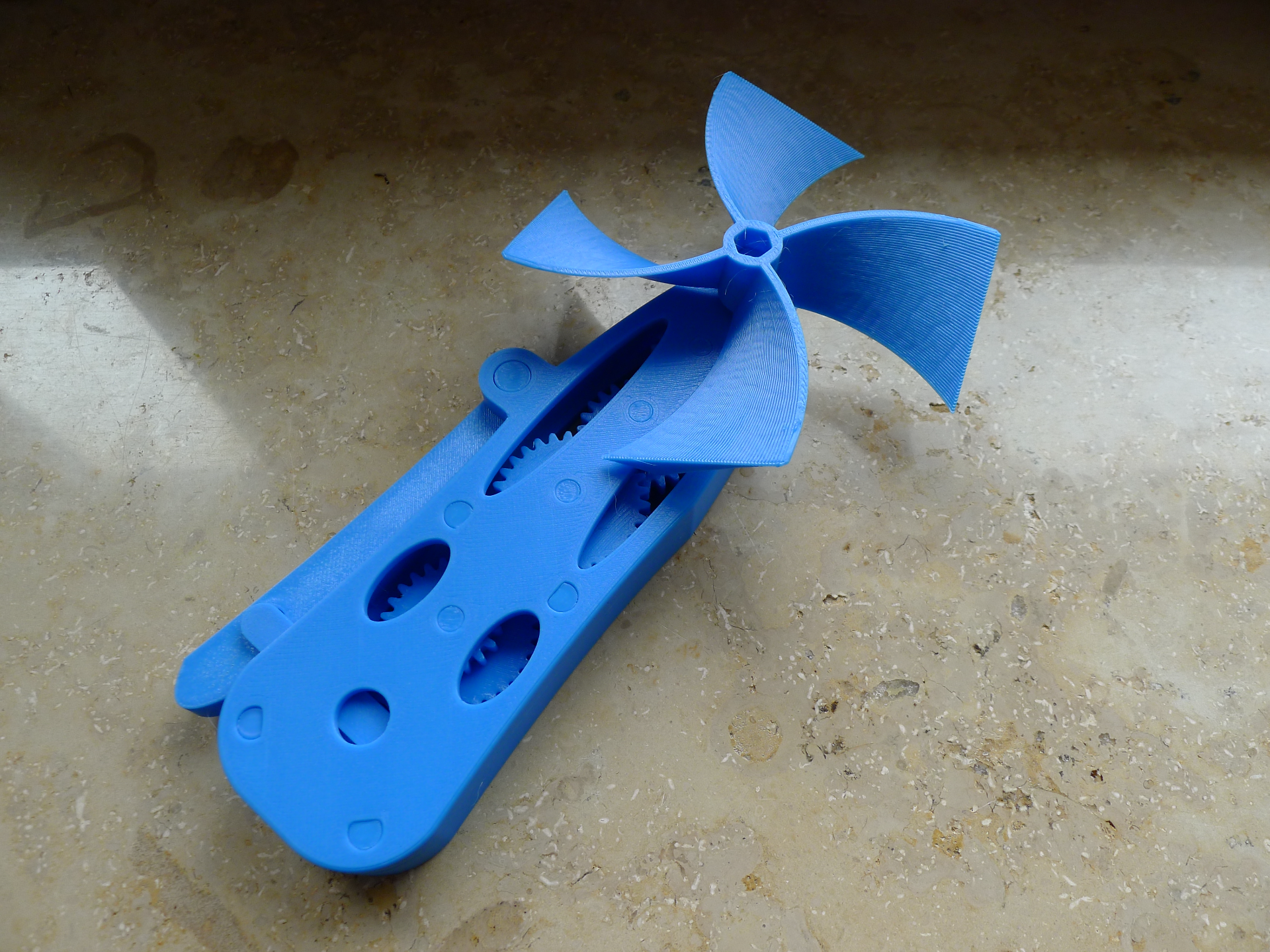

Handventilator MK2

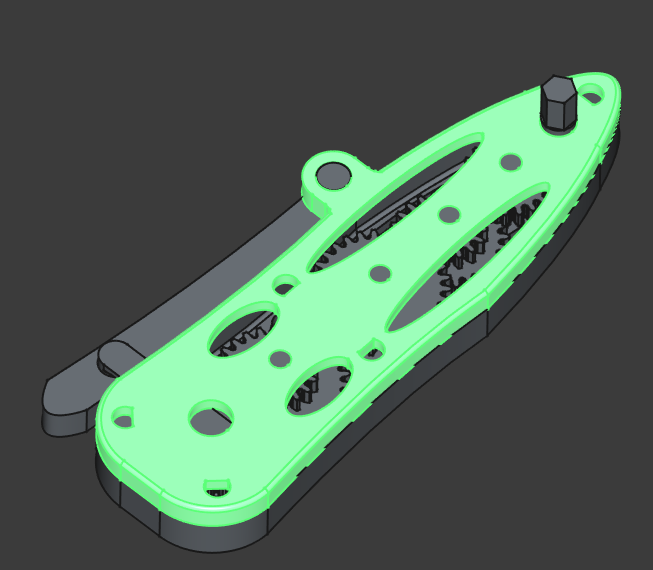

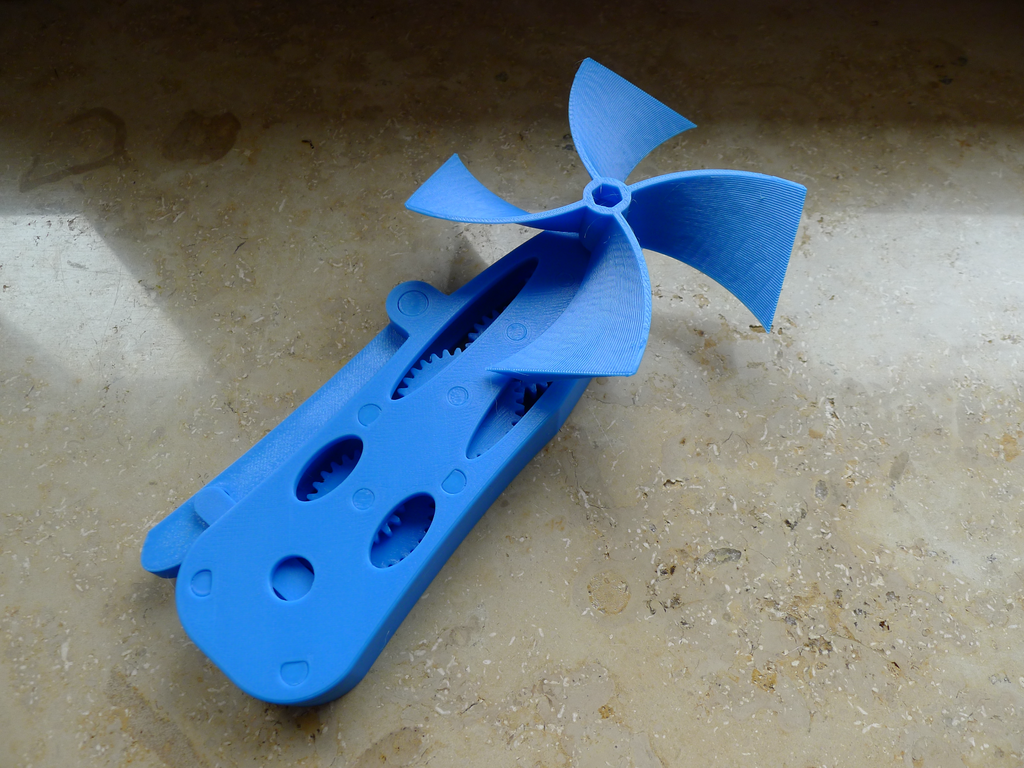

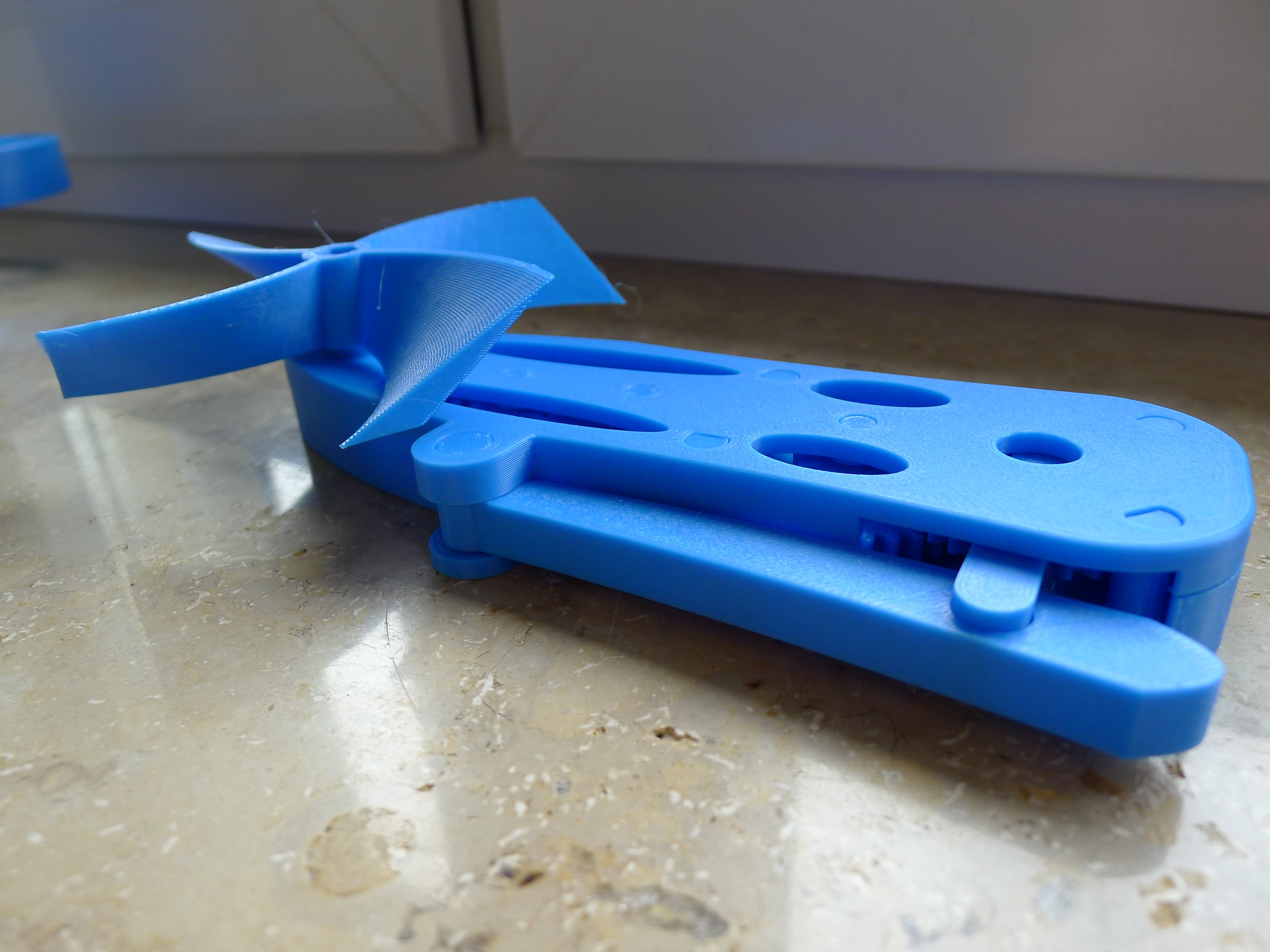

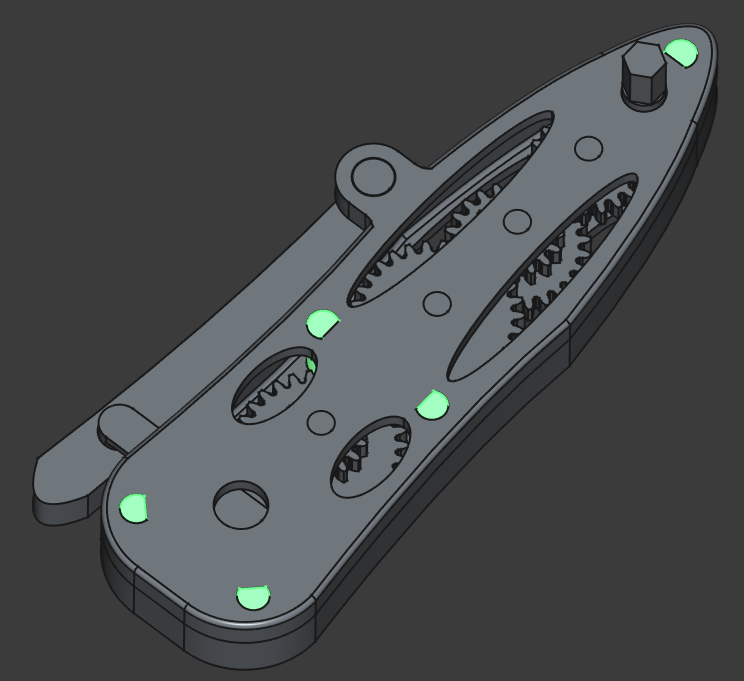

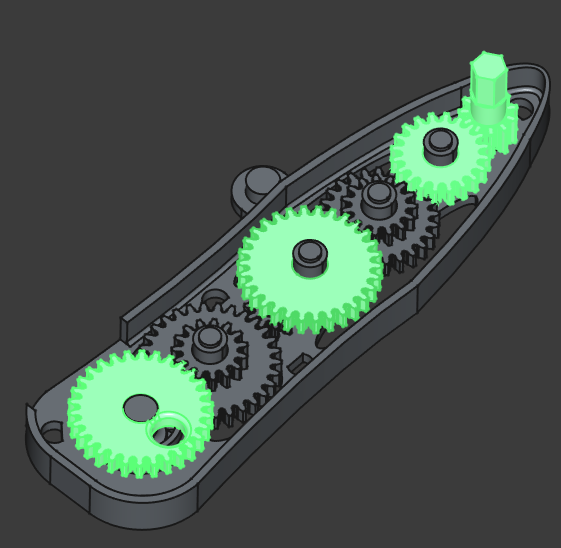

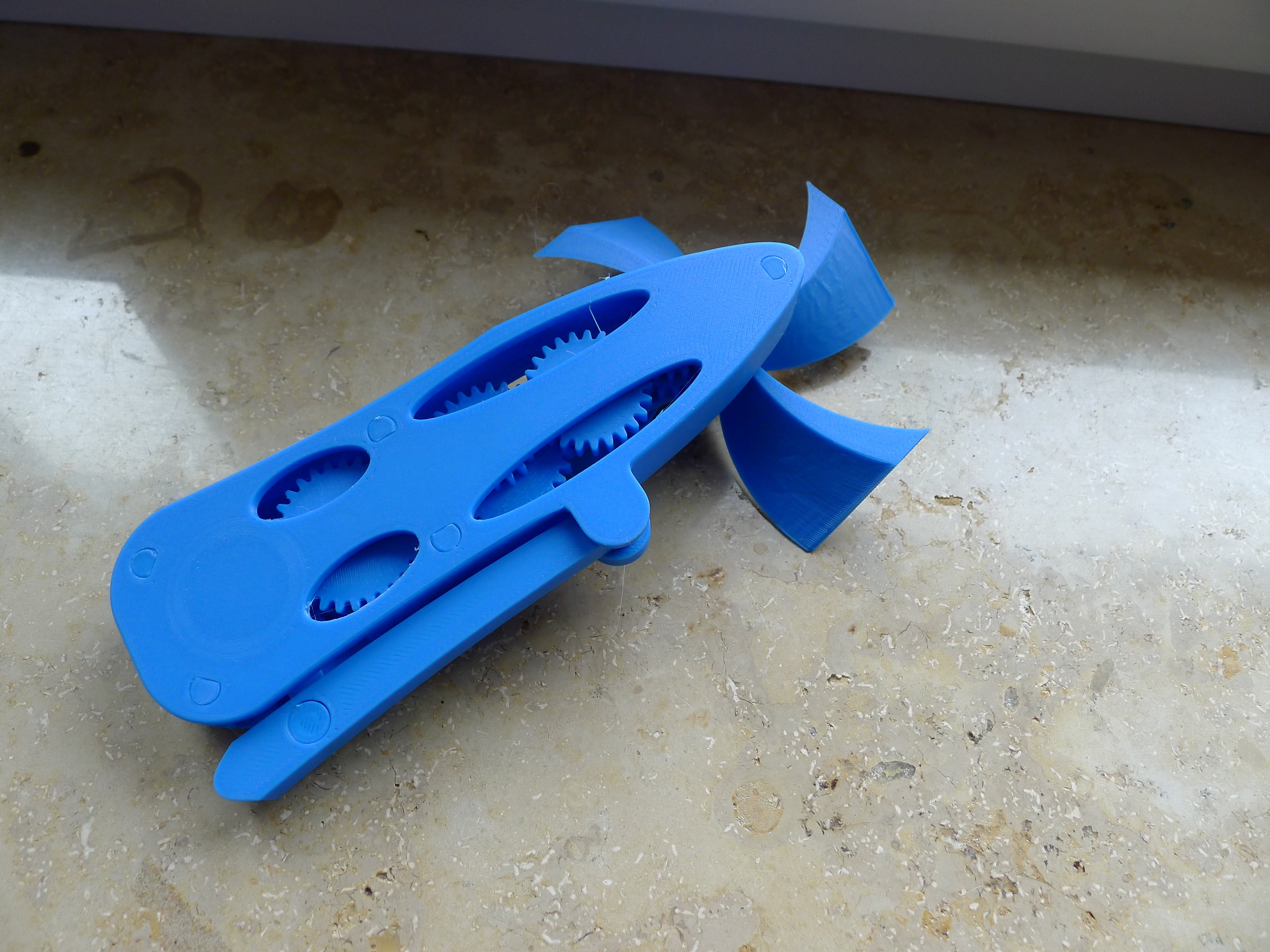

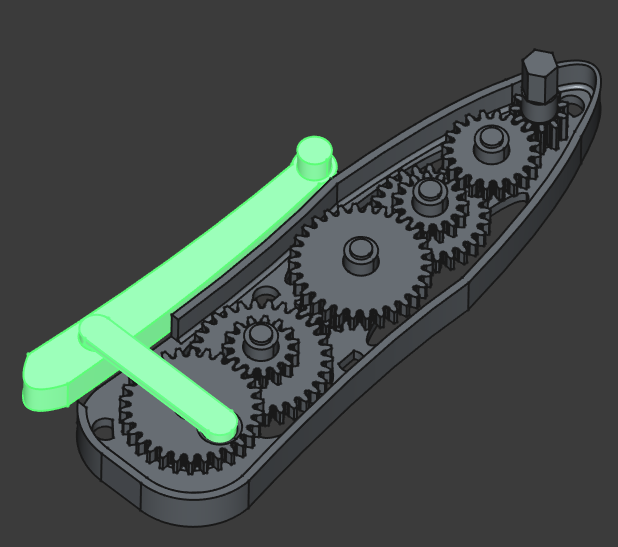

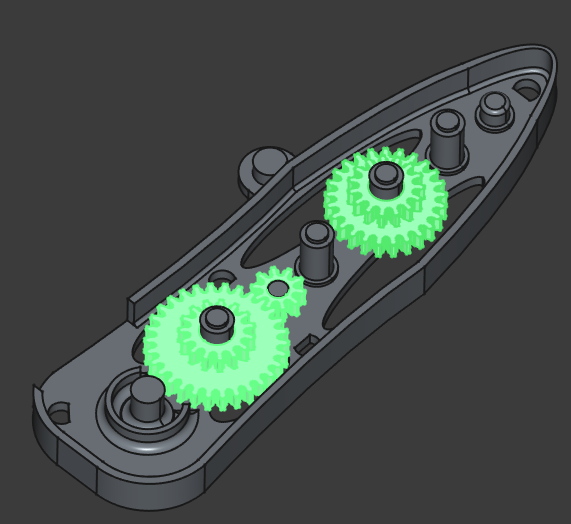

Dieser Handventilator wurde designed um so kompakt und ressourcensparend wie möglich zu sein. Mit einem Zahnrad verhältnis von 1:24,24 bringt er eine kühle Brise an heißen Sommertagen. Um eine Reibungslose Funktion und hohe Stabilität zu gewährleisten wurden viele kleine Details eingebaut um die Stabilität zu maximieren und die Reibung zu minimieren. In dem Druckprofil wurde auch ein besonders anfälliger Punkt erheblich verstärkt. Mit einer Größe von 154mmx58mmx28mm ist das Gerät nicht nur sehr Filamentsparend, sondern im Verhältnis zu seiner Leistung sehr kompakt, wodurch es für kleine bis große Hände geeignet ist. Da ein gewisser Kraftaufwand für den Betrieb notwendig ist, kann man die Finger in angenehmer Weise damit trainieren. Man sollte nur aufpassen, dass man die Kraft nicht in die Mitte des Eingangsrades konzentriert um zu verhindern, dass die Stütze abbricht. Dieses Modell nutzt ausschließlich 3D gedruckte Teile, wodruch keine Werkzeuge oder externe Teile benötigt werden, wobei kunststoffgeeignete Schmiermittel die effizienz des Gerätes erhöhen kann. Es sind 2 verschiedene Propellervariationen in je 2 unterschiedlichen Größen enthalten. Eine der Versionen nutzt einen Außenring um die Hände vor den Rotorblättern zu schützen, welcher jedoch die Effektifität des Propellers reduziert. Der effektifste aber auch gefährlichste Propeller ist der große Propeller ohne Schutzring. Es werden keine Stützstrukturen für den Druck benötigt. Die beigelegten Bilder sind eine Schritt für Schritt Bauanleitung. Ich habe von verschiedensten Modellen und Eigenkreationen Erfahrungen gesammelt um dieses kompakte und effektive Gerät zu kreiren.

Design by NazadHD on MakerWorld (license: BY).
