Pasta Lite Handkurbel

Entstehung des Models:

Da ich ab und zu für einen Bekannten etwas Filament umspule habe ich mich als Helfer für den Pasta Lite entschieden.

Der ist nicht so groß und man kann Ihn zum großen Teil ohne zusätzliches Material bauen.

Als ich nach eine Handkurbel gesucht habe die NICHT direkt auf die Welle der Empfängerspule geht habe ich leider nichts gefunden.
Da die direkte Kurbel doch auch mal verkannten kann und ich nichts weiter gefunden habe was meinen Vorstellungen entspricht habe ich selbst etwas entworfen.

Das ganze ist aus 2 schon bestehenden Vorlagen entstanden die für sich gesehen schon ganz gut sind.


Funktionalität:

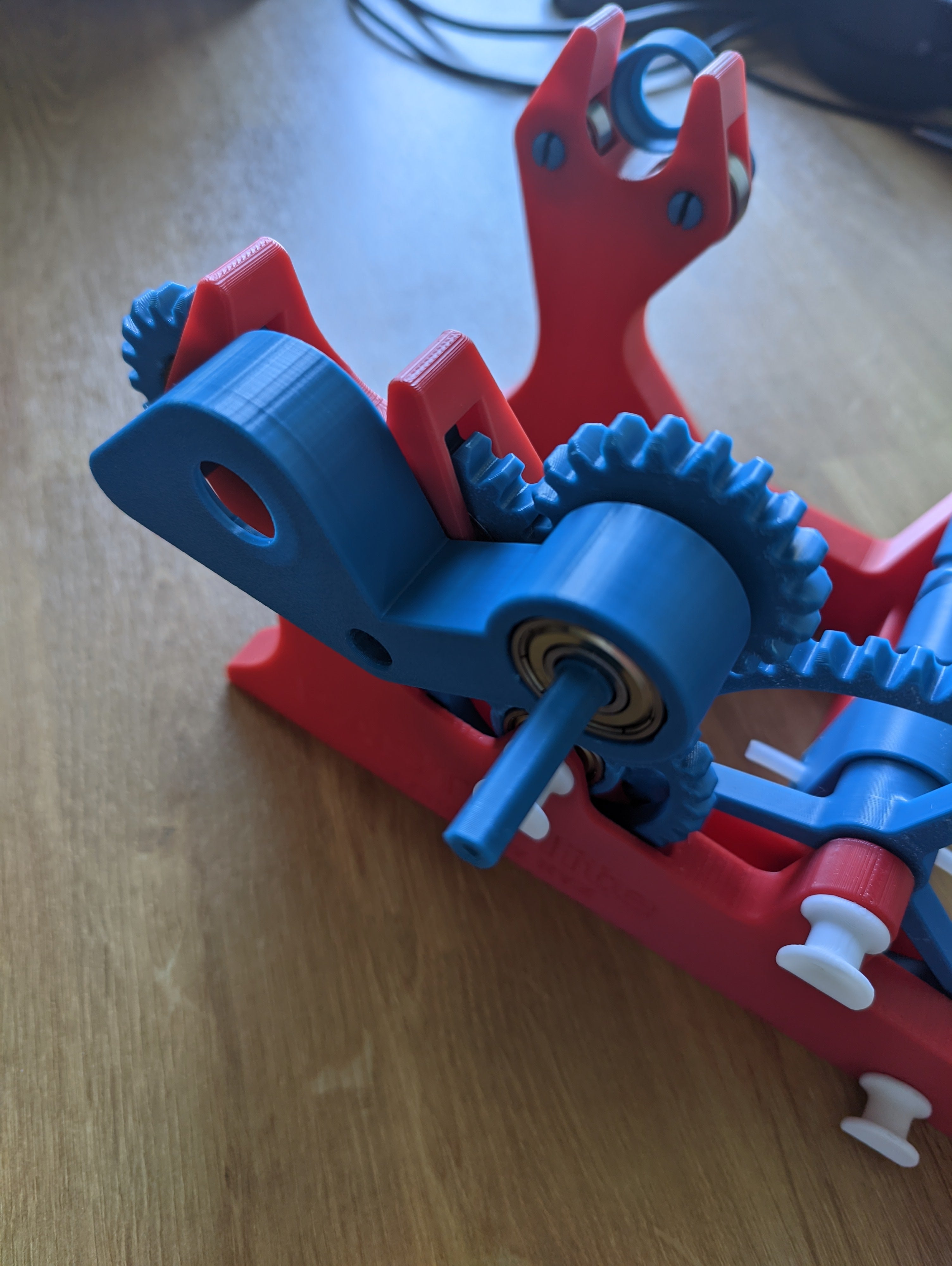

Der “Mod” ermöglicht das betreiben des Umspulens per Handkurbel oder auch einem Akkuschrauber mit Bitaufnahme.
Zusätzlich wird auf beiden Seiten die Empfänger Spule Fixiert.
Die Kappe auf der nicht angetriebenen Seite muss nicht entfernt werden. Die Welle kann hinein geschoben werden.

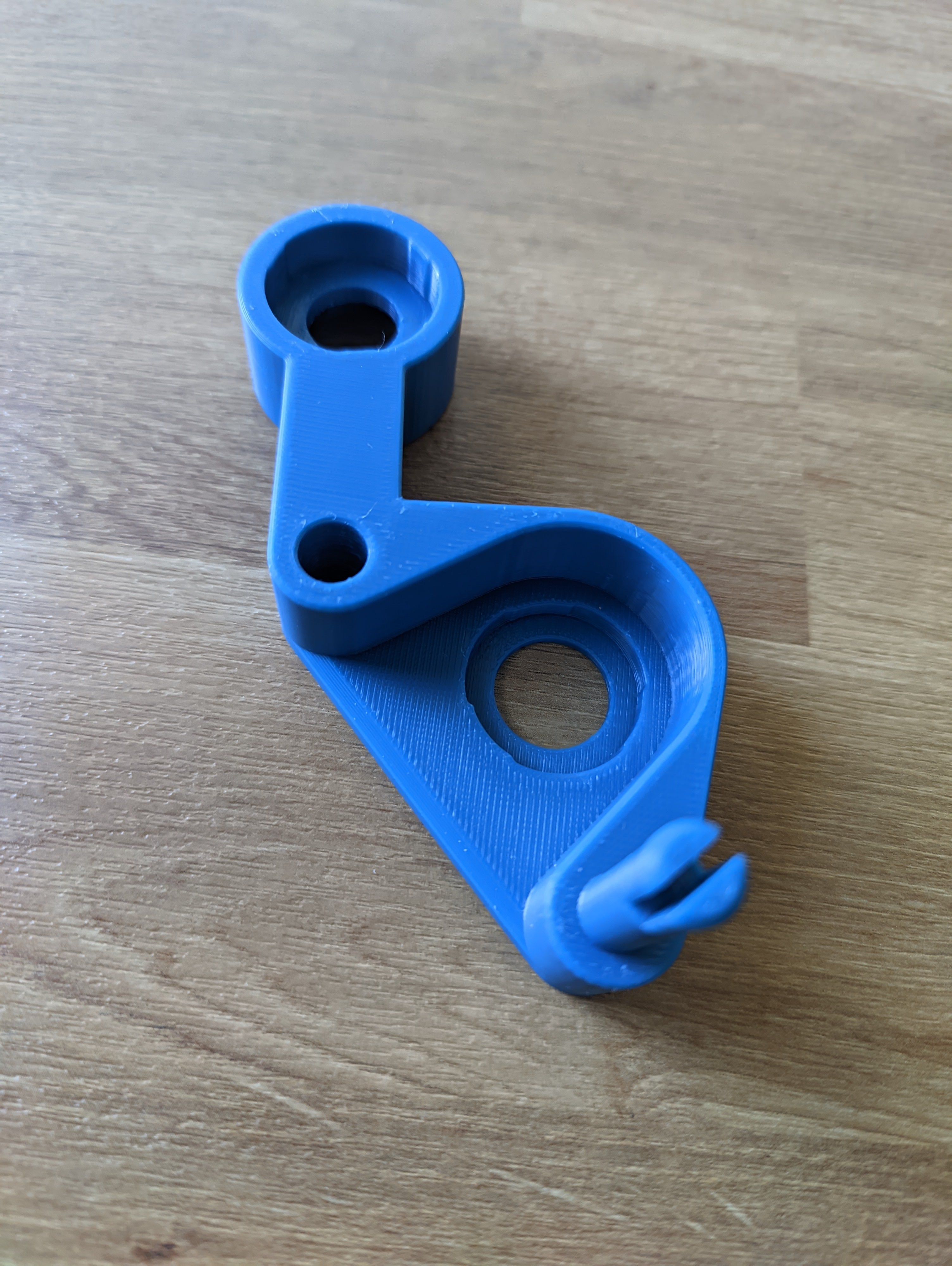

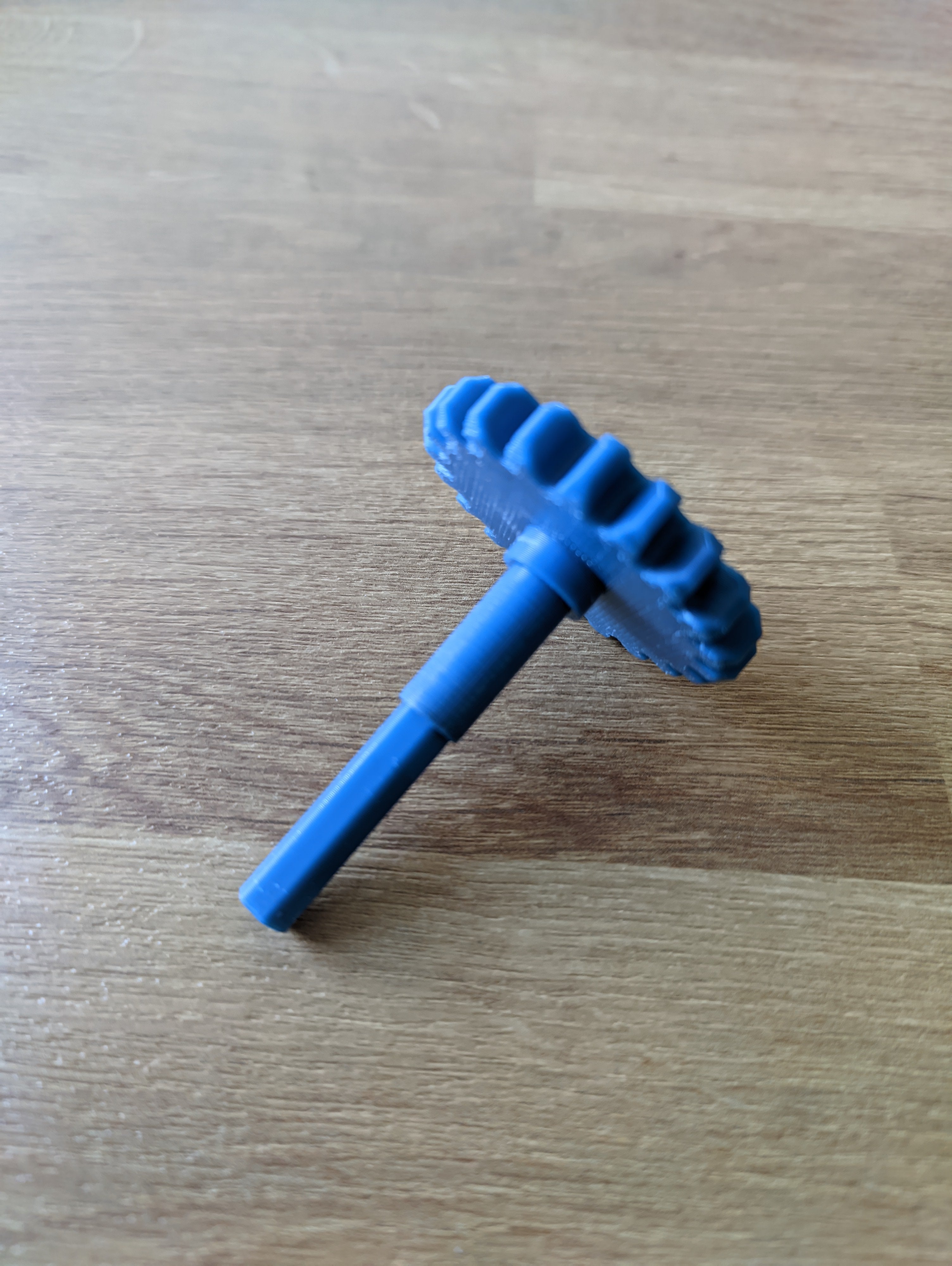

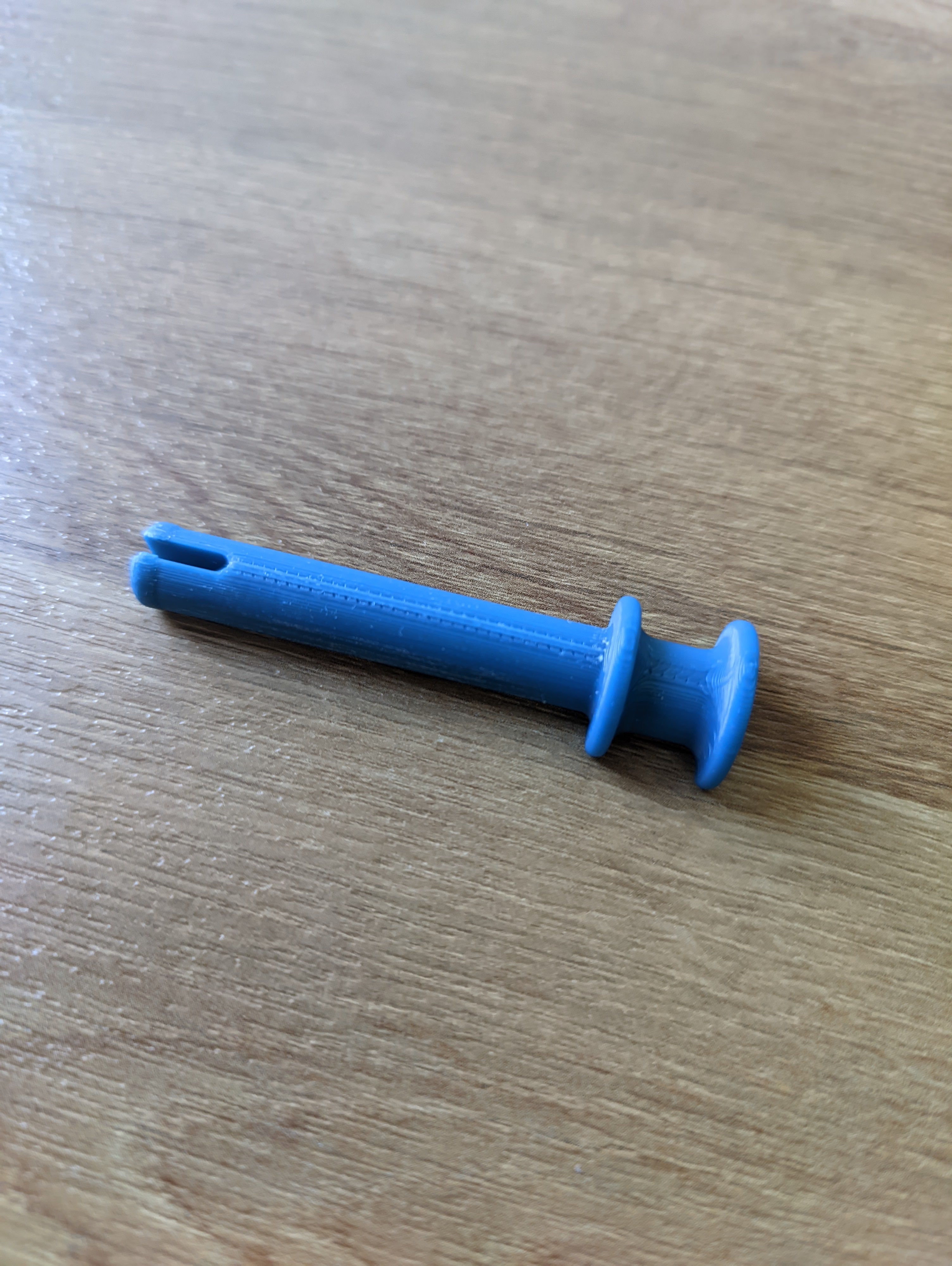

Der Pin am Zahnrad ist von der Toleranz so gewählt das er in den beiden Kugellagern ohne weiters halten sollte.

Er geht also etwas stramm hinein. Beim Zusammenbau eventuell etwas Gleitmittel verwenden.

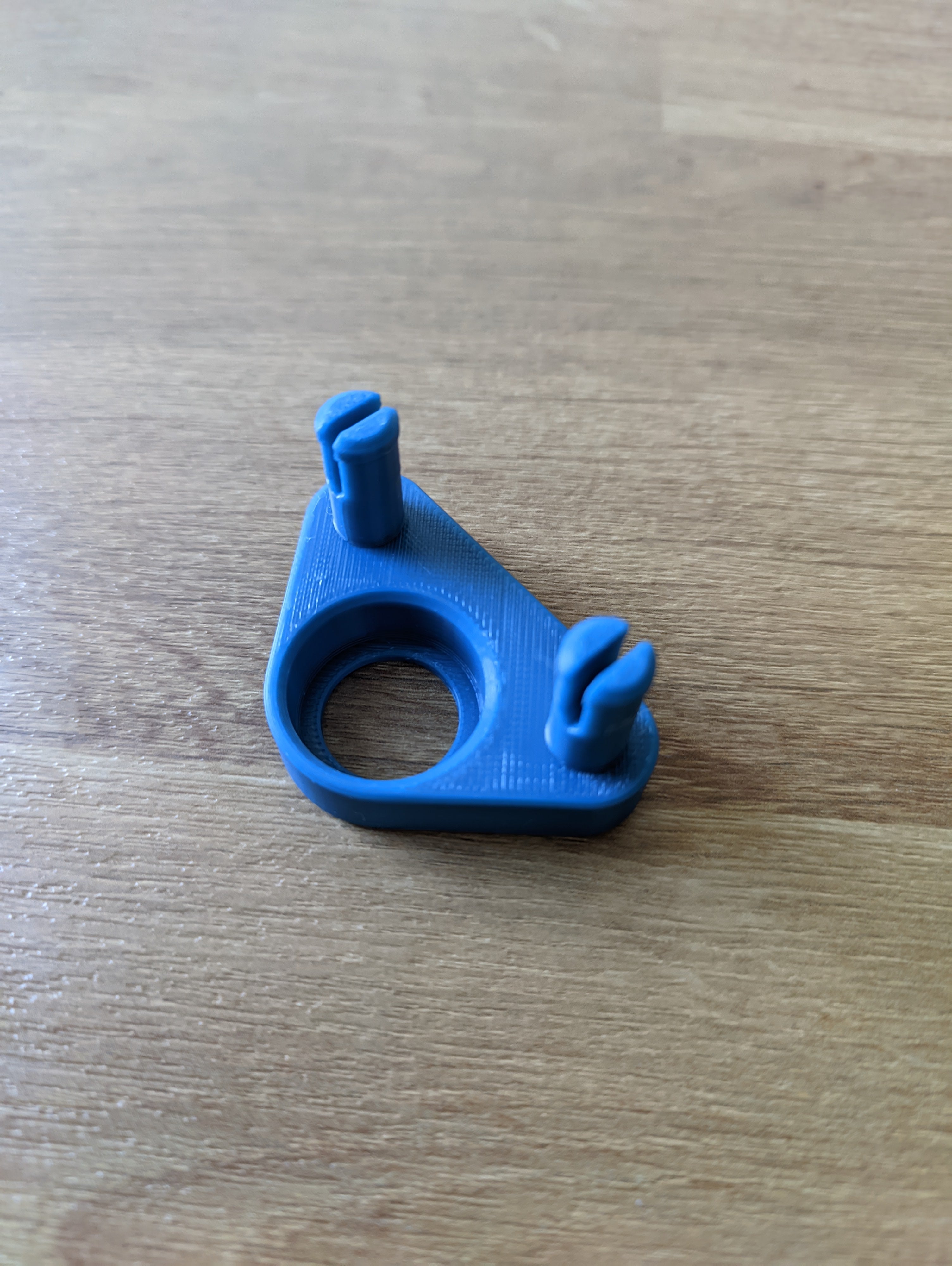

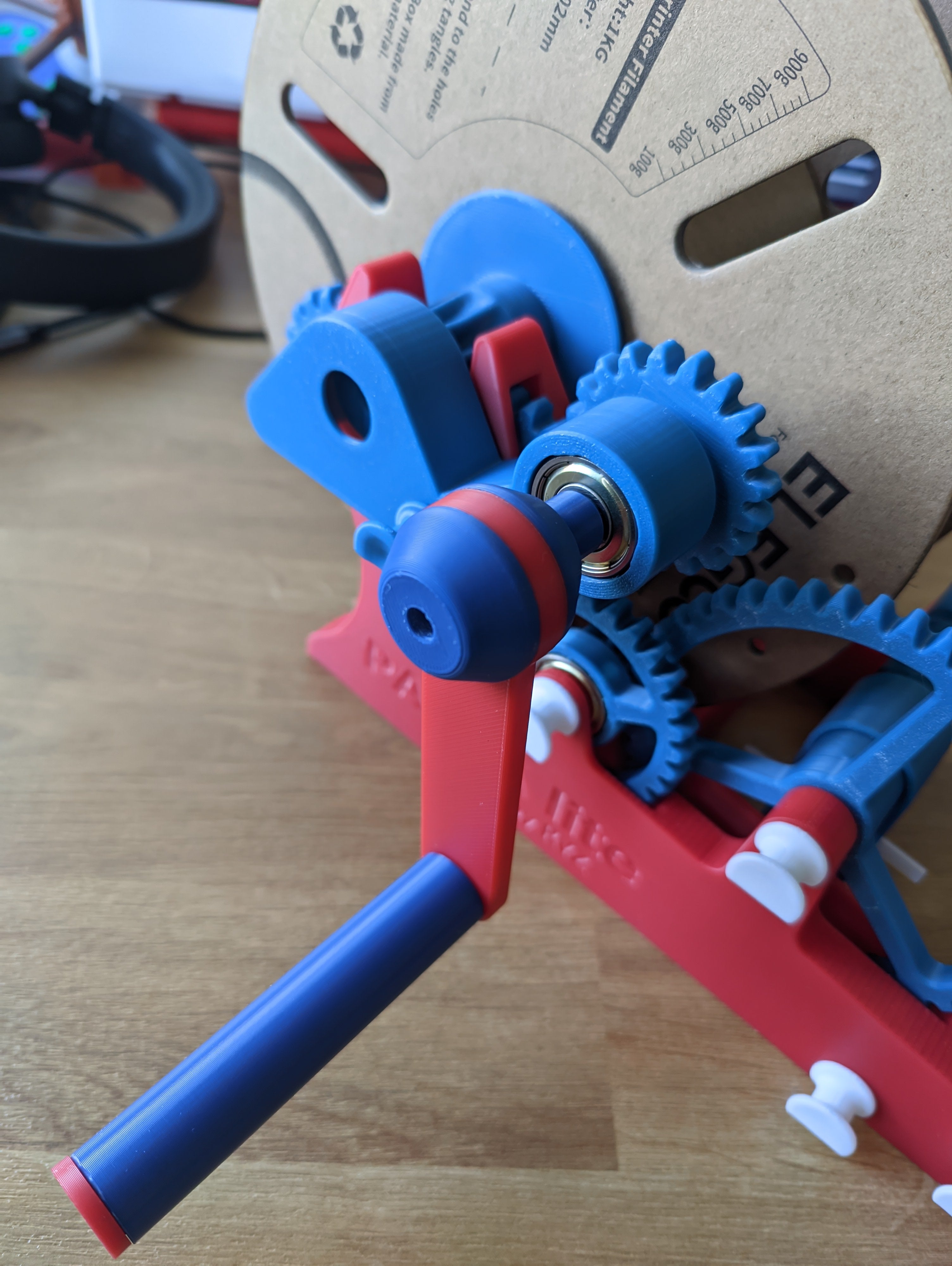

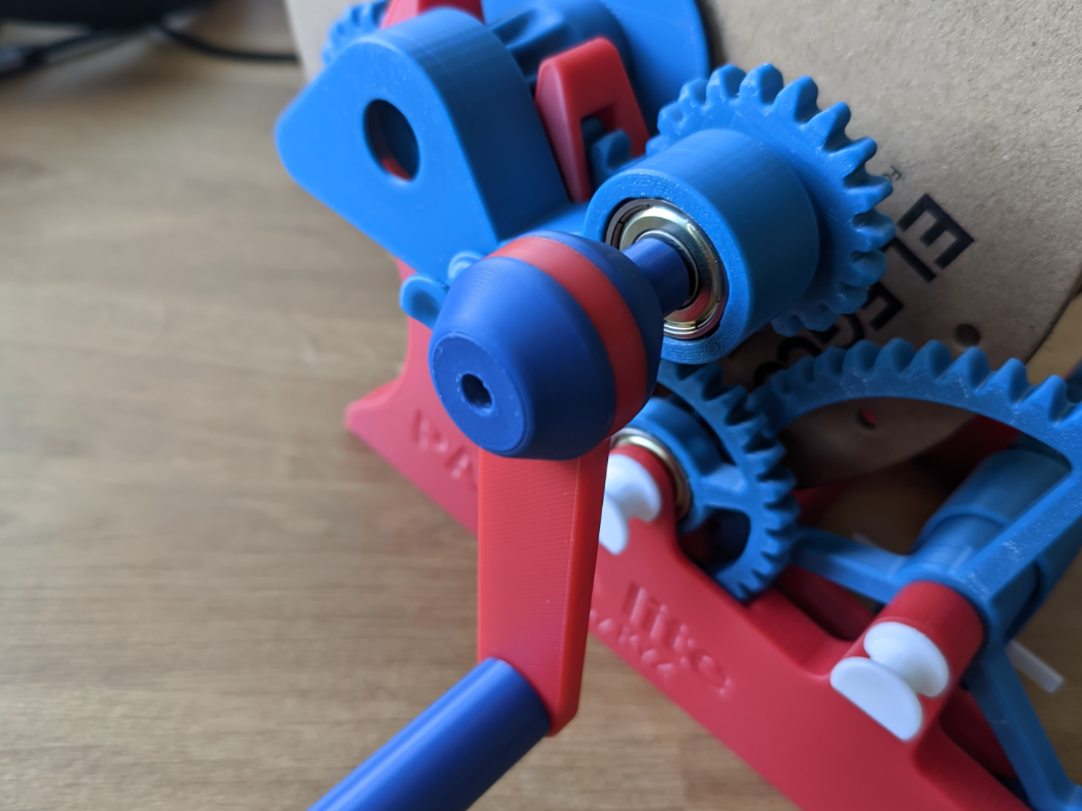

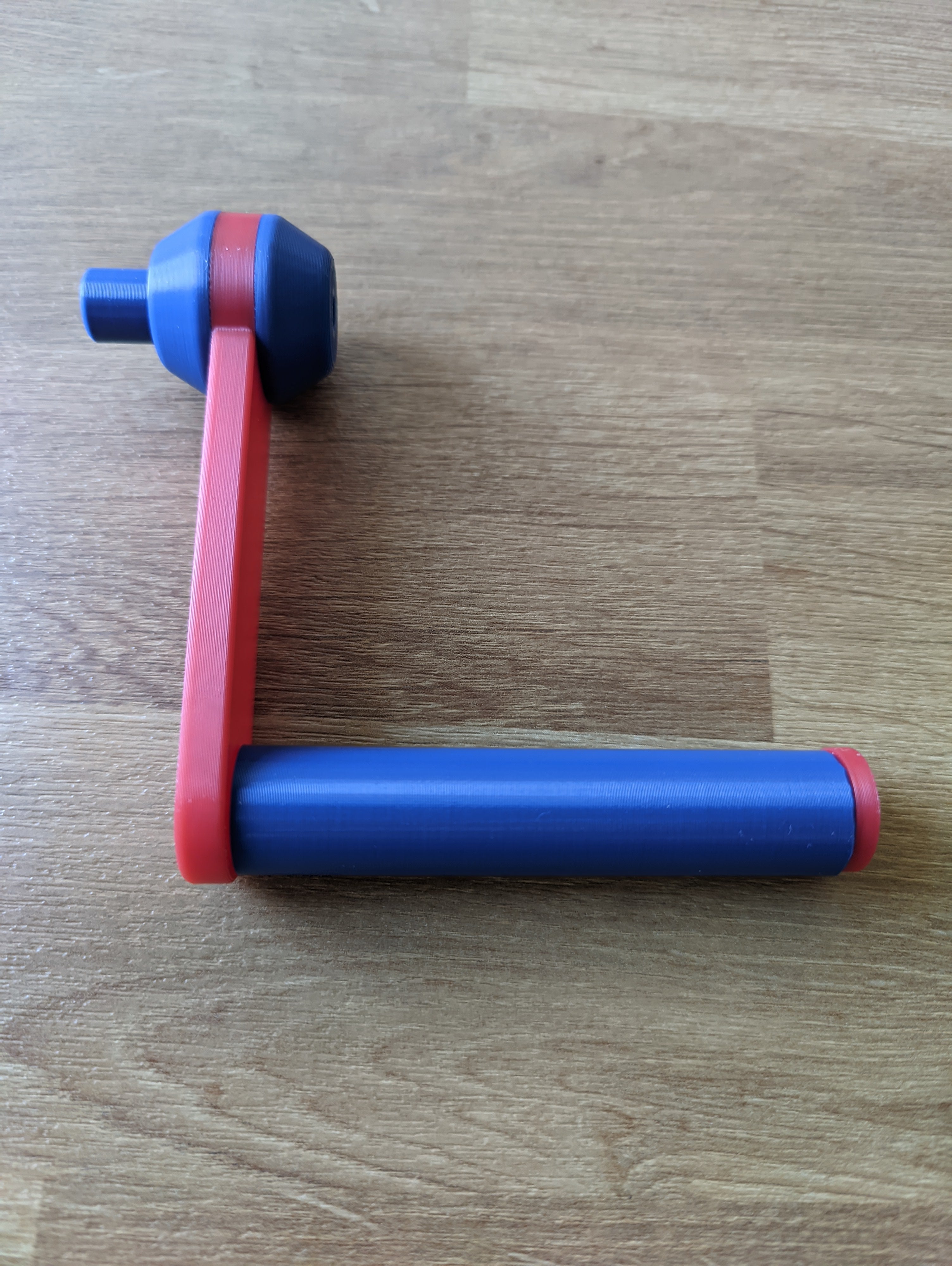

Die Kurbel kann mit einer optionalen Schraube fixiert werden.

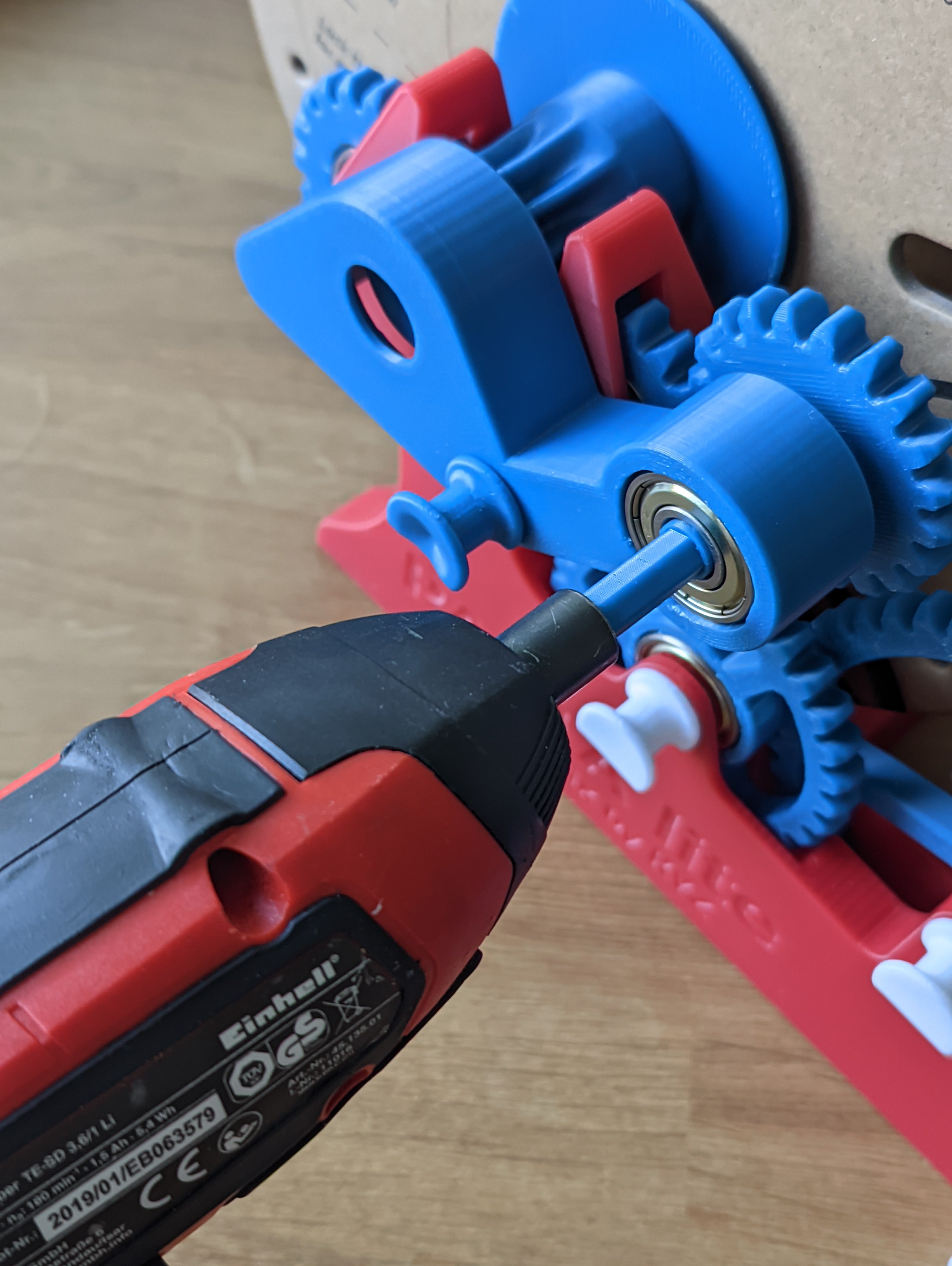

Ohne Kurbel kann ein Handelsüblicher Akkuschrauber mit Bitaufnahme verwendet werden.

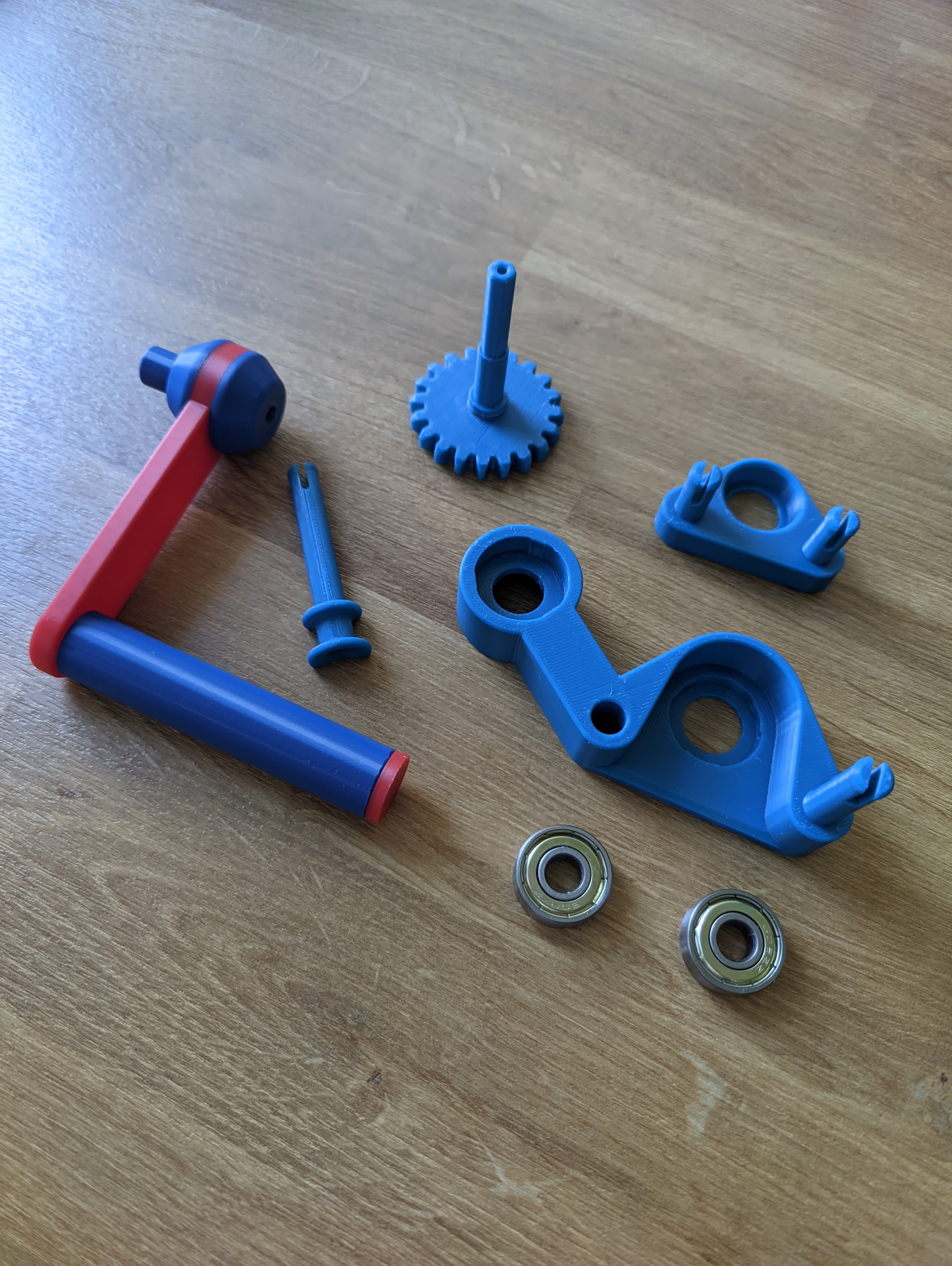

Was wird zusätzlich gebraucht:

Es werden 2x 608zz Kugellager gebraucht
Warum 2?
Nun eine Welle mit nur einem Lager neigt dazu zu eiern und würde in diesem Fall einen höheren verschleiß des Zahnrades mit sich führen.


Optional noch eine M3x14 Schraube wenn man die Kurbel zusätzlich befestigen möchte.

Mann kann diese aber auch weg lassen da die Aufnahme für die Kurbel groß genug dimensioniert ist.

Informationen zur V 1.1:

Das Zahrad mit Schaft wurde leicht angepasst.

Ausserdem ist eine Seperate Druckplatte hinzu gekommen auf der Das Zahnrad halbiert und in der ausrichtung geändert wurde.
Das dürfte das problem mancher Nutzer lösen bei denen der Schaft gebrochen ist.

Ebenso ist eine fehlende Stützstrucktur hinzu gefügt worden.

Die Stückliste für das benötigte zusätzliche Material wurde ebenso leicht angepasst bzw berichtigt.

Design by gr0kash on MakerWorld (license: BY).
