海康4117热成像加强散热板（小李电子实验室）加强散热板

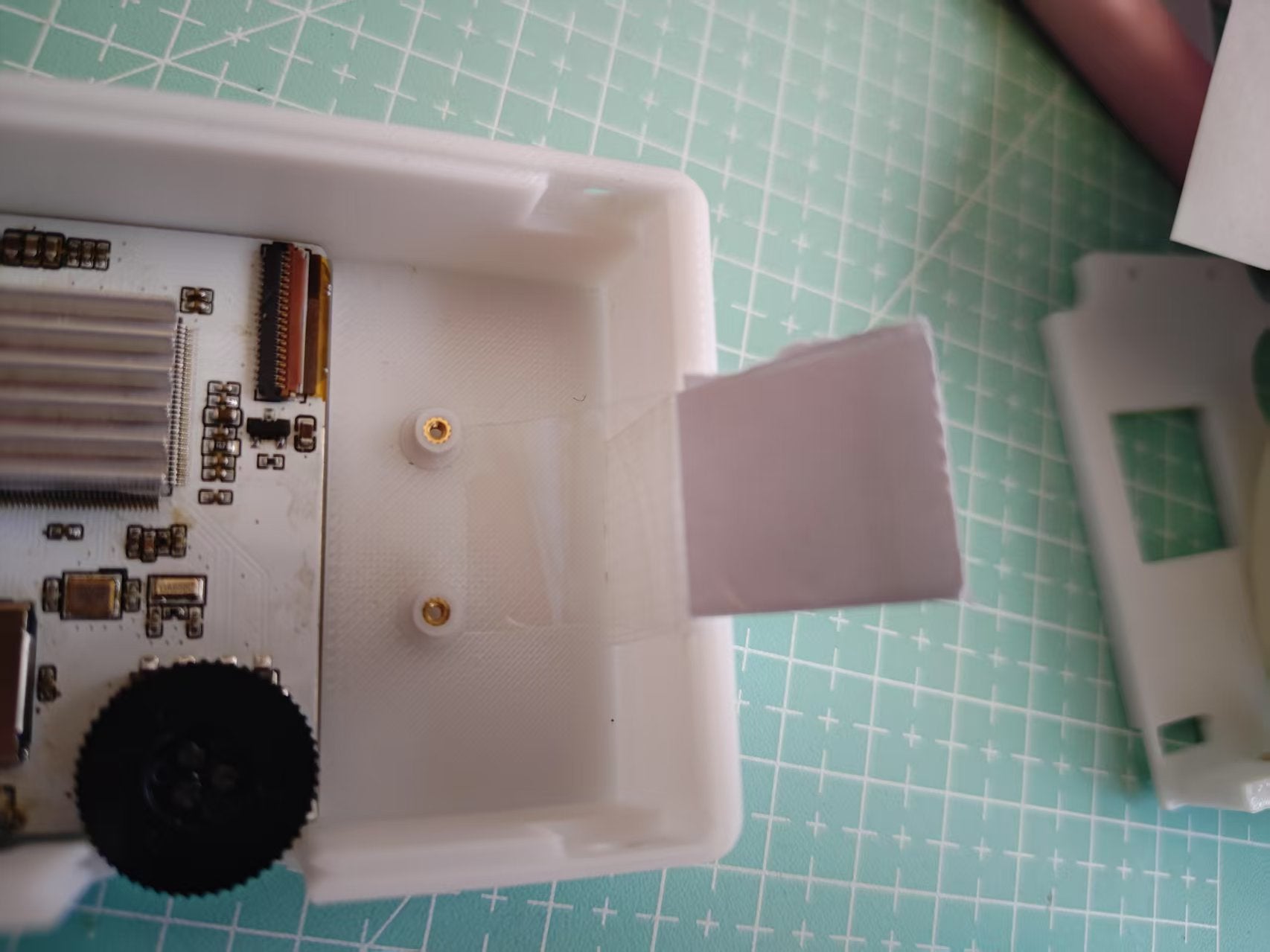

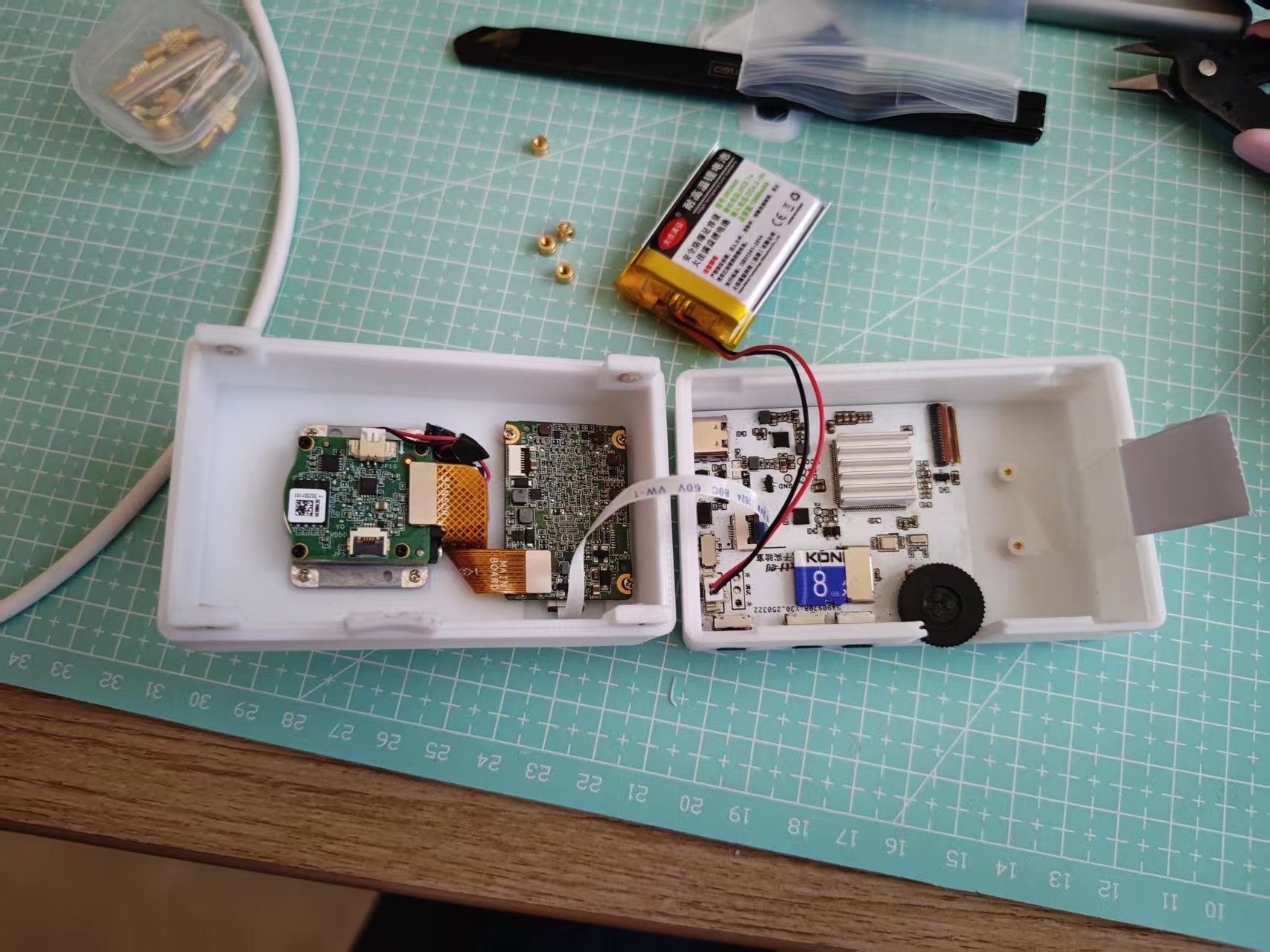

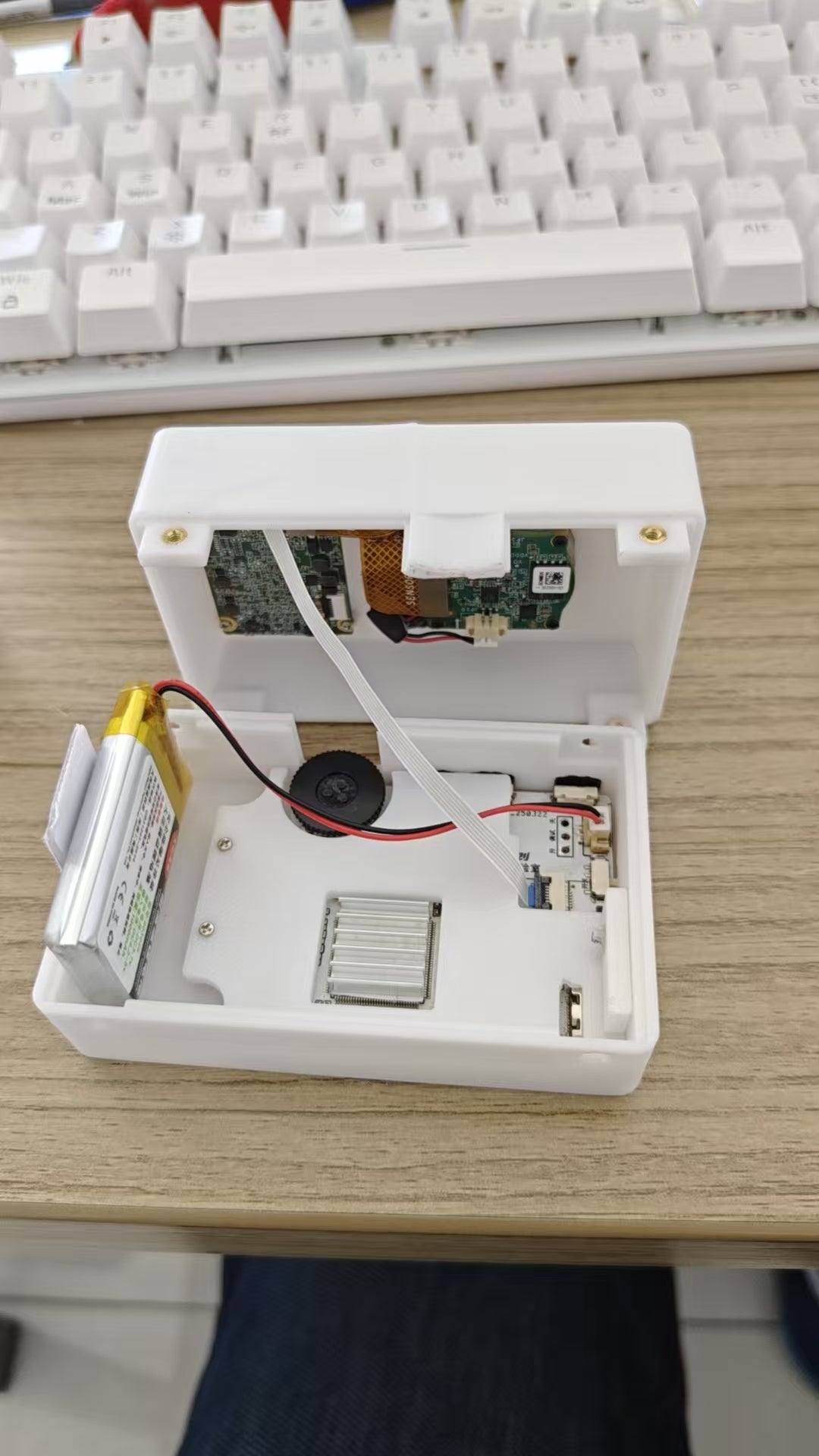

原开源项目为小李电子实验室小李电子实验室 - 嘉立创EDA开源硬件平台，使用的主板为moby008大佬优化后的主板[LiThermal] 热成像相机0603-FPC版 - 立创开源硬件平台，原结构电池直接夹在两块主板中间，4117和全志113发热都不低，改造后电池（803040锂电池）独立在一侧并且留了电池鼓包的空间，电池双面胶多留出一部分拿纸粘上，以后去除电池拽双面胶就行，前提是你的双面胶比较结实，本人用的纳米双面胶。给全志113贴了散热片（14*14*4），外壳螺丝为M2*4热熔螺母M2*3*4，主板螺丝为M1.4*4,热熔螺母M1.4*2*2.3，已上传源文件，可以自行修改成自己有的螺丝尺寸。

Design by Janus on MakerWorld (license: BY-SA).
