Fishing rod holder 25mm 36 mm

Portacanna da pesca.

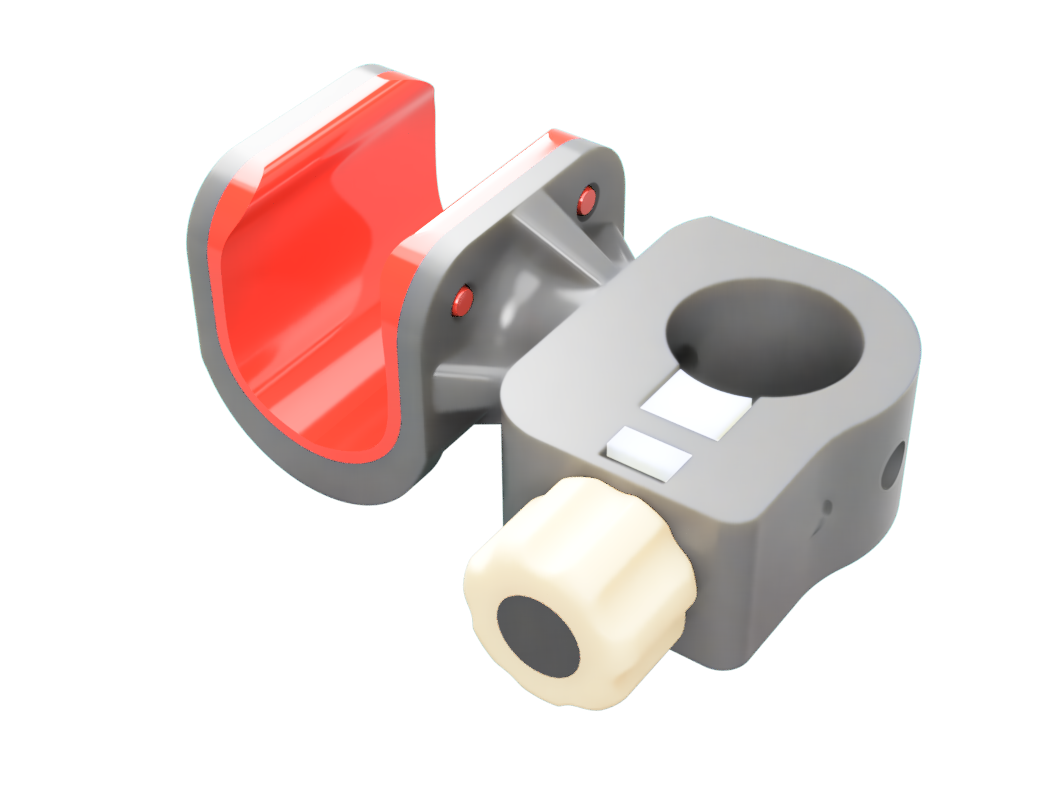

Ho deciso di disegnare un portacanna adattabile ad una sedia da pesca, con tubo di diametro 25 mm.

Per l'assemblaggio sono stati predisposti i vari fori filettati e le varie sedi per i dadi.

Per l'assemblaggio occorre:

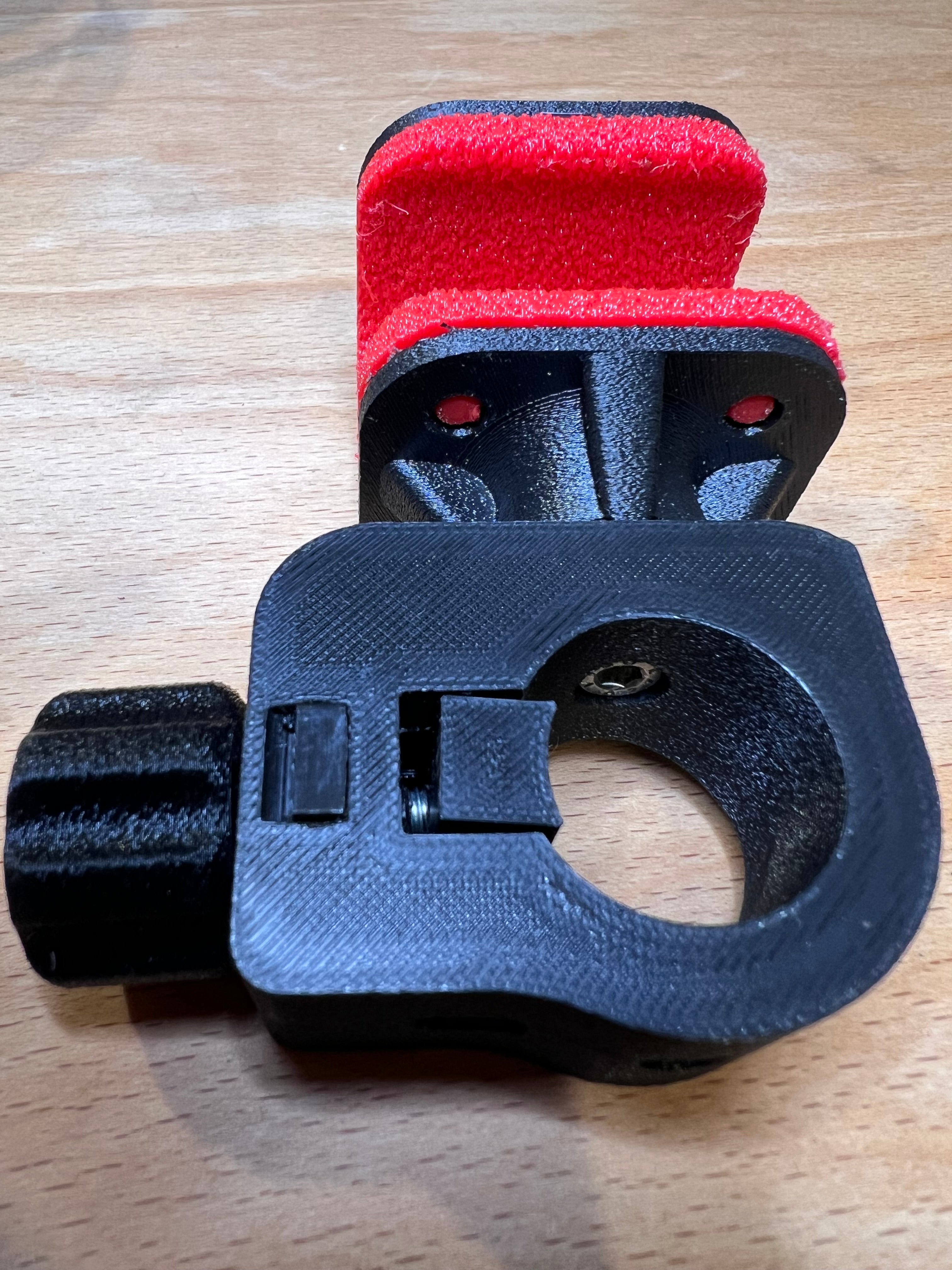

• bullone esagonale M5x20 per pomello (agisce in spinta sulla slitta mobile fissando il corpo base al tubo della sedia).
• vite senza testa o grano M4x40 per slitta ( da filettare sulla slitta mobile attraverso il foro presente nel corpo principale, serve a dare struttura e forza).
• dado M5 da annegare nella sede opportuna all'interno del corpo principale e chiudere col relativo tappo stampato..
• dado M5 da annegare nella sede opportuna all'interno della sella canna.
• vite a brugola M5x25 per unione corpo principale con sella canna (filettare sino all'incontro con il dado M5, garantisce una doppia tenuta).
  Assemblaggio:

Inserire il bullone m5x20 all'interno del pomello e chiudere l'ingresso col relativo tappo stampato.

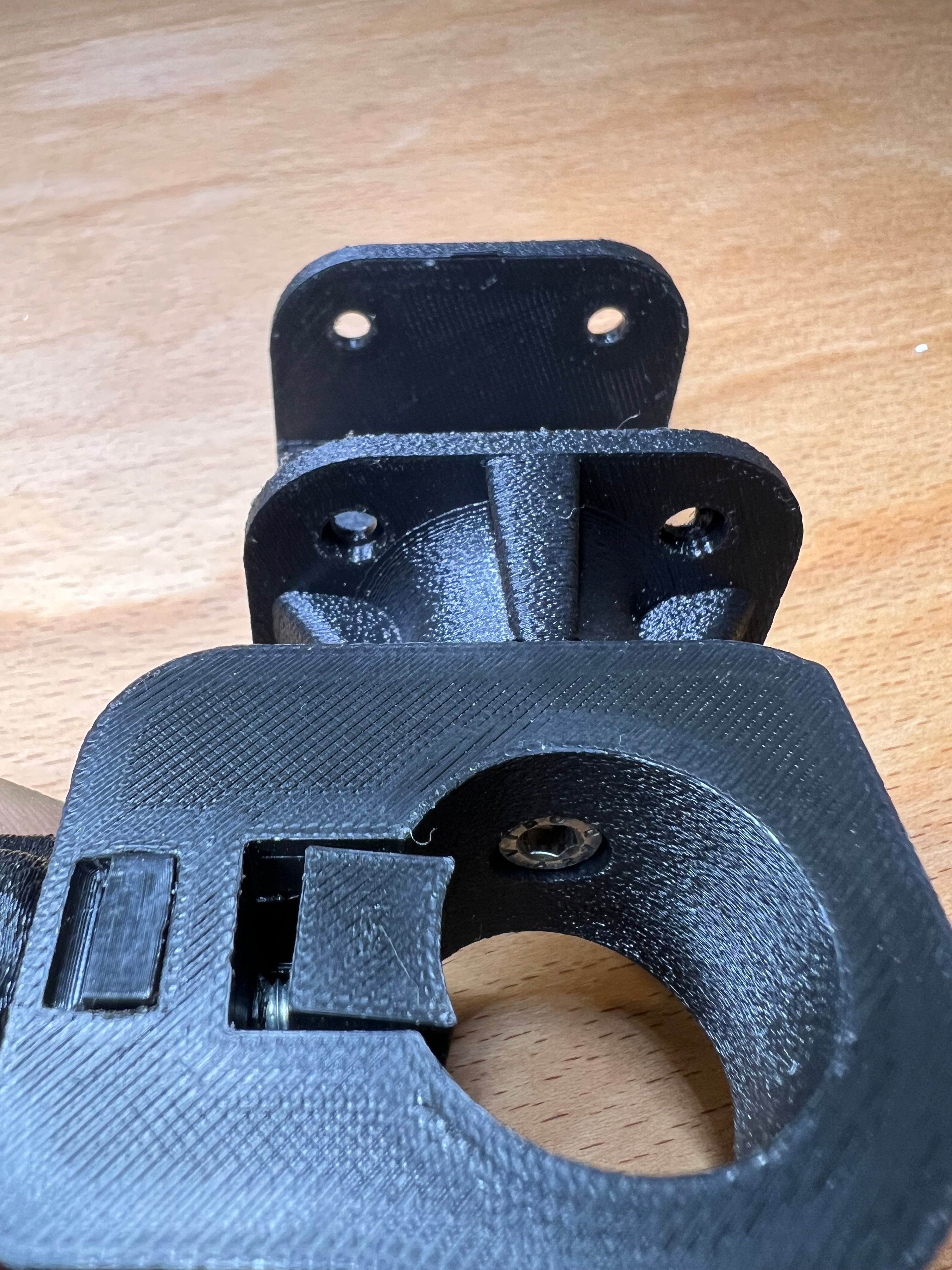

Inserire il dado M5 all'interno del foro presente sul corpo principale, stando attenti al posizionamento che facce del dado vadano a contatto col le facce stampate della sede. Chiudere col relativo tappo stampato.

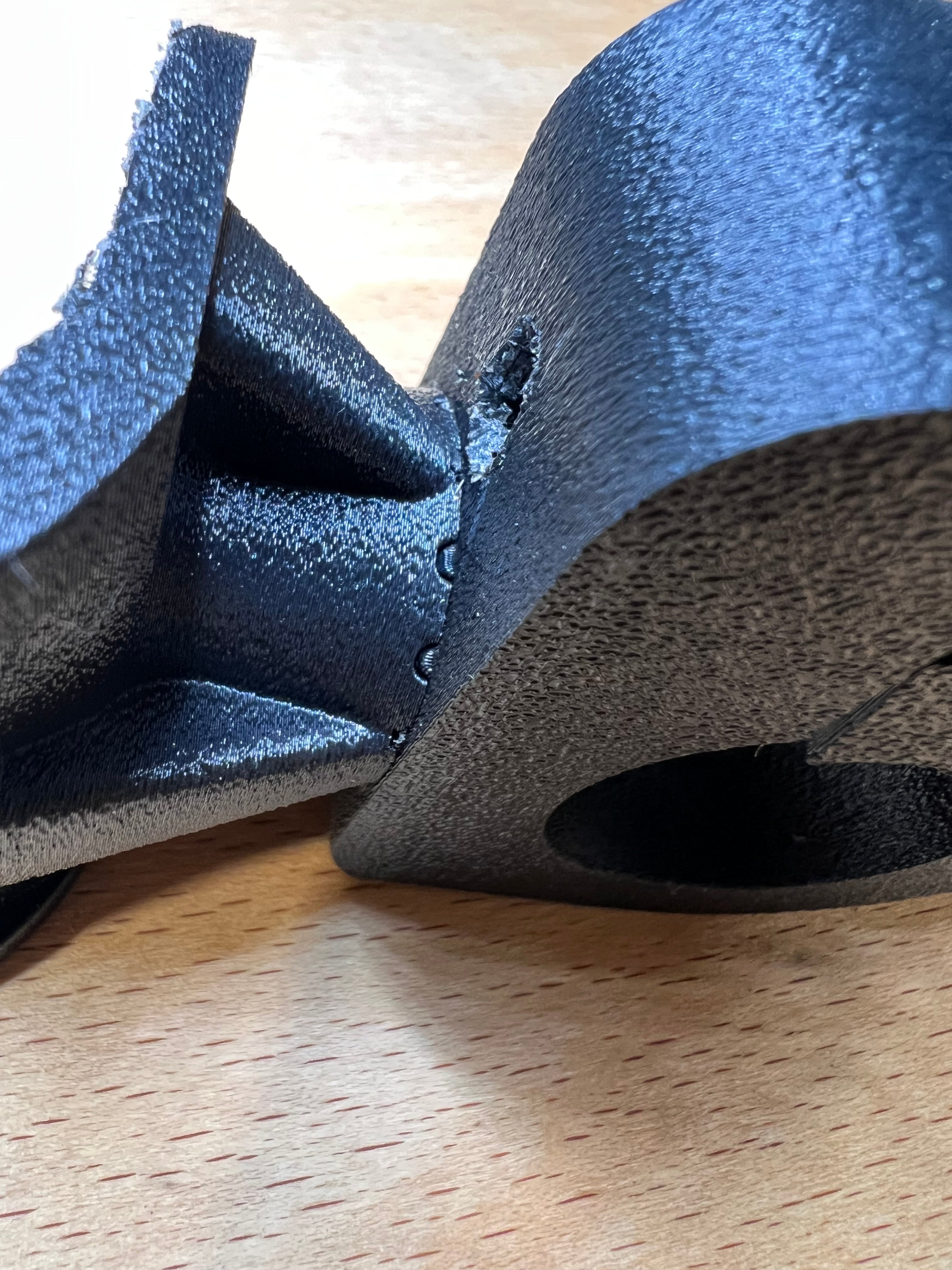

Accoppiare il corpo base con la sella canna attraverso il bullone a brugola M5. Filettare dal principio sino all'arrivo al dado posizionato nell'apposita sede. Concludere l'accoppiamento e il serraggio tenendo in considerazione che la sella può essere accoppiata al corpo principale a passi di 15° obbligati per poter essere orientata a piacere.

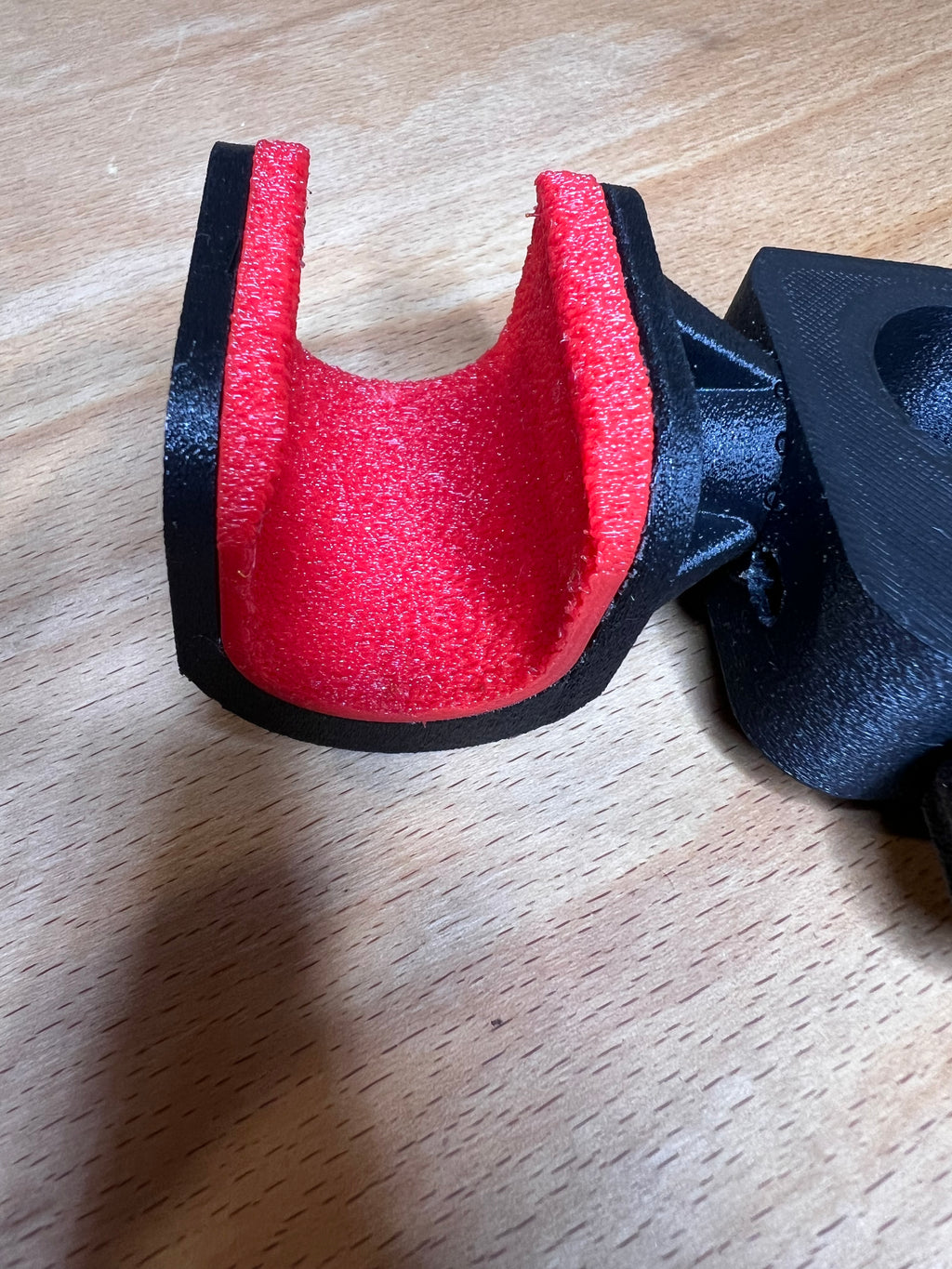

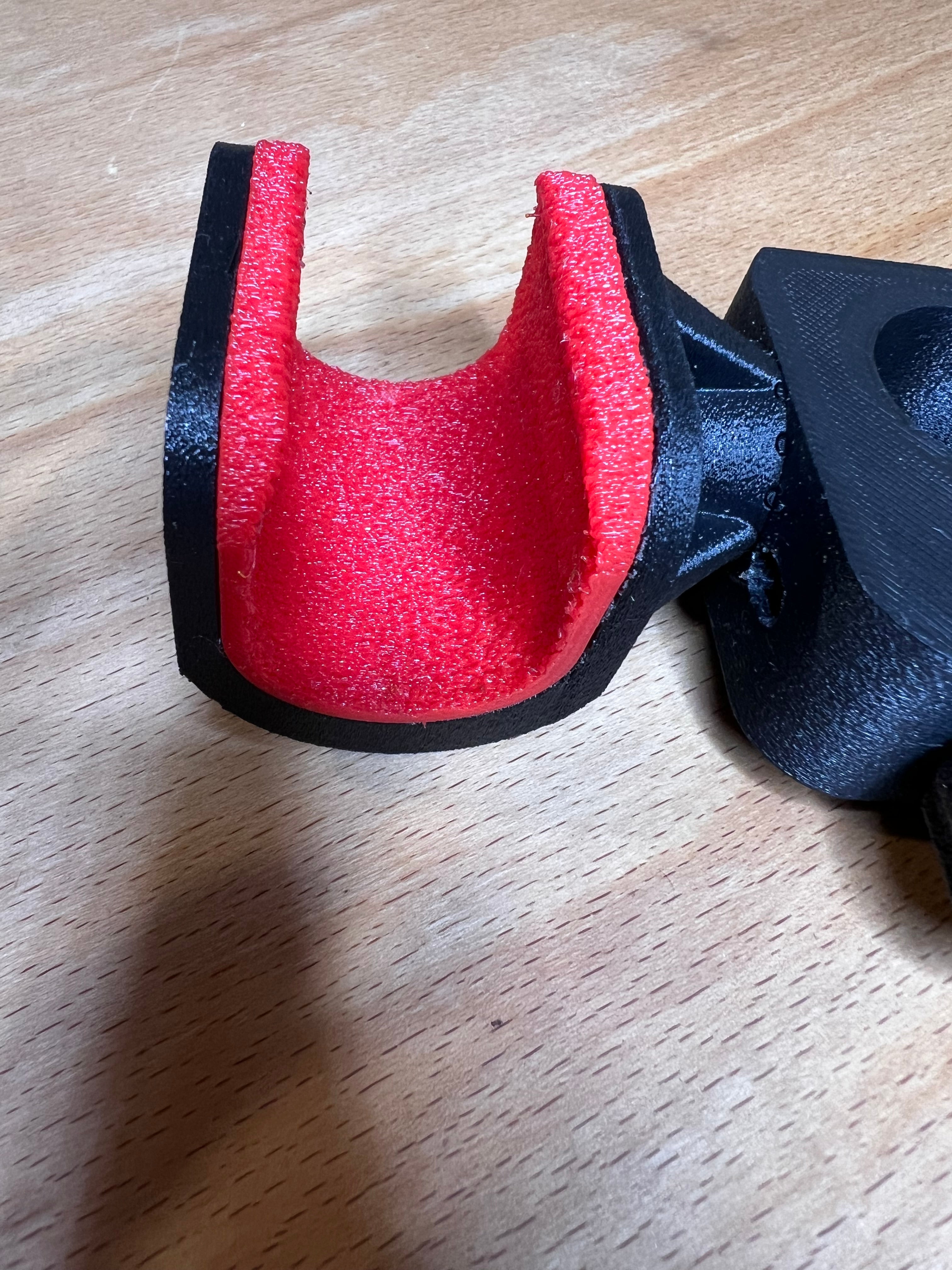

Inserire il fodero in TPU nelle aposite sedi della sella aiutandosi con un cacciavite di precisione.

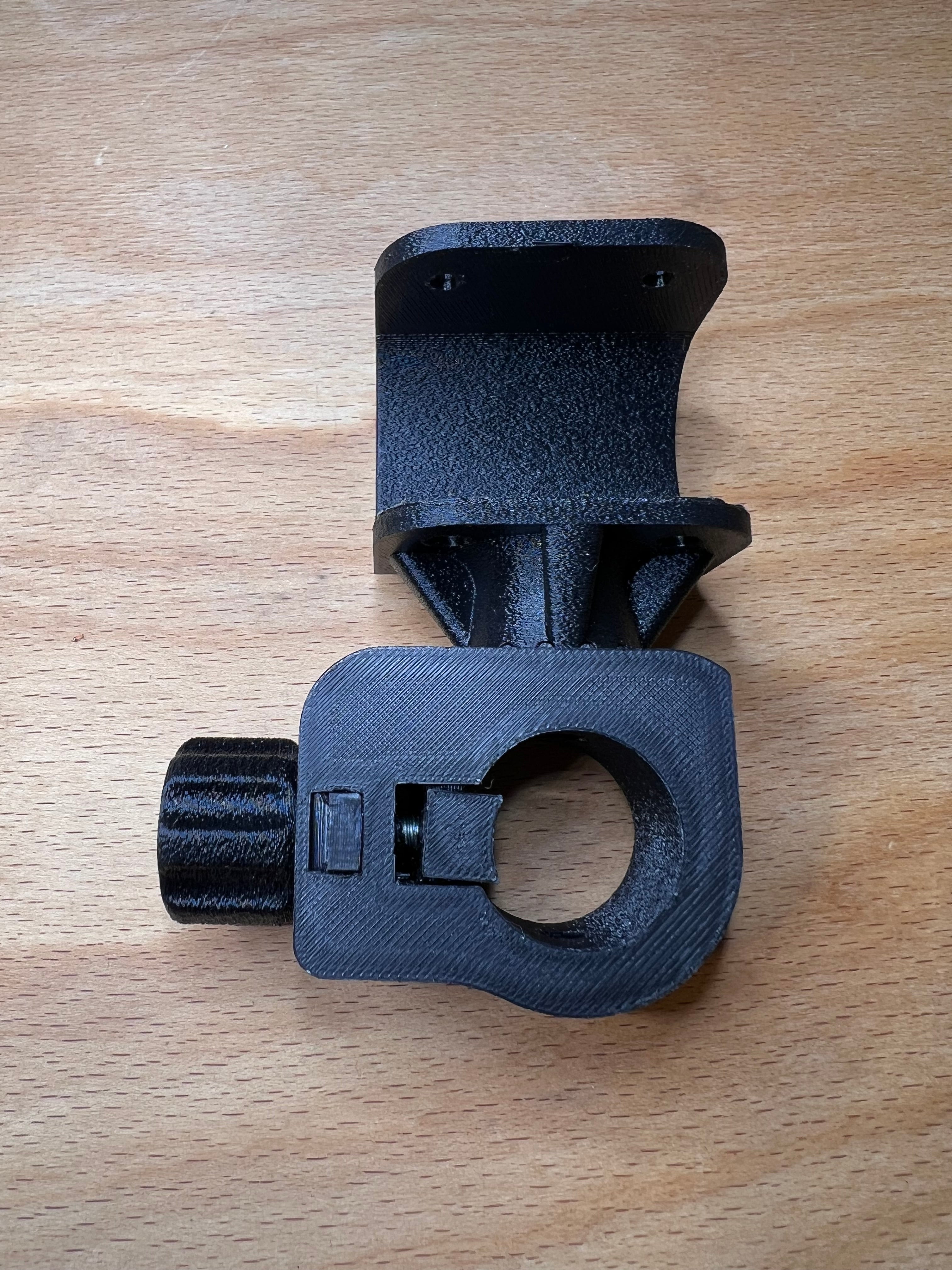

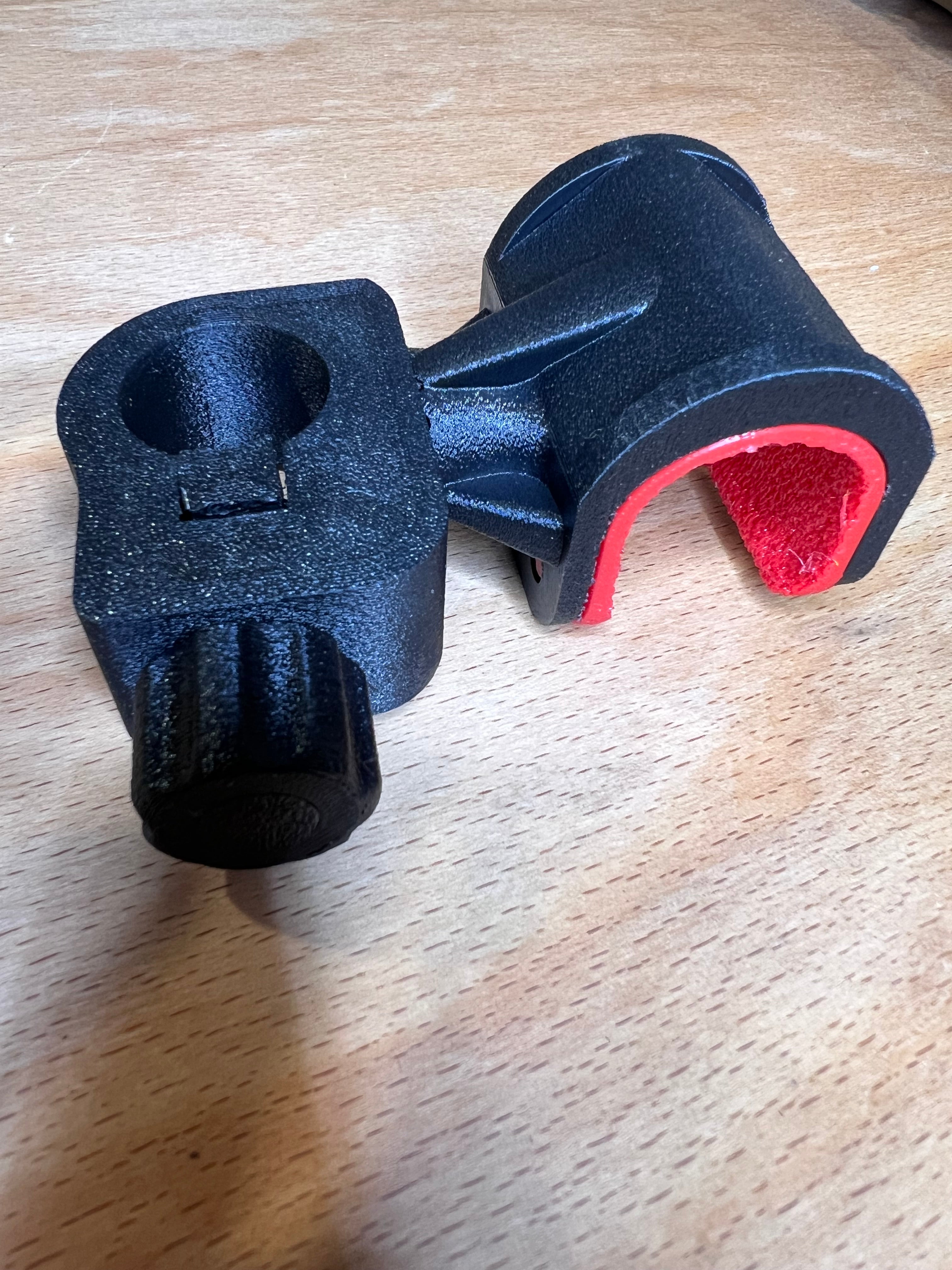

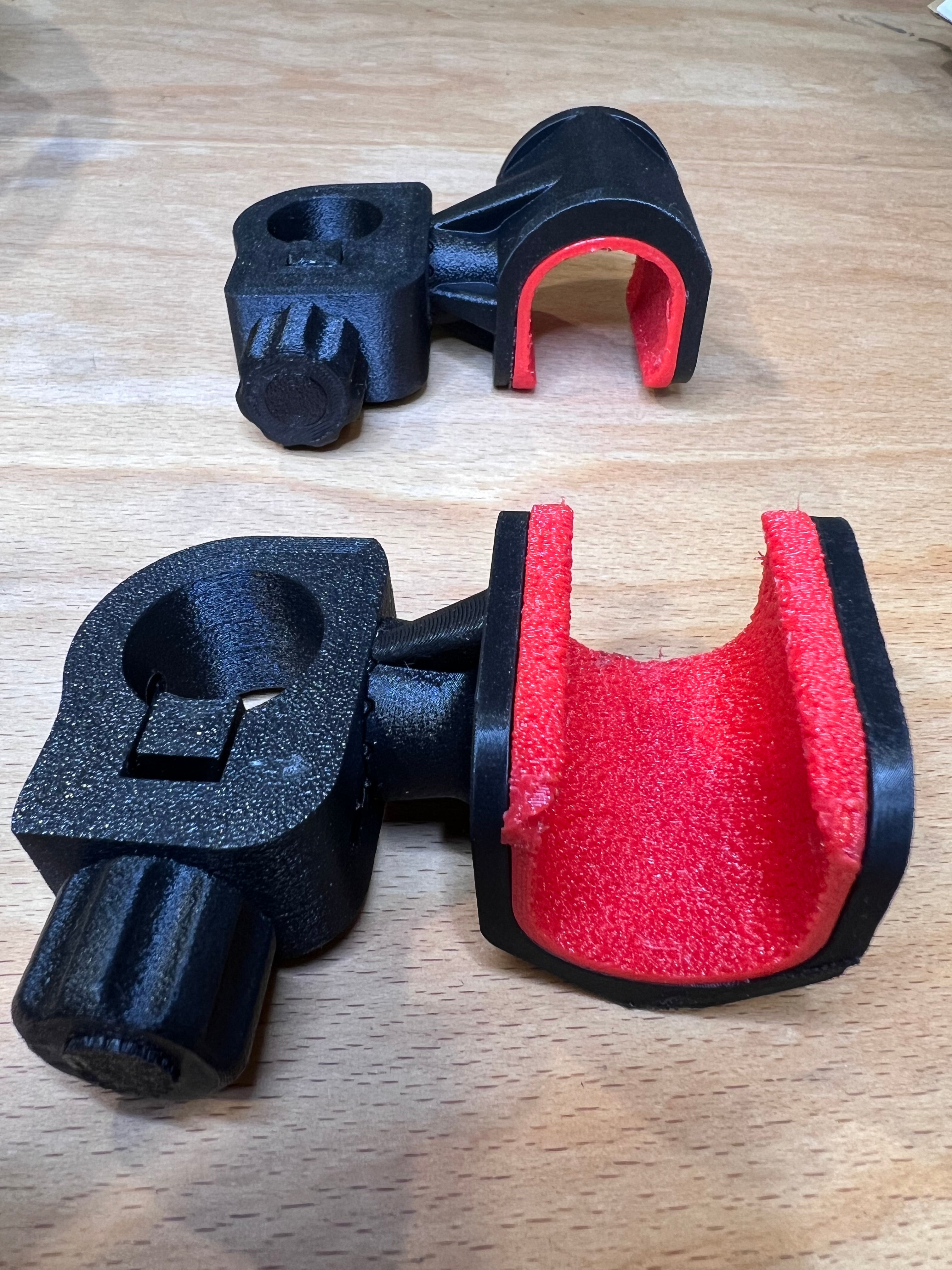

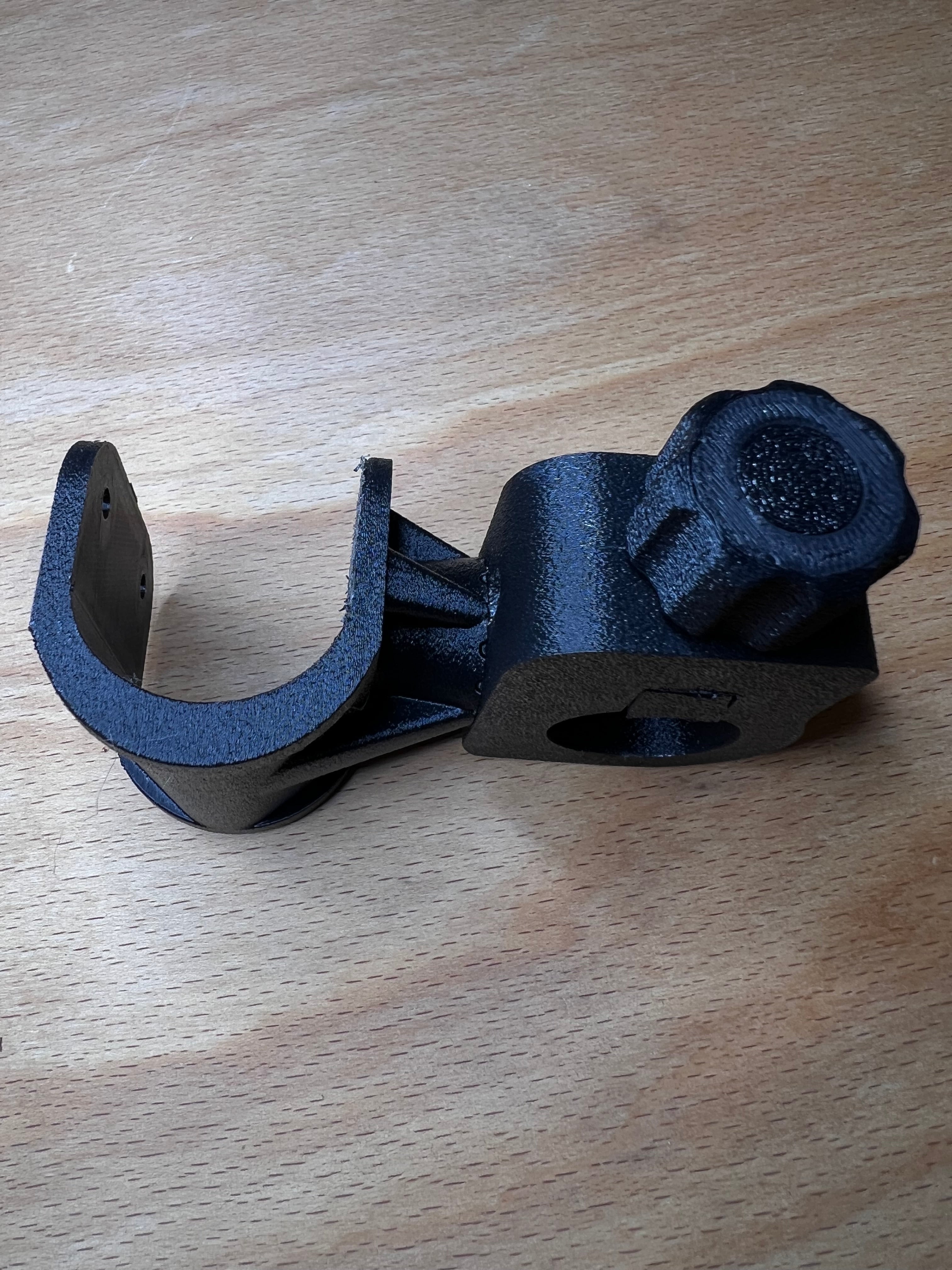

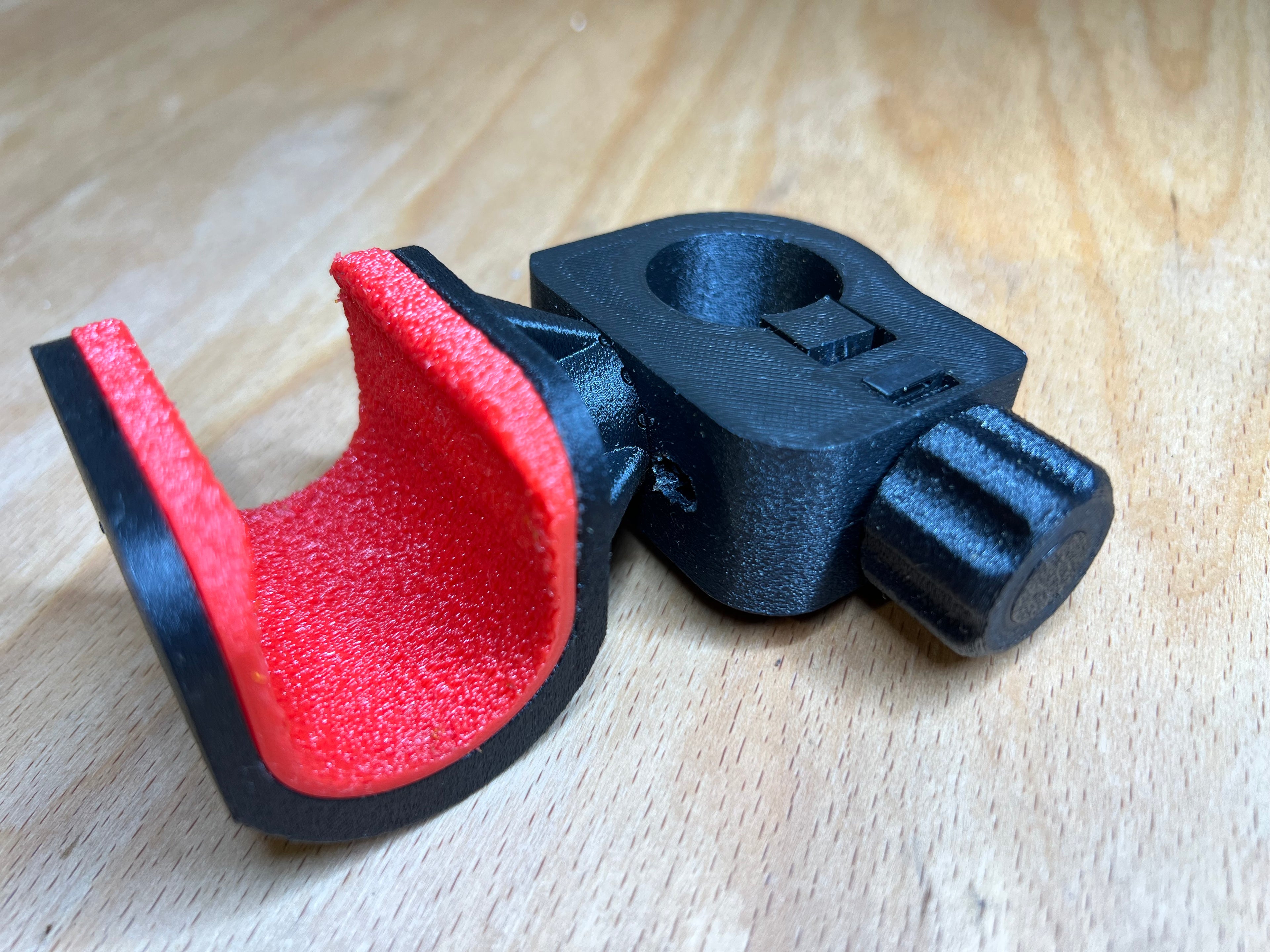

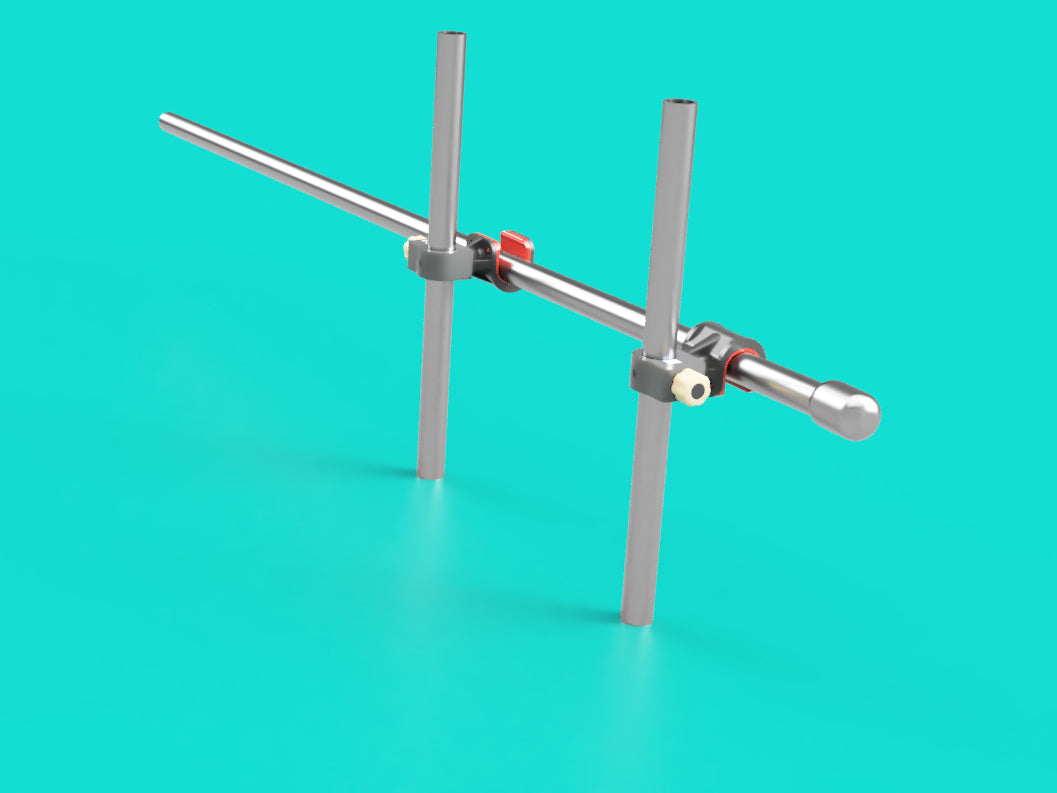

Per l'utilizzo sono necessarie due stampe complete ed i componenti possono essere assemblati entrambi. Cambierà esclusivamente il verso di installazione nella sedia, visibile nelle foto allegate.

Il pezzo è già utilizzato e installato per la pesca da banchina a bolognese, permette la ferrata pronta e estrarre la canna è un azione velocissima.

Spero possa essere d'aiuto anche voi, come lo è all'amico Angelo di Carloforte, campione di pesca alla Bolognese.

Design by MaxPressure on MakerWorld (license: BY-SA).
