Sistema Modulare Tubo Passacavo – 8.3 mm

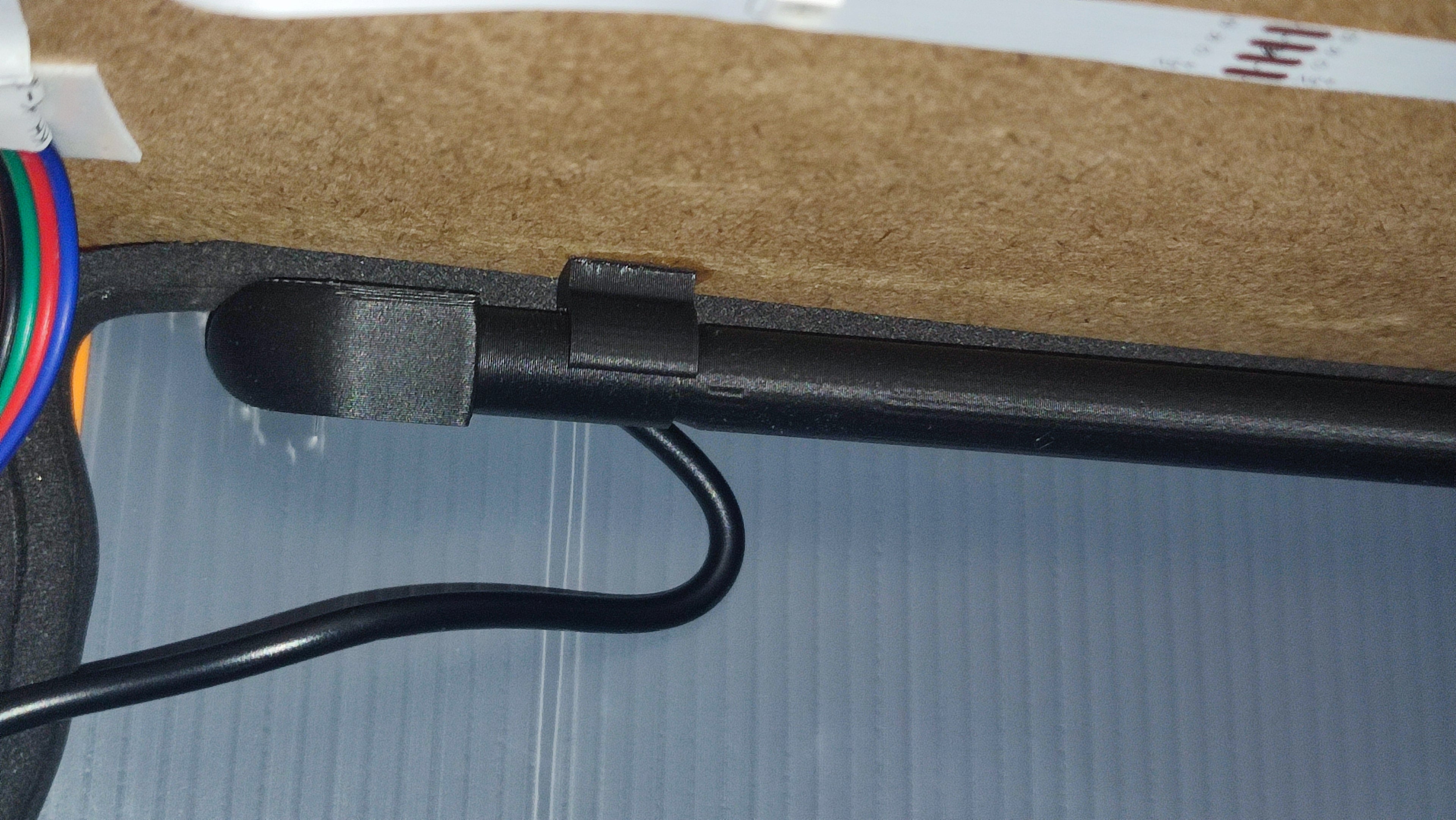

Un semplice sistema modulare per l’instradamento dei cavi, progettato per mantenere piccoli fili ordinati e protetti.

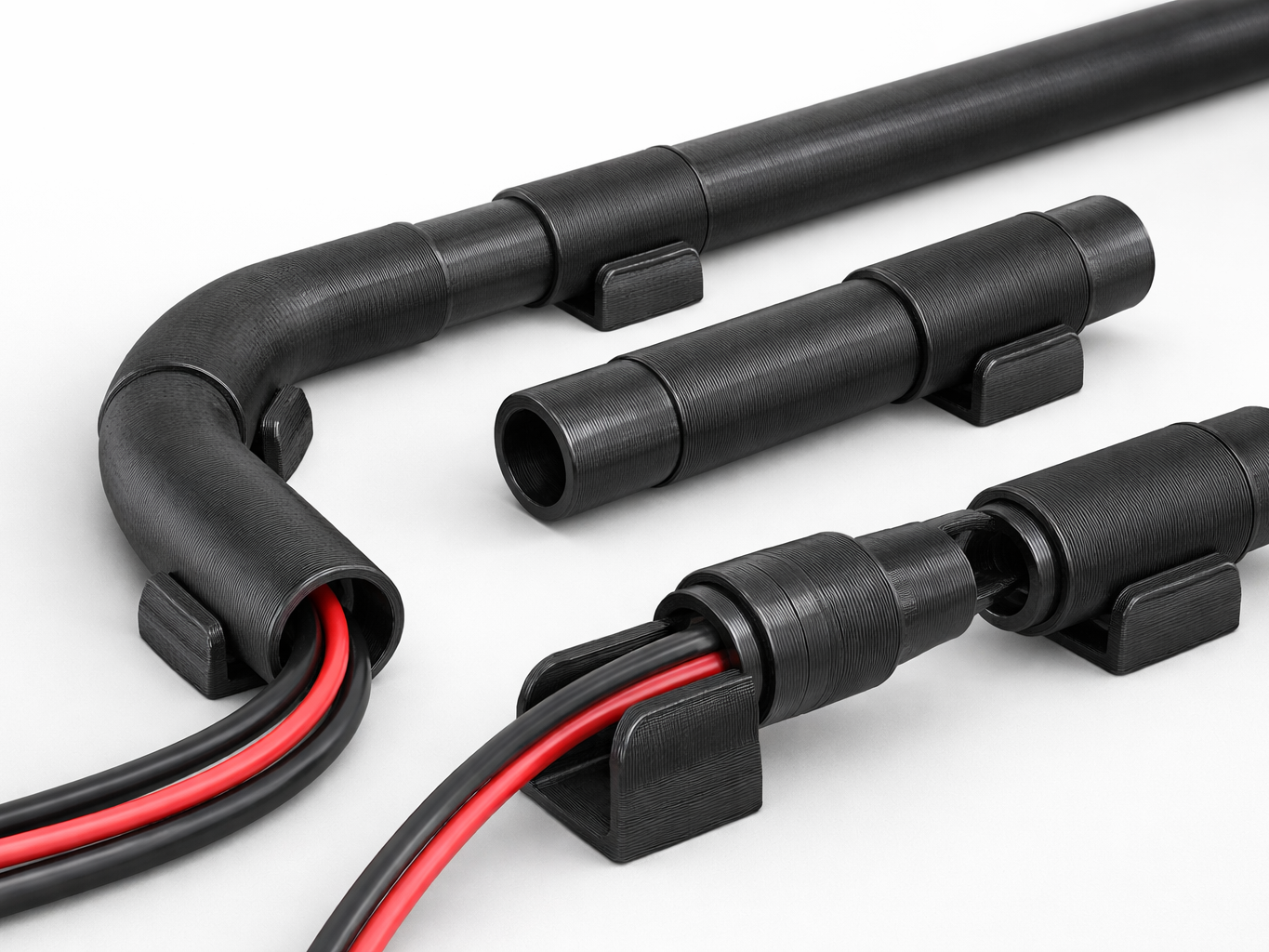

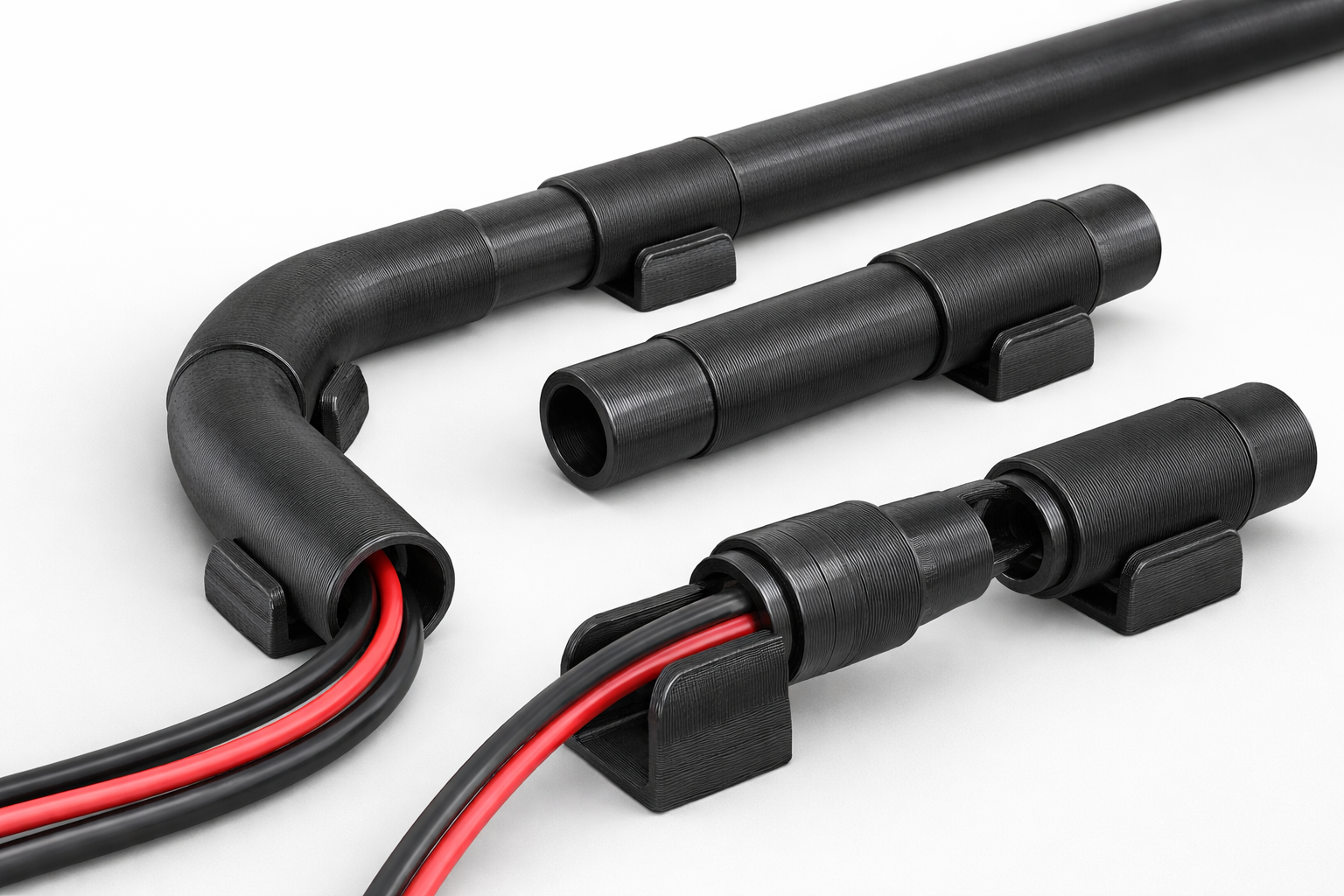

Il sistema è composto da tubi lineari con connessione maschio/femmina, che permette di collegare più segmenti tra loro per creare canaline della lunghezza desiderata.
Il cavo rimane completamente racchiuso all’interno del tubo, mantenendo un aspetto pulito ed evitando che il filo cada o si aggrovigli.

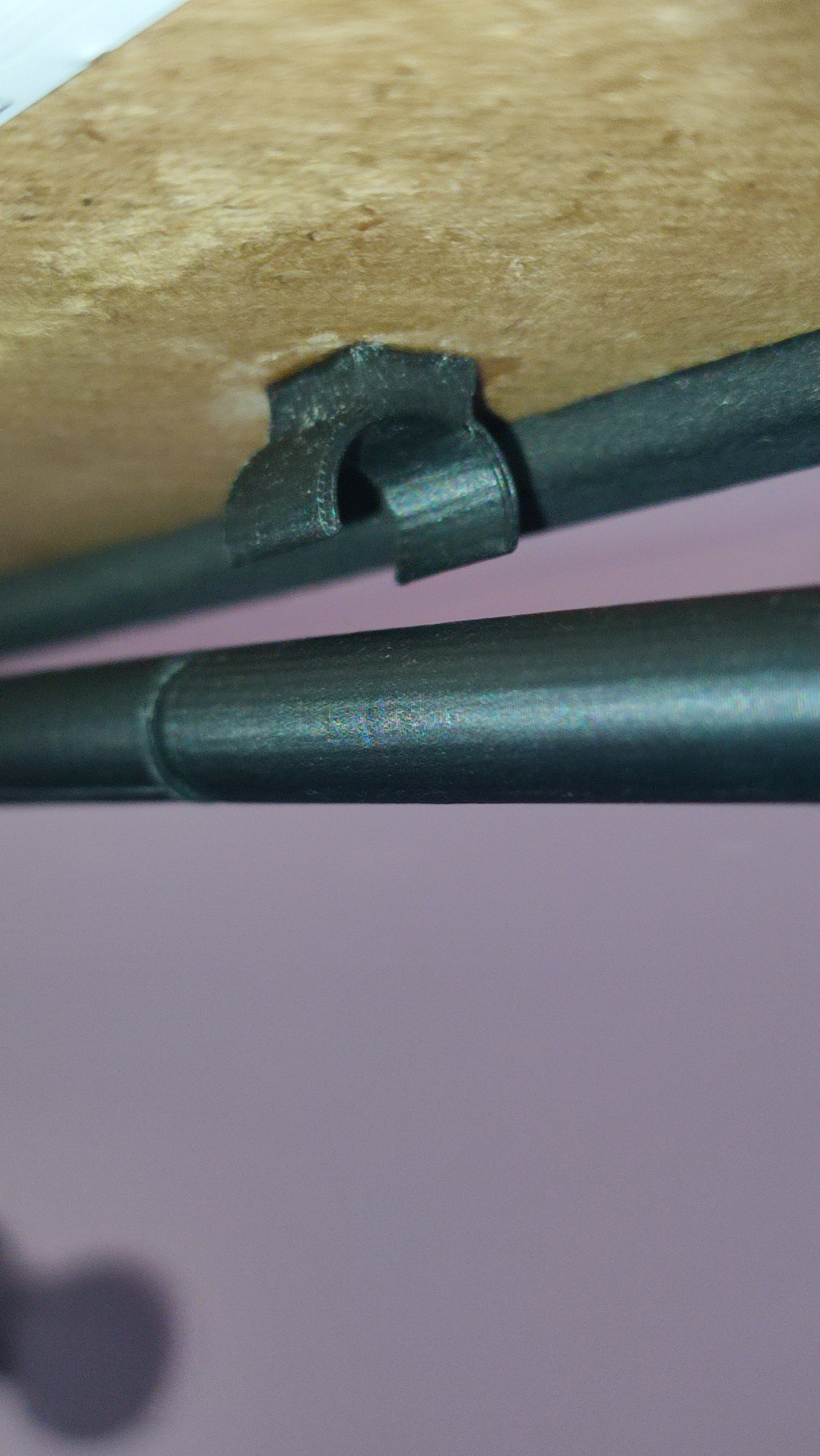

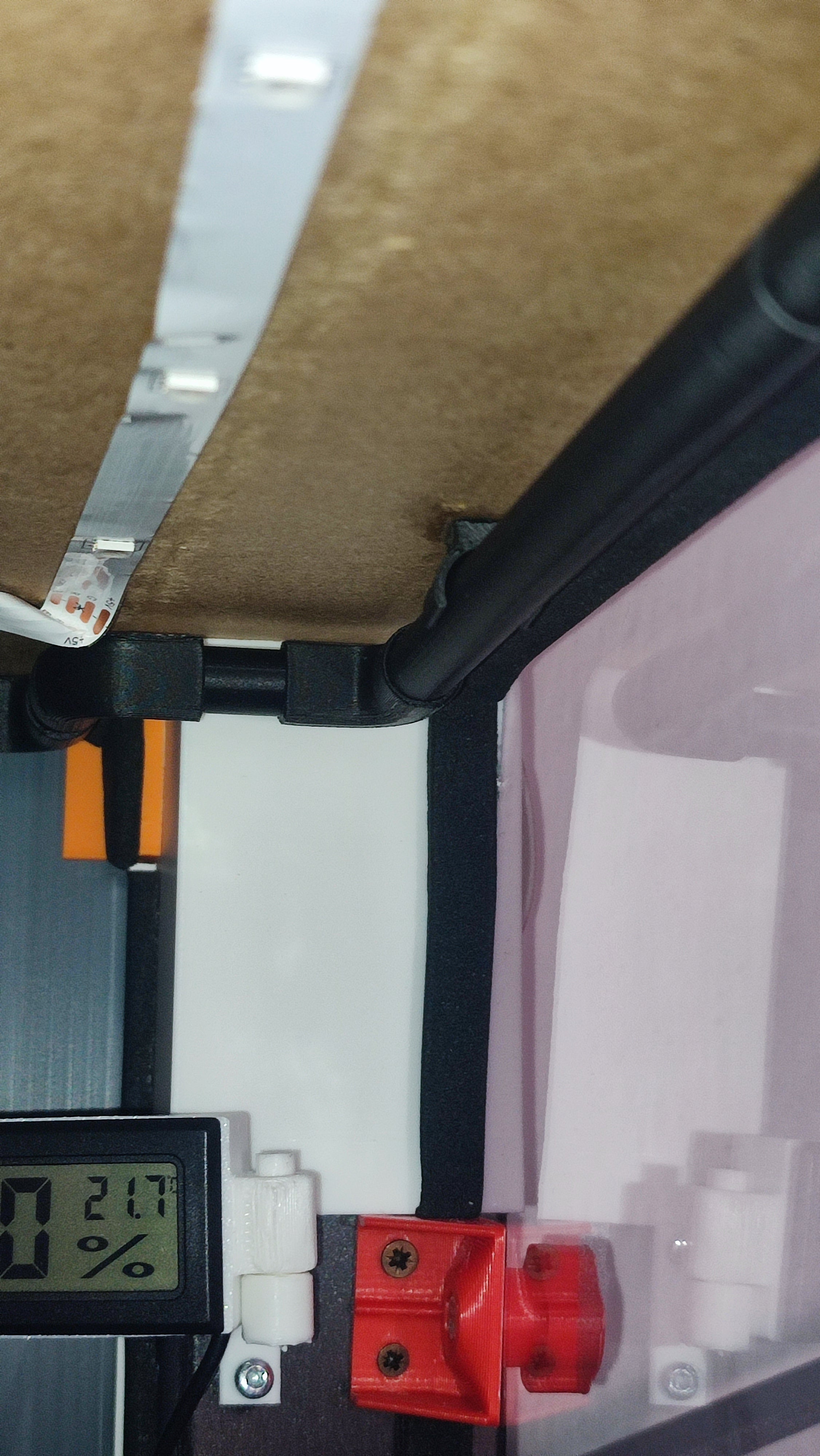

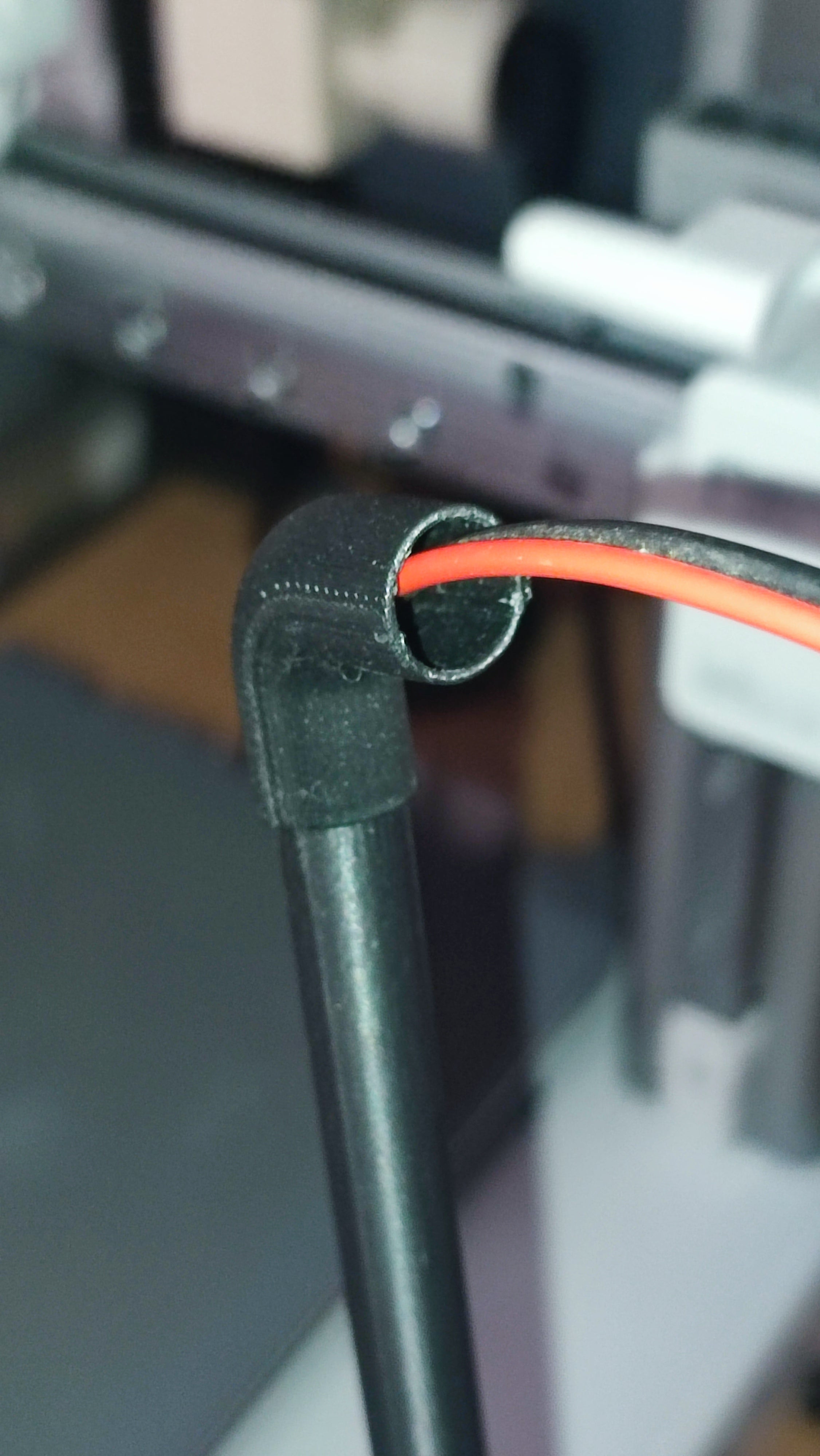

Un modulo curva a 90° consente di gestire i cambi di direzione, mentre le clip di supporto mantengono il tubo allineato alle superfici utilizzando nastro biadesivo o colla.
Il sistema è ottimizzato per una stampa FDM rapida e affidabile con ugello standard da 0,4 mm.
Caratteristiche del design
• sistema modulare estendibile all’infinito
• passaggio cavo chiuso per un’estetica pulita
• connessioni ad attrito (senza componenti aggiuntivi)
• spessore parete ottimizzato per ugello da 0,4 mm
• stampa senza supporti
• stampa verticale efficiente per massimizzare la capacità del piatto
Specifiche tecniche
Diametro interno: 8,3 mm
Spessore parete: 0,84 mm (2 linee di perimetro con larghezza estrusione 0,42 mm)
Adatto per cavi fino a circa 2 mm di diametro, come ad esempio:
- fili per LED
- cavi USB
- cavi per sensori
- cablaggi di piccola elettronica
Impostazioni di stampa
Impostazioni consigliate:
Ugello: 0,4 mm
Altezza layer: 0,2 mm
Perimetri: 2
Infill: 0% (solo pareti)
Supporti: non necessari
Orientamento di stampa: verticale, per ottimizzare l’uso del piatto e stampare più pezzi contemporaneamente.
Materiali consigliati:
- PLA
- PETG
Assemblaggio

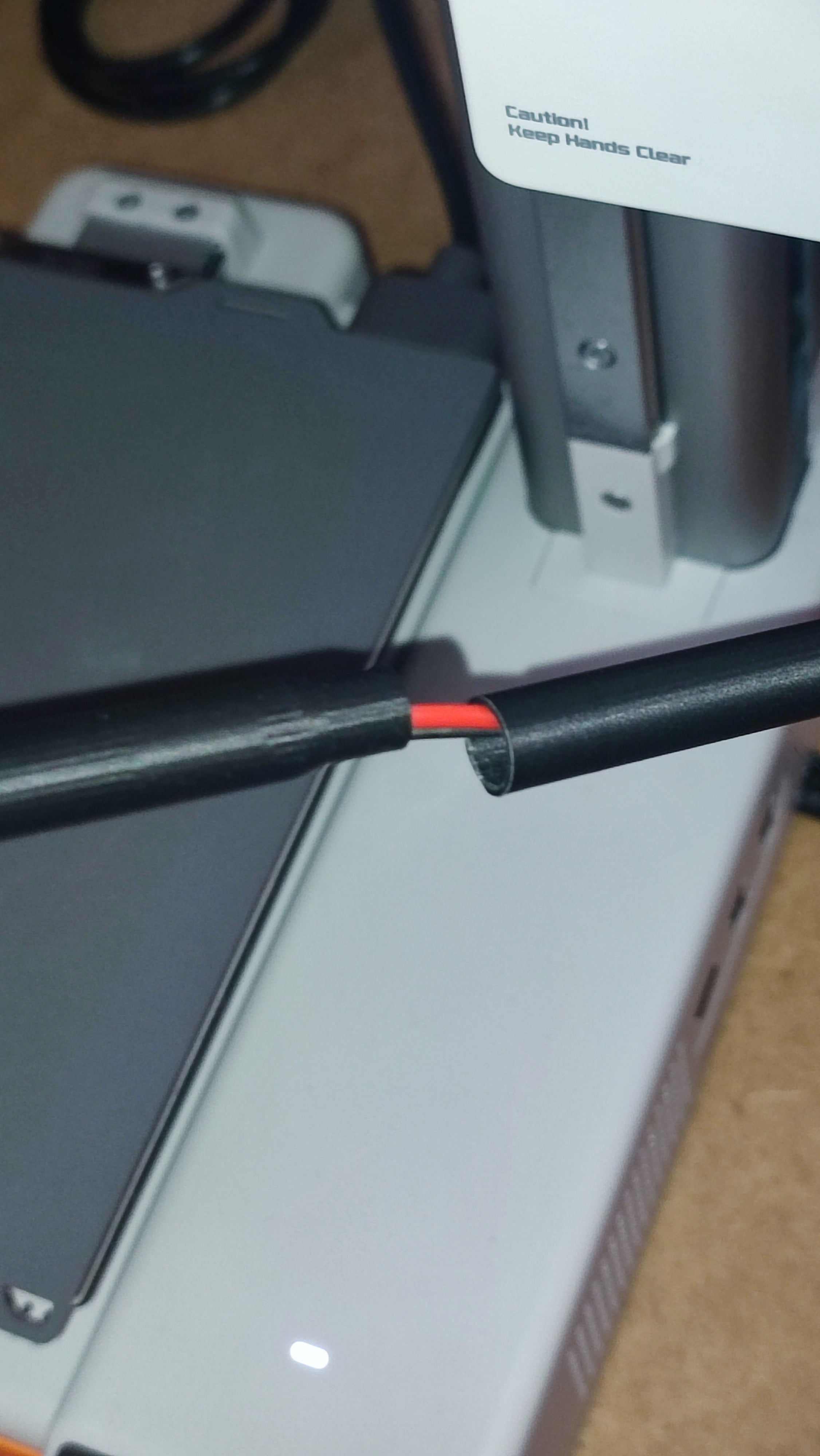

- Inserire il cavo all’interno dei segmenti di tubo.
- Collegare i moduli tramite il giunto maschio/femmina.
- Installare le clip di supporto sulla superficie usando biadesivo o colla.
- Inserire il tubo nelle clip di supporto.
La connessione sfrutta la naturale rugosità superficiale dei layer FDM per generare attrito sufficiente a mantenere i moduli collegati in modo stabile.
Possibili estensioni future
Il sistema è progettato per essere ampliato con moduli compatibili aggiuntivi:
- curva 45°
- raccordo T
- incrocio x
- varianti clip passacavo
Design by Ximply3d on MakerWorld (license: BY-SA).
