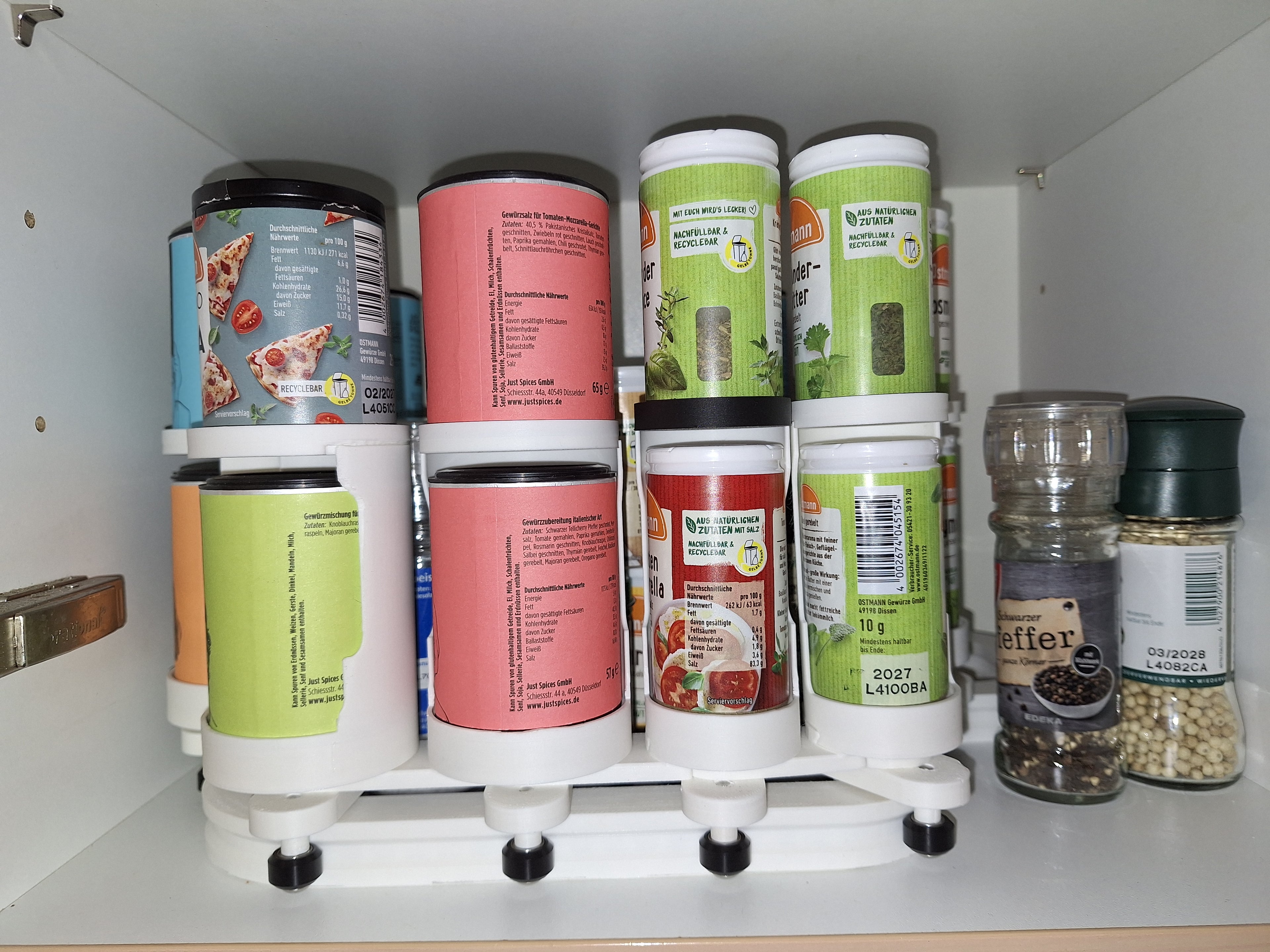

Parametrisches Gewürzrondell -No Supports

Herkunft

Dieses Modell basiert auf dem Modell “Gewürzrondell” von louisengineering (https://makerworld.com/de/models/867667-spice-carousel#profileId-819003).

Parameter

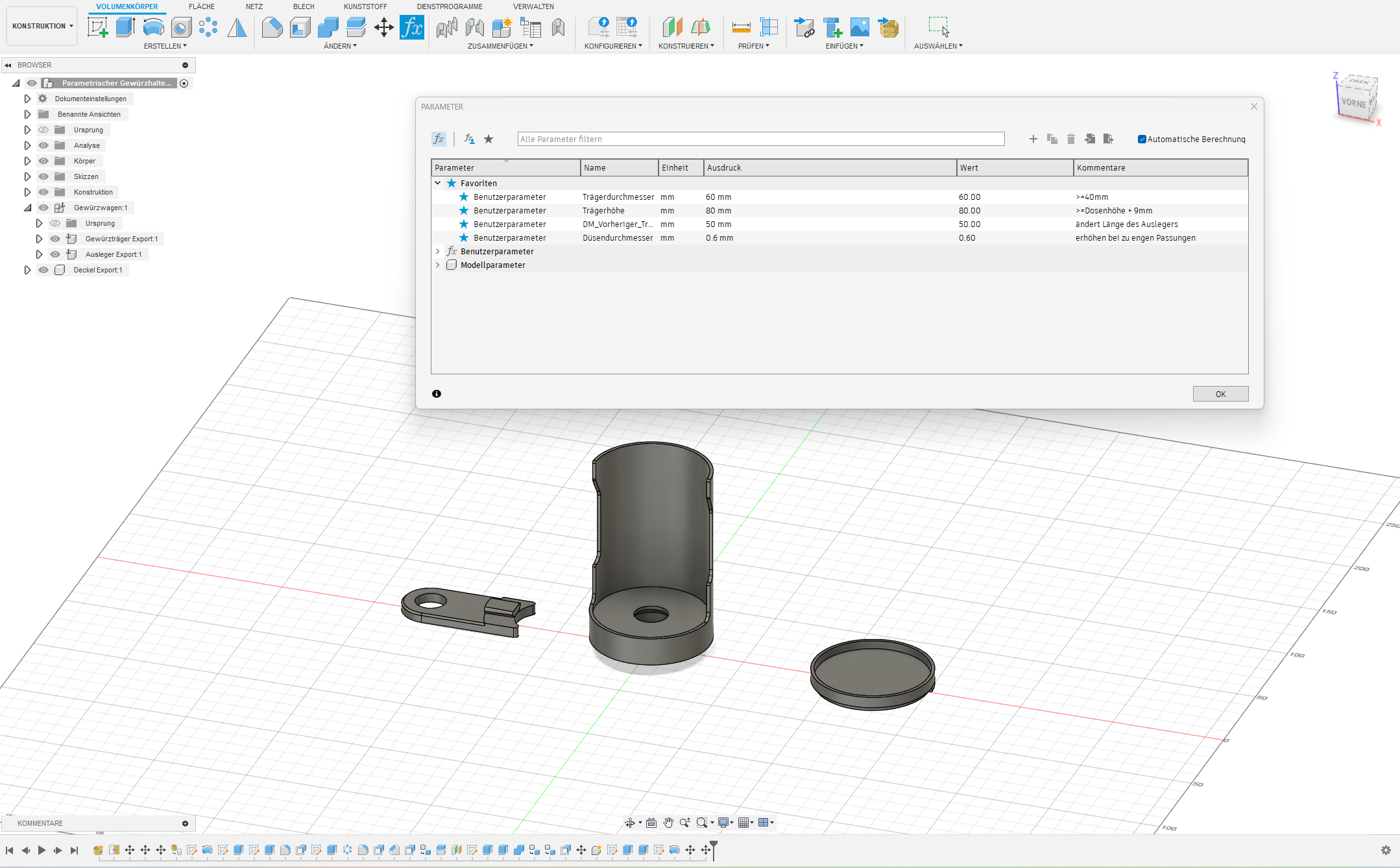

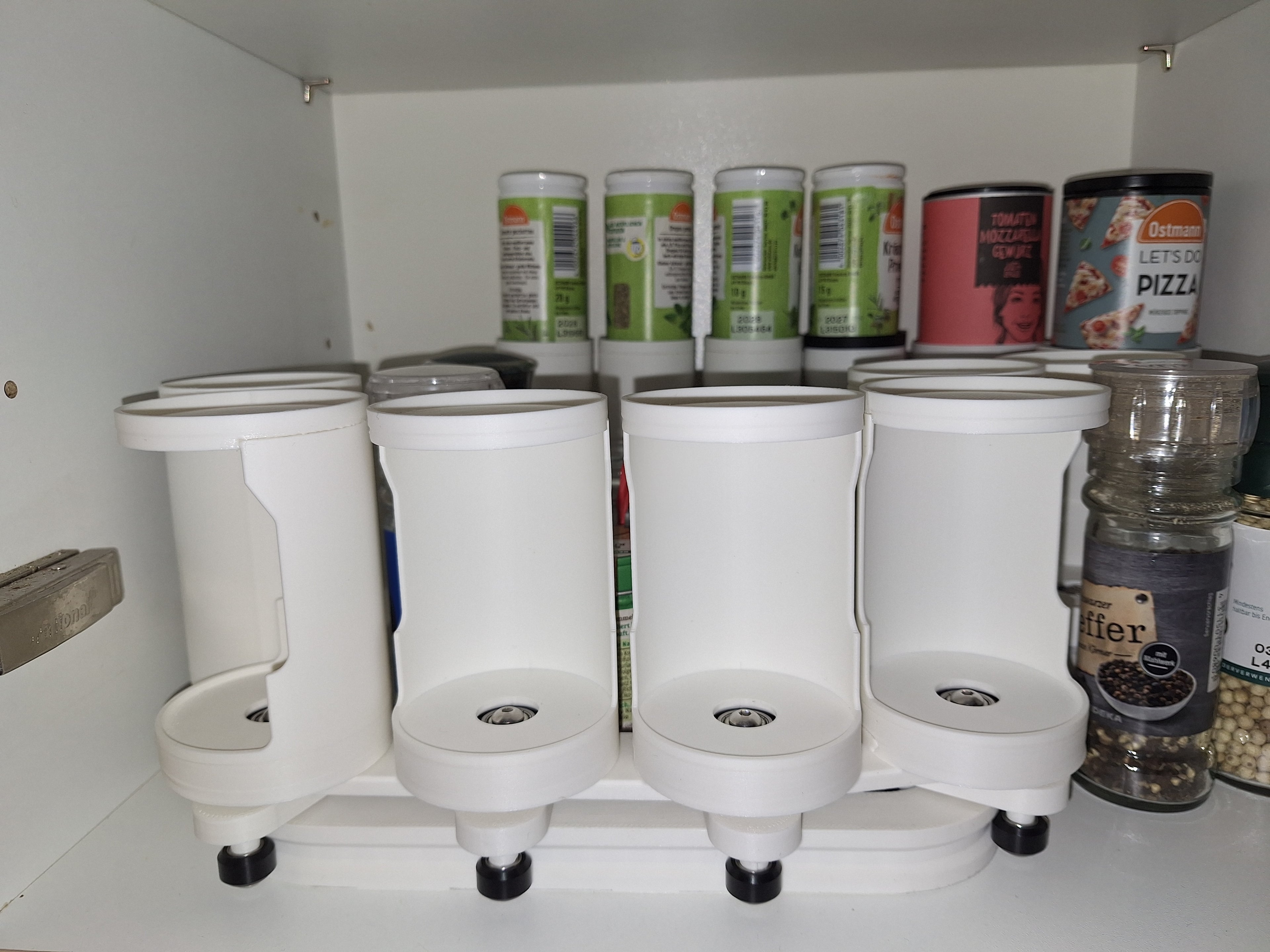

Die Form des Wagens wurde in eine Fusion-Projekt übertragen und mit veränderbaren Parametern für Höhe und Durchmesser ausgestattet. Da die Länge des Verbindungsstückes zum vorderen Wagen von dessen Durchmesser abhängt, gibt es dafür auch einen Parameter. Dadurch ist es möglich, die Wägen besonders eng aneinander zu hängen, ohne Platz dazwischen zu verschwenden.

Außerdem gibt es den Parameter “Düsendurchmesser”, der es ermöglicht, Die Toleranzen für verschiedene Düsen anzupassen bzw. schlechte Passungen zu korrigieren. Mehr dazu in der Dokumentation.

Keine Supports

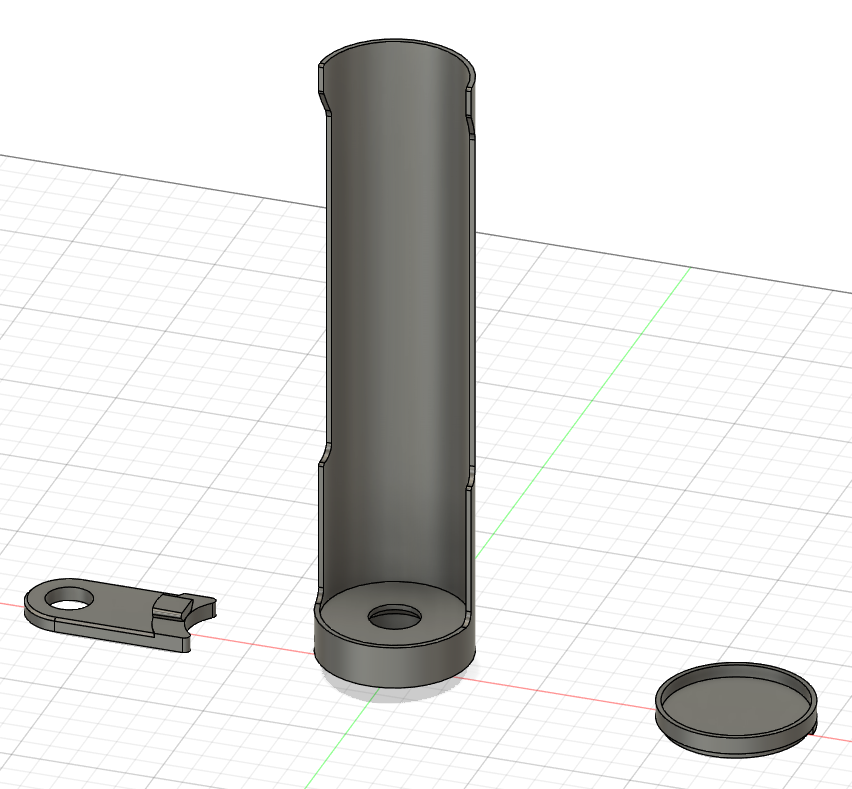

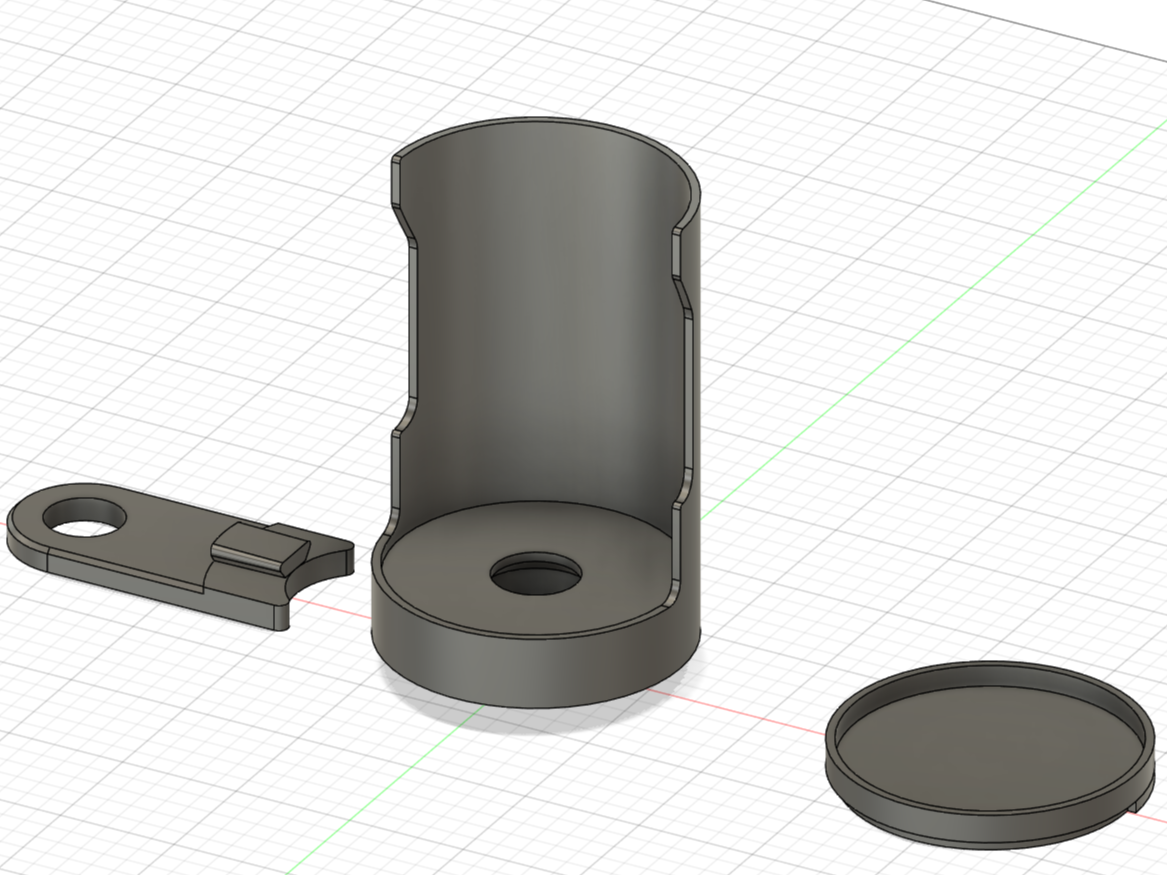

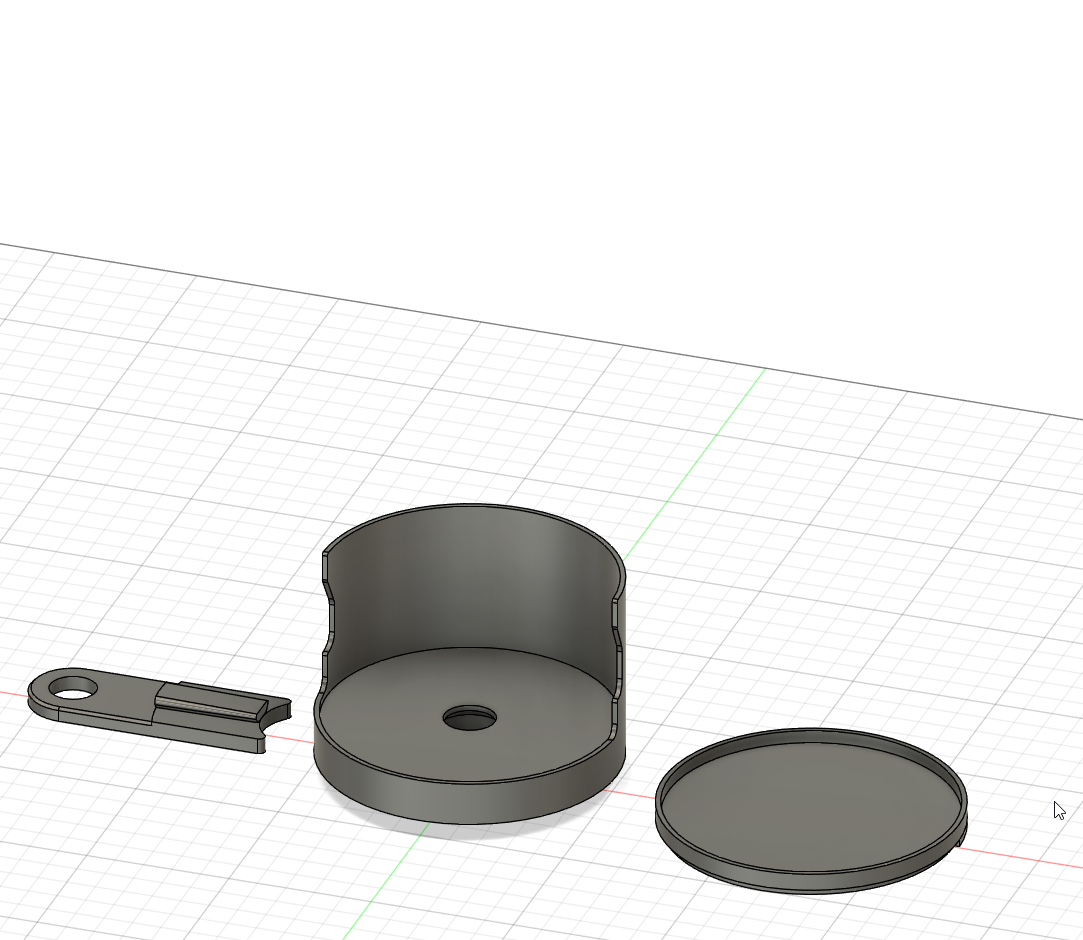

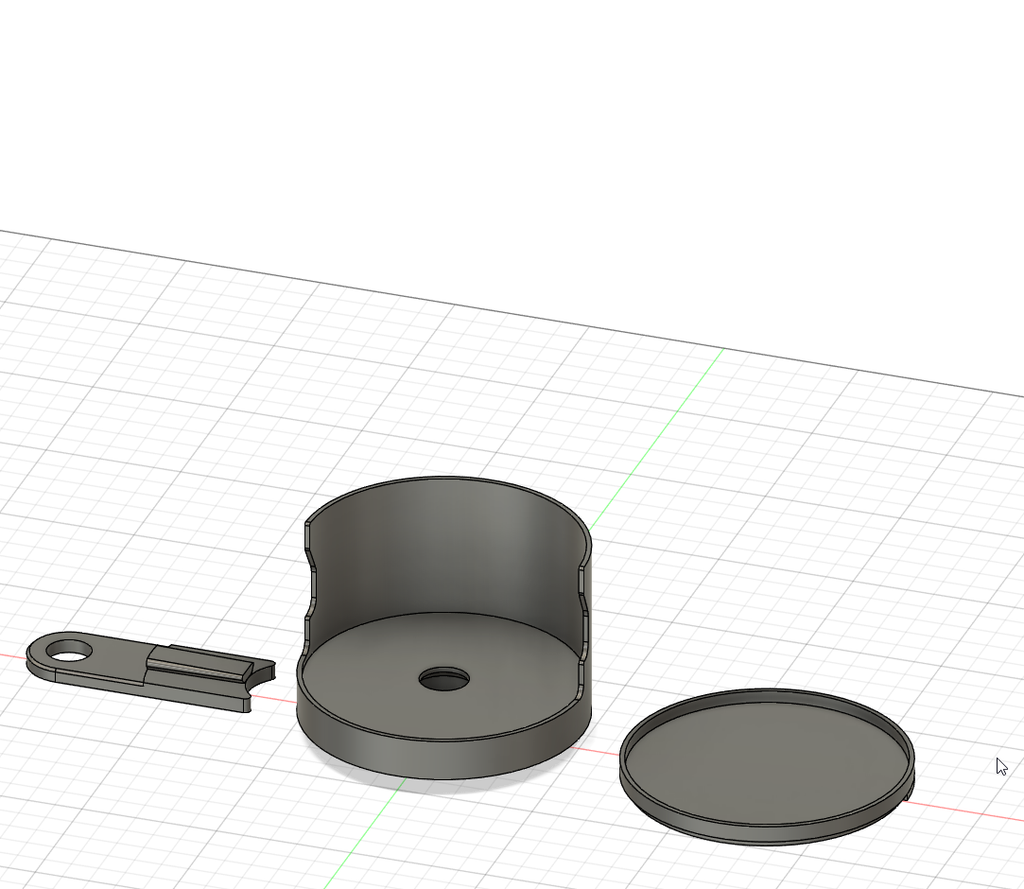

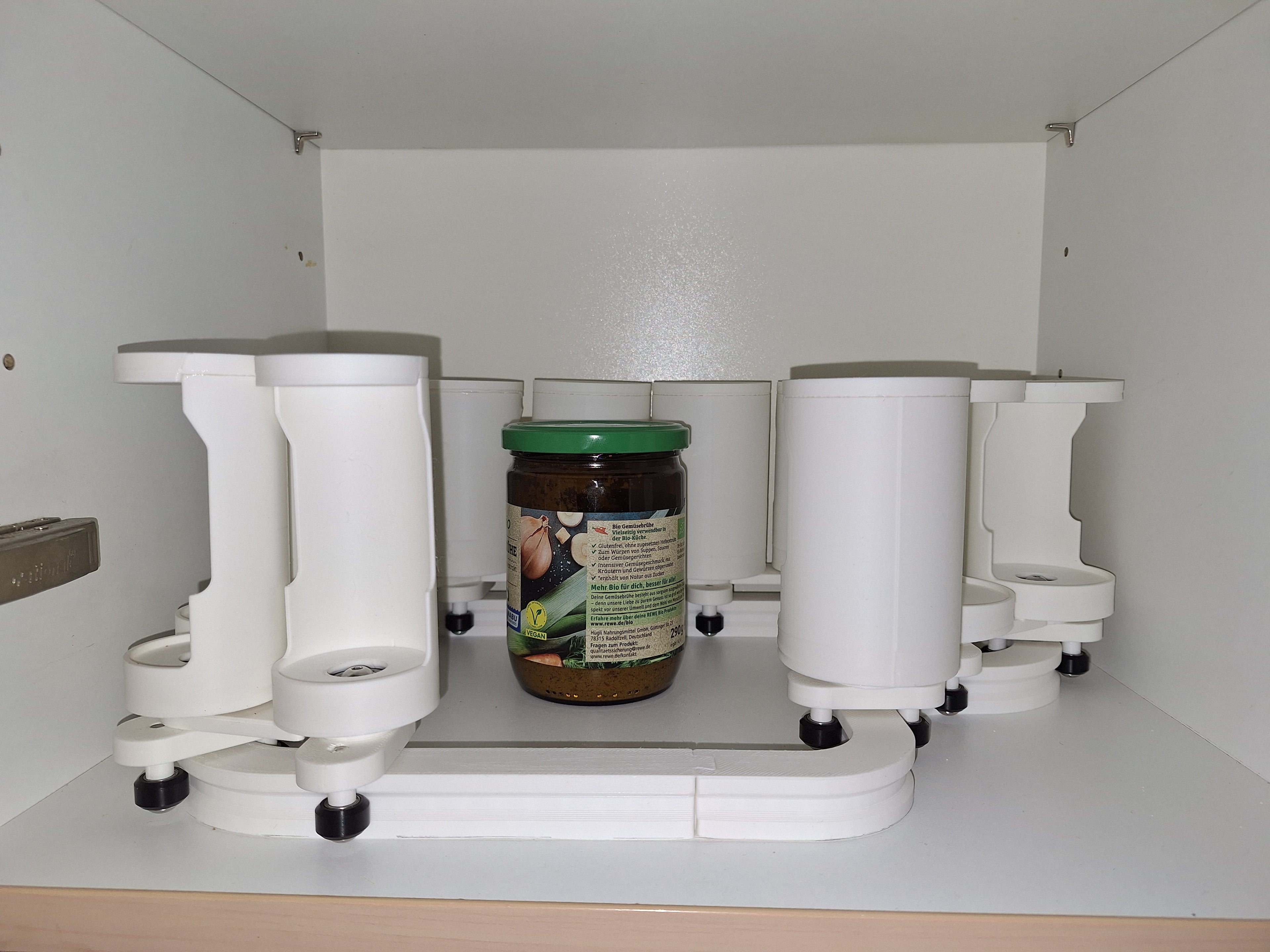

Diese Version des Wagens besteht aus zwei Teilen, dem Gewürzträger und dem Ausleger, der den Träger mit dem jeweils voherigen Träger verbindet. Dadurch entfällt der Support, der bisher bei jedem Wagen notwendig war. Verbunden werden die Teile durch einen einfachen Steckmechanismus und einen Tropfen Klebstoff.

Ich empfehle, die Deckel dennoch mit Support zu drucken, das ist zuverlässiger, auch wenn ich schon erfolgreich Deckel ohne Support gedruckt habe.

Neue Teile

• Distanzhülsen

  Das Originalmodell sieht vor, an den Laufrollen Distanzhülsen aus Metall anzubringen. Da diese weder Großen Kräften, noch intensivem Verschleiß standhalten müssen, habe ich eine Druckbare Version erstellt.

• Abstandshalter

  Der letzte Wagen der Kette hängt schwebend in der Luft, weil er mit keinem Ausleger verbunden ist. Hierfür enthält dieses Modell einen passenen Abstandshalter, der den letzten Ausleger ersetzt.

• Rollenträger (Modifiziert)

  Im Originalmodell wird eine Einschmelzhülse in jeden Rollenträger eingeschmolzen. Das ist meiner Meinung nach ziemlich kosten- und zeitaufwendig. Daher habe ich einen Rollenträger Konstruiert, in den einfach eine normale M5 Mutter eingedrückt werden kann.

Hinweise zum Druck
