Retevis RT95 Kühlung - 120 mm Lüfterhalterung

📄 Beschreibung

Wird Dein Retevis RT95 beim Senden auch ziemlich warm?

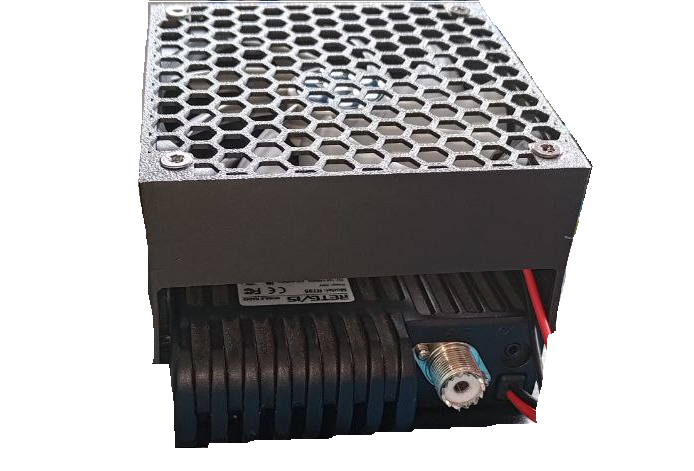

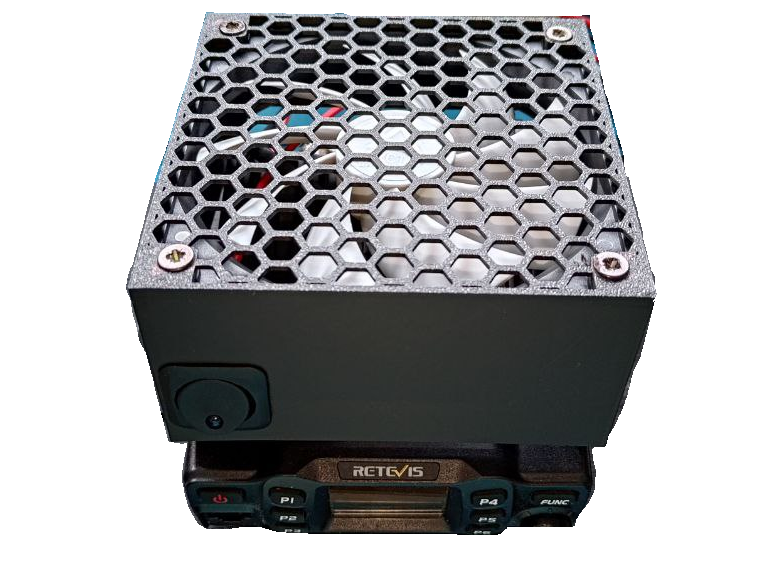

Dann ist diese Halterung die passende Lösung: Sie bringt aktive Kühlung direkt von oben – mit einem leisen, handelsüblichen 120-mm-PC-Lüfter.

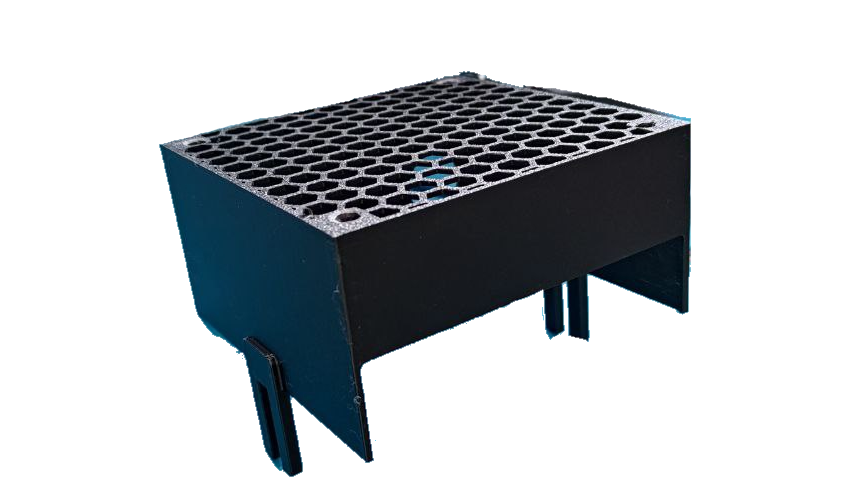

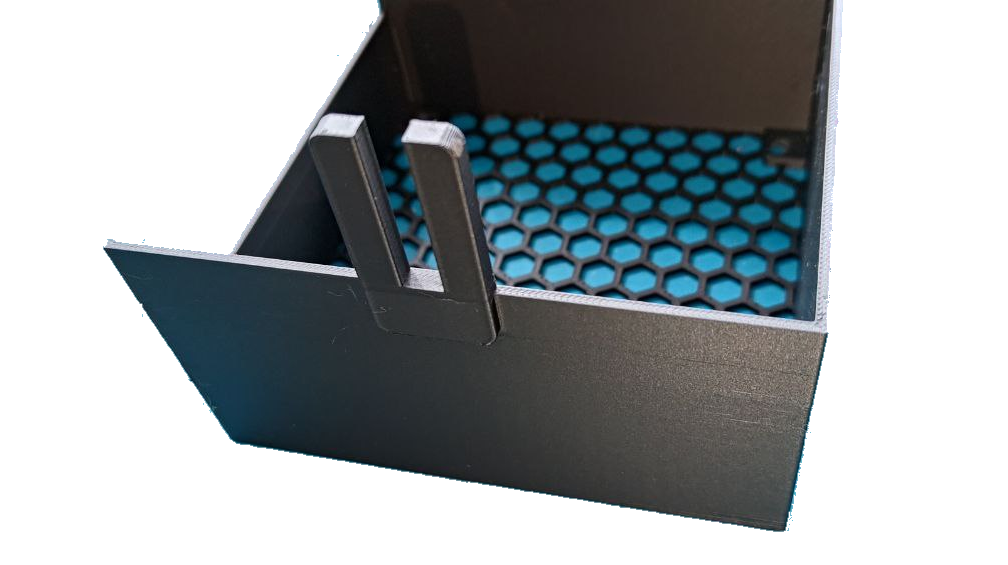

Die Installation ist einfach: Zwei Montagearme werden an der originalen RT95-Halterung befestigt. Ein integriertes Wabengitter schützt vor Berührungen und verhindert, dass Gegenstände in den Lüfter gelangen.

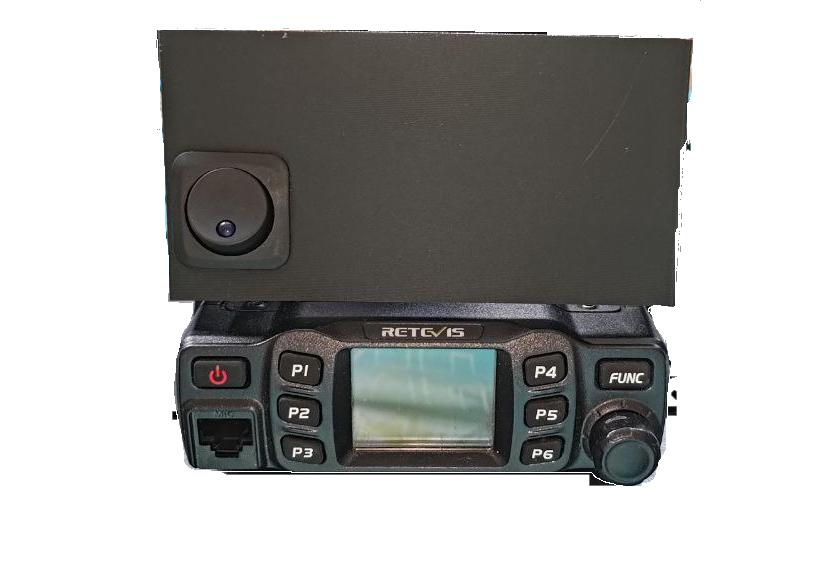

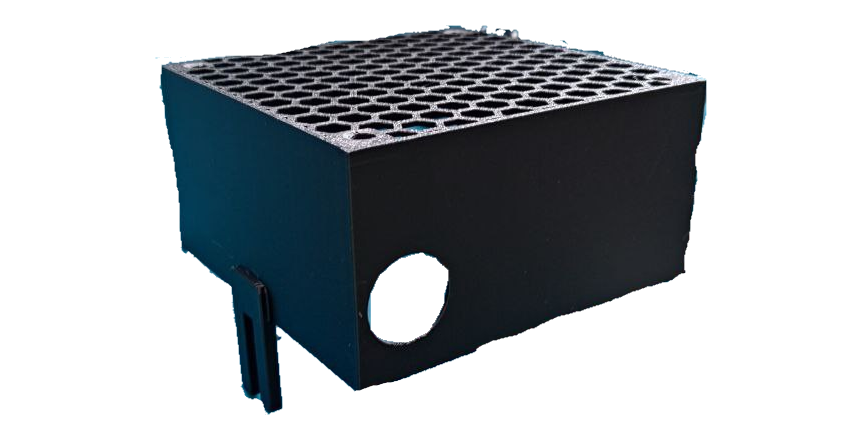

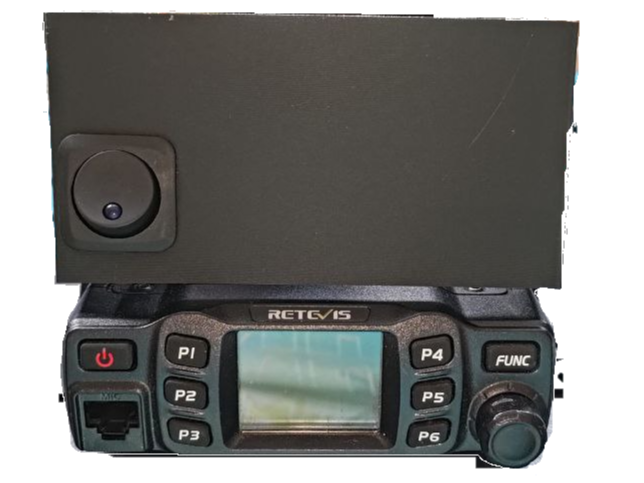

Eine Öffnung für einen 25 mm-Rundschalter (12 V) ist ebenfalls vorhanden, sodass der Lüfter bequem ein- und ausgeschaltet werden kann.

📌 Hinweis

Speziell für das Retevis RT95 entwickelt.
Kann auch mit baugleichen Geräten kompatibel sein – bitte Maße prüfen.

Dies ist mein erstes MakerWorld-Projekt und mein erstes Modell im FreeCAD-Programm!

Daher entschuldige, wenn das Model nicht perfekt ist, ich lerne noch.

🔧 Eigenschaften

• Aktive Kühlung für das Retevis RT95 über einen Standard-120-mm-Lüfter
• Befestigung an der bestehenden Funkgerätehalterung

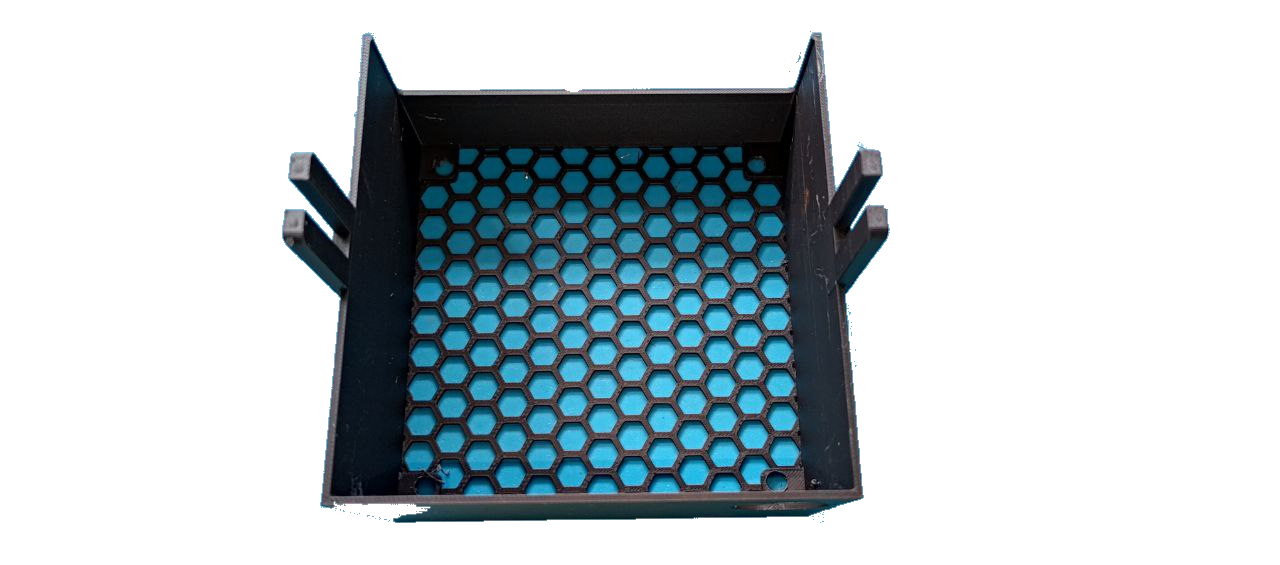

• Schutzgitter mit Wabenstruktur gegen Fremdkörper
• Öffnung für optionalen 12V-Schalter (25 mm rund)
• Zwei Haltearme zur Montage
• Leicht, stabil und praxistauglich (ca. 85 g)

🛠️ Changelog

V3:

• Schraublöcher neu positioniert → passen jetzt exakt
• Montagearme um 2 mm verstärkt → für höhere Stabilität
• Wabengitter war zuvor einige Millimeter zu hoch → dadurch unsauberer Druck, jetzt korrigiert

V2:

• Wabengitter rechts nicht verbunden → behoben
• Schraublöcher neu ausgerichtet
• Montagearme um 0,5 mm verstärkt
• Wandstärke um 0,5 mm erhöht

V1:

• 120-mm-Lüfter zur Kühlung von oben
• Befestigung über zwei Haltearme an RT95-Halterung
• Obere Verschraubung mit vier Schrauben
• Öffnung für 12V-Schalter (25 mm) integriert
• Schutzgitter mit Wabenstruktur

💬 Feedback willkommen

Dieses Projekt lebt durch die Rückmeldungen der Community!

Design by Schecher_1 on MakerWorld (license: BY-SA).
