机械红梅花雀75Pro（MechanicalRedMunia75Pro） 穿越机 圈圈机 FPV

制作概述

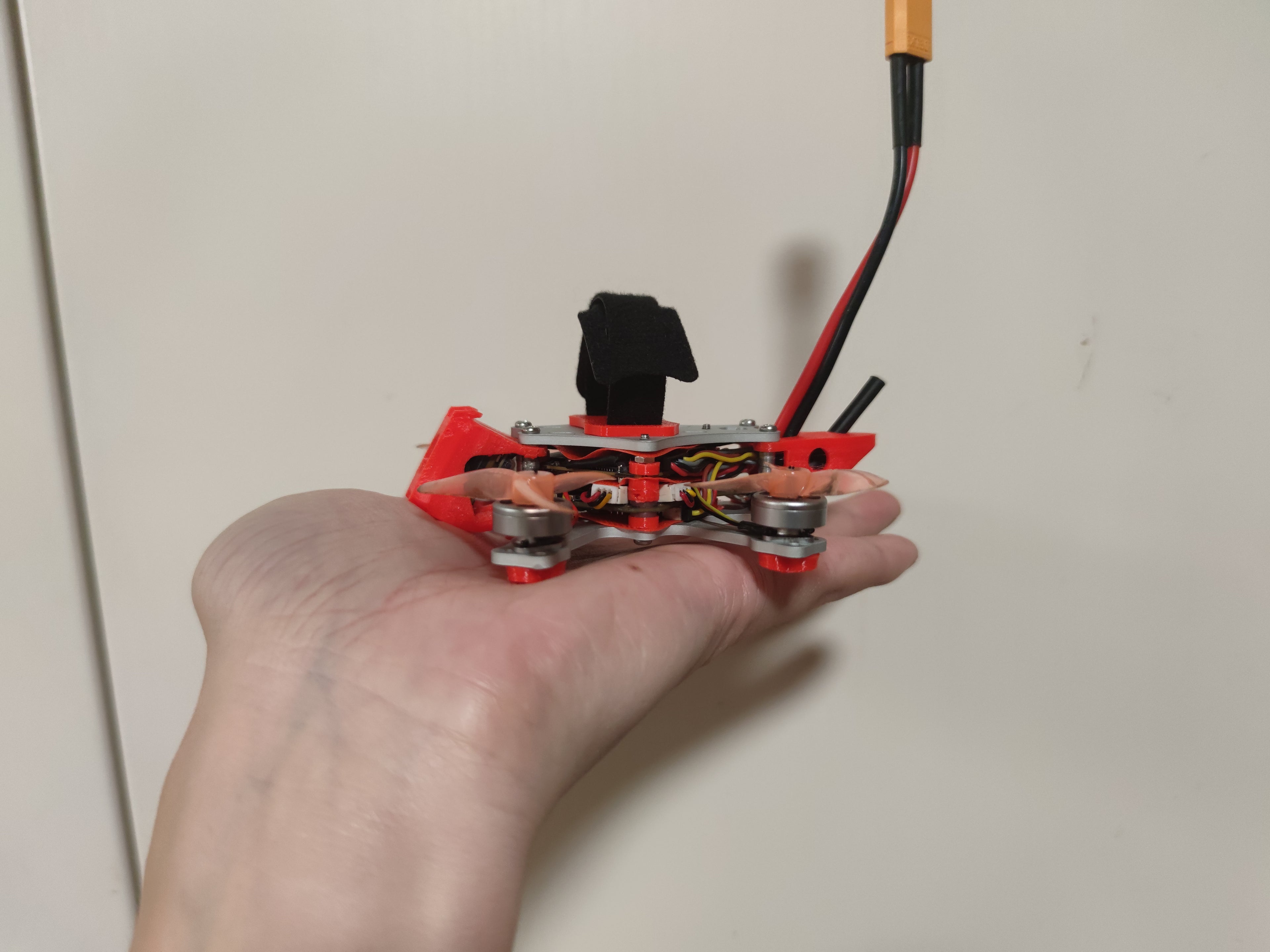

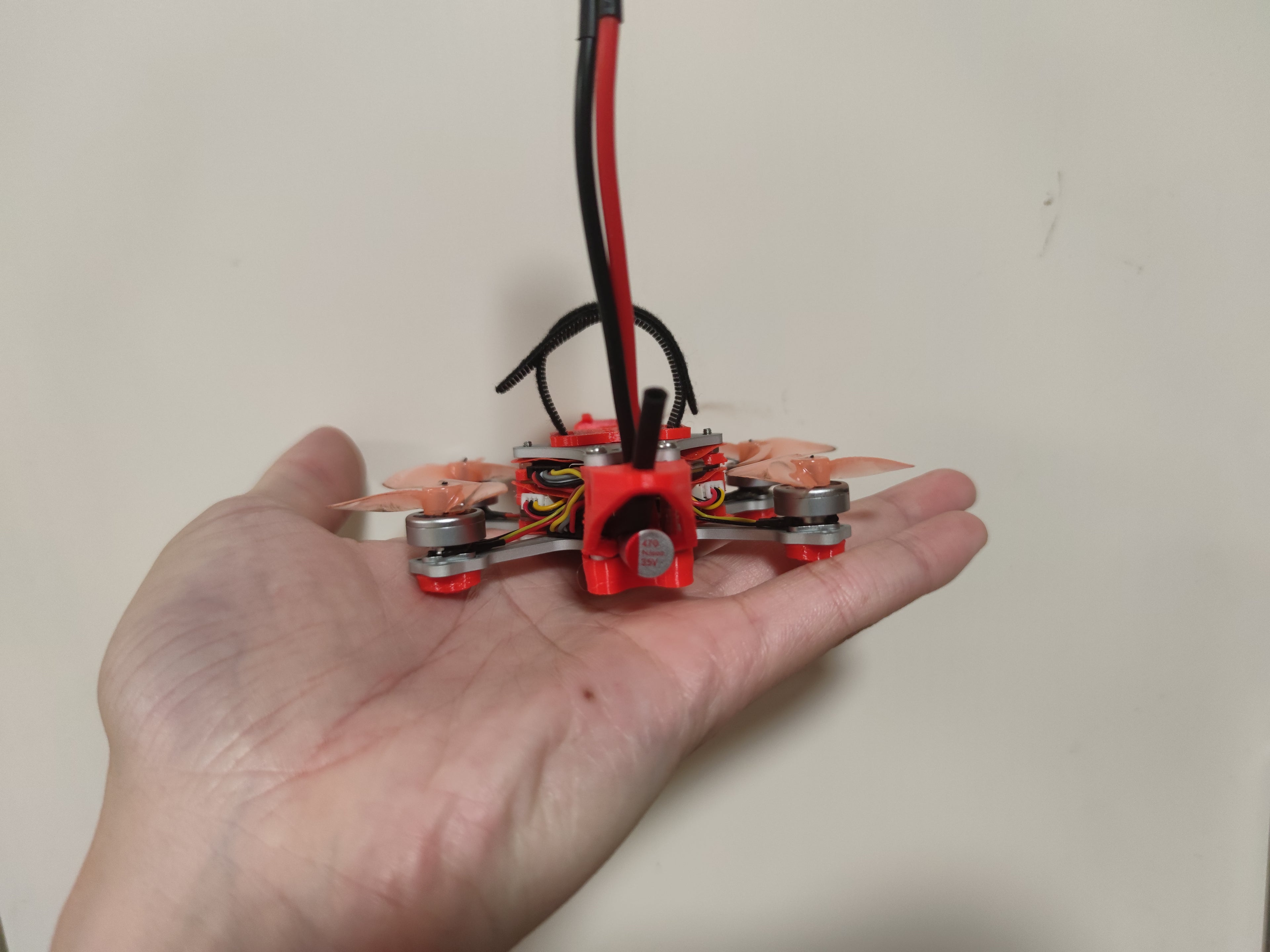

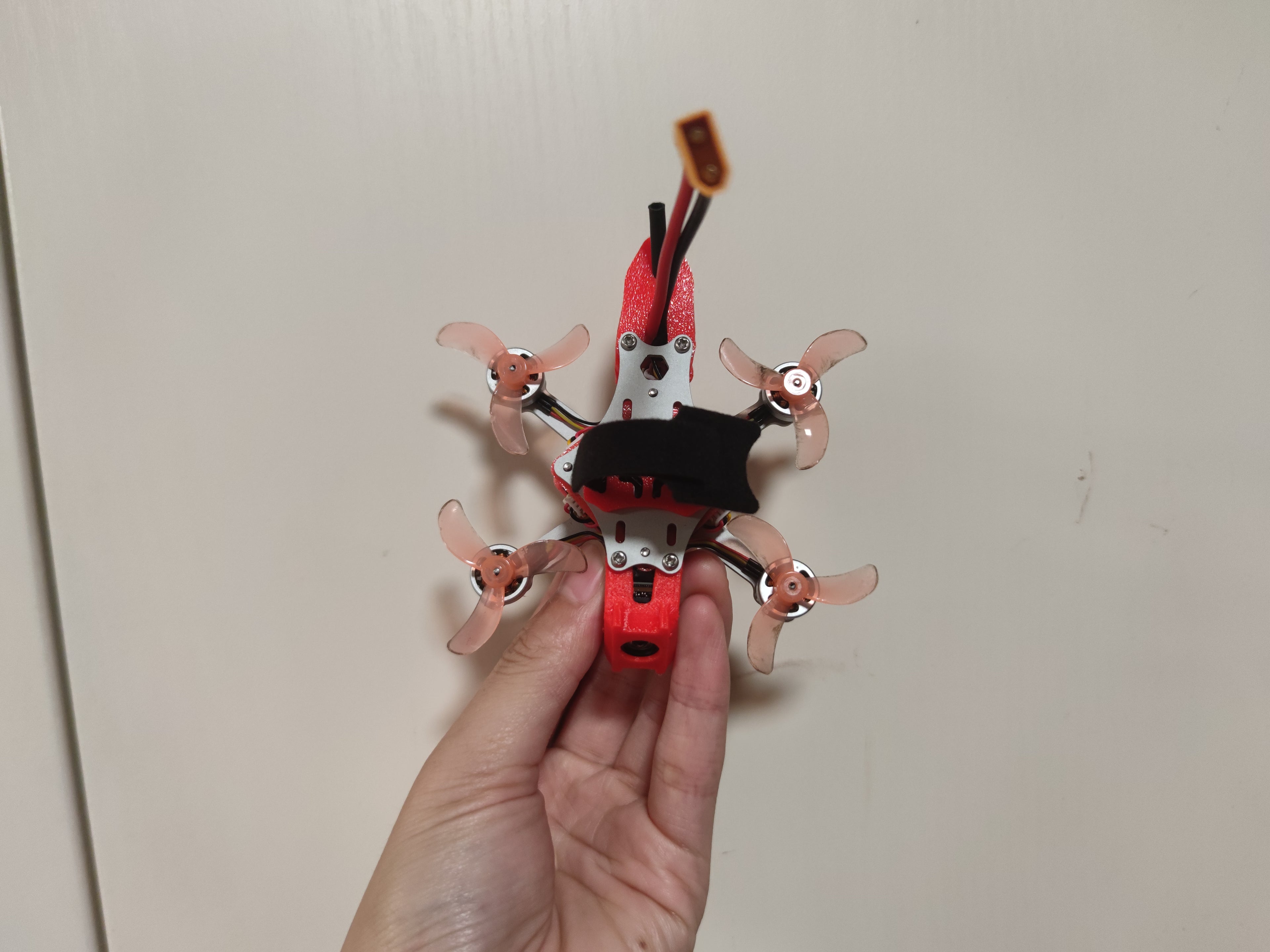

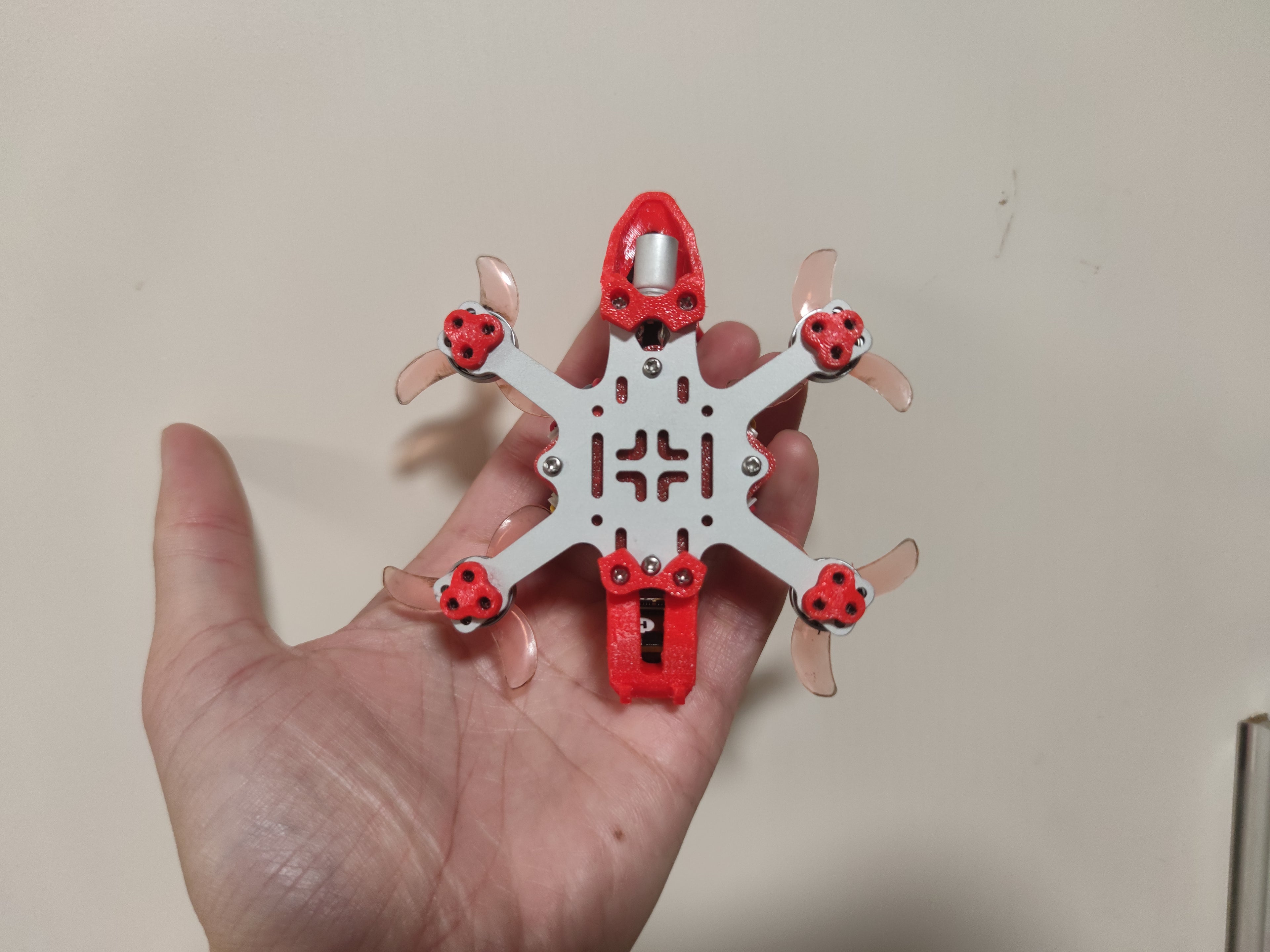

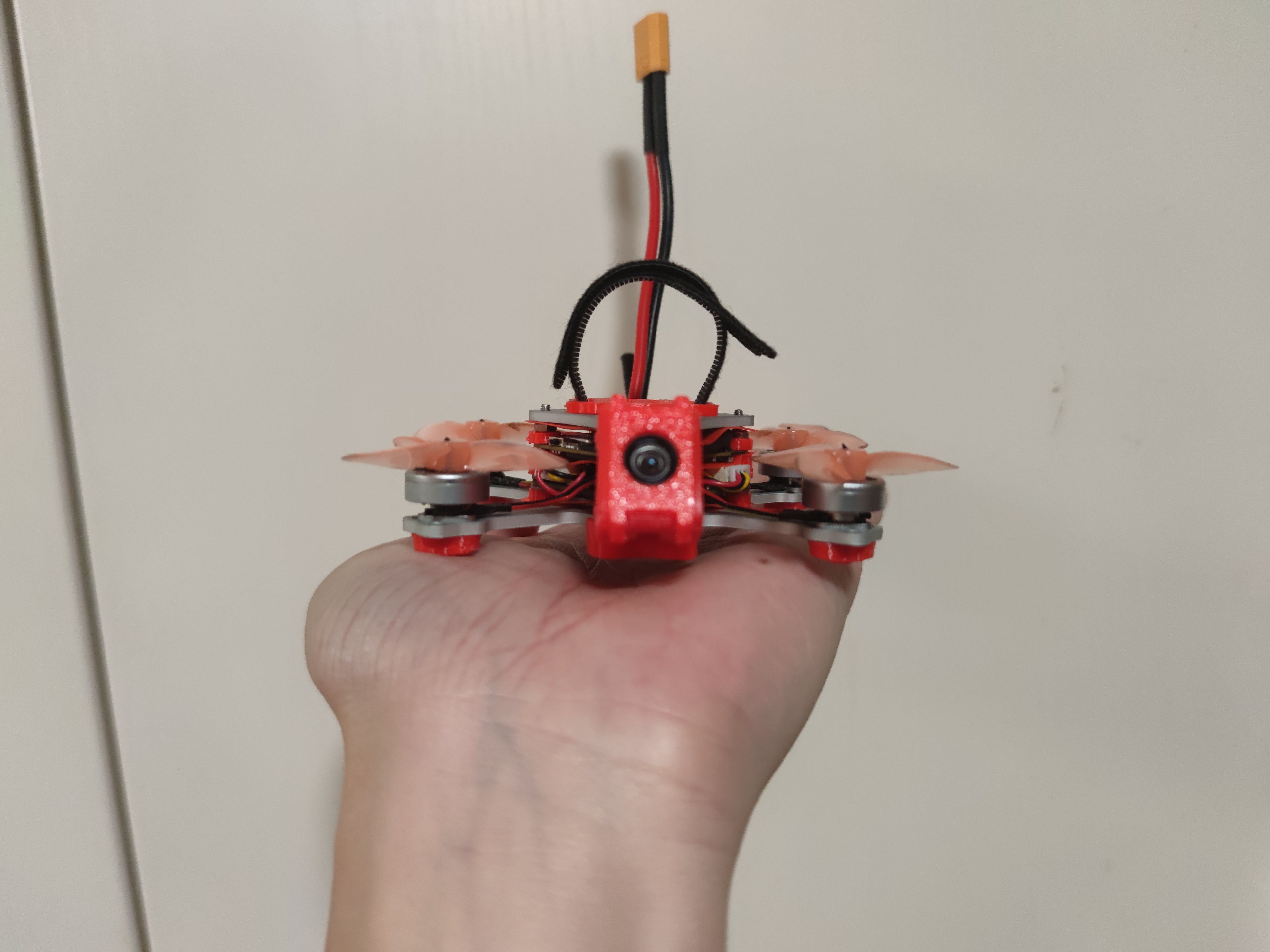

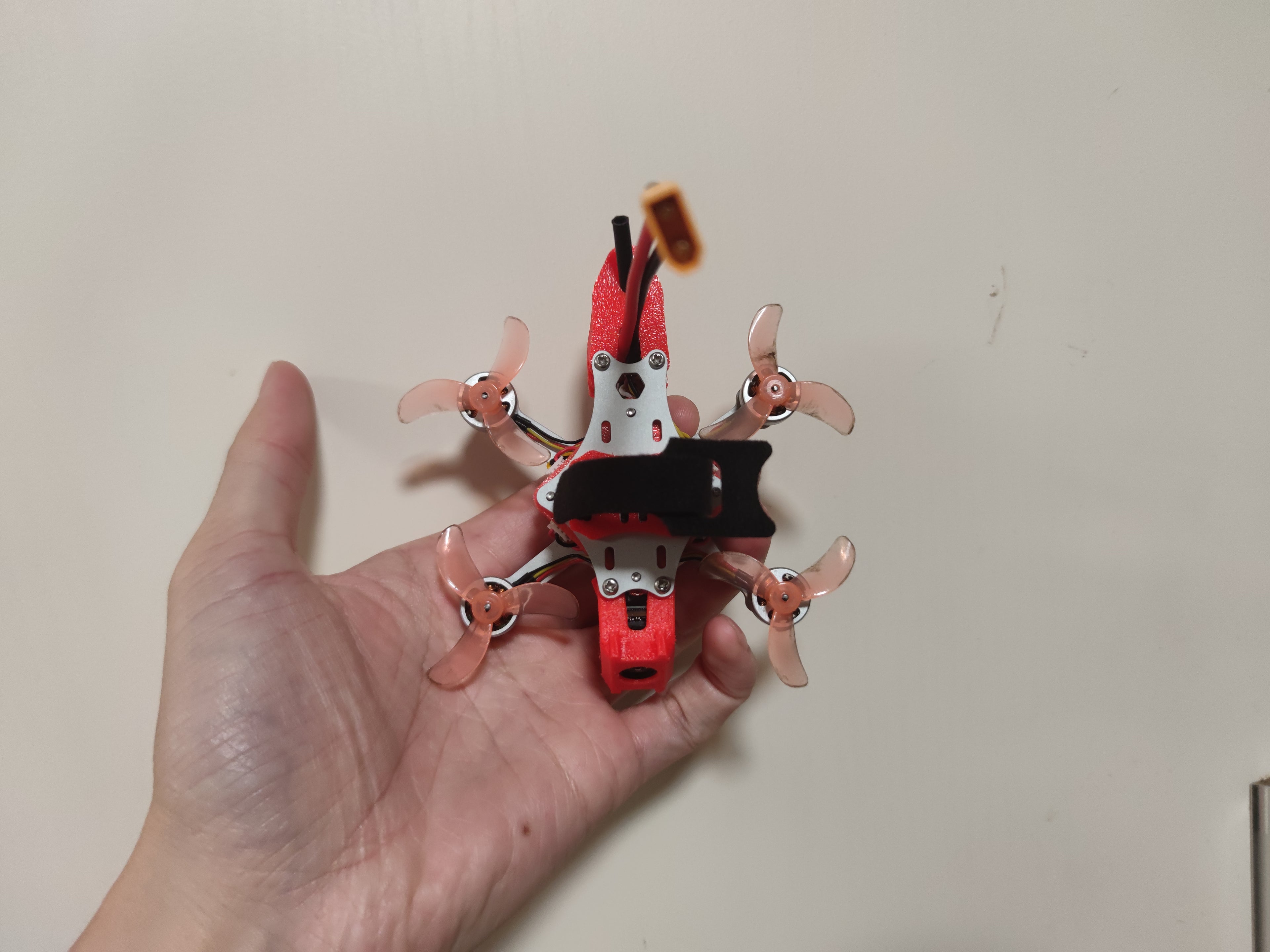

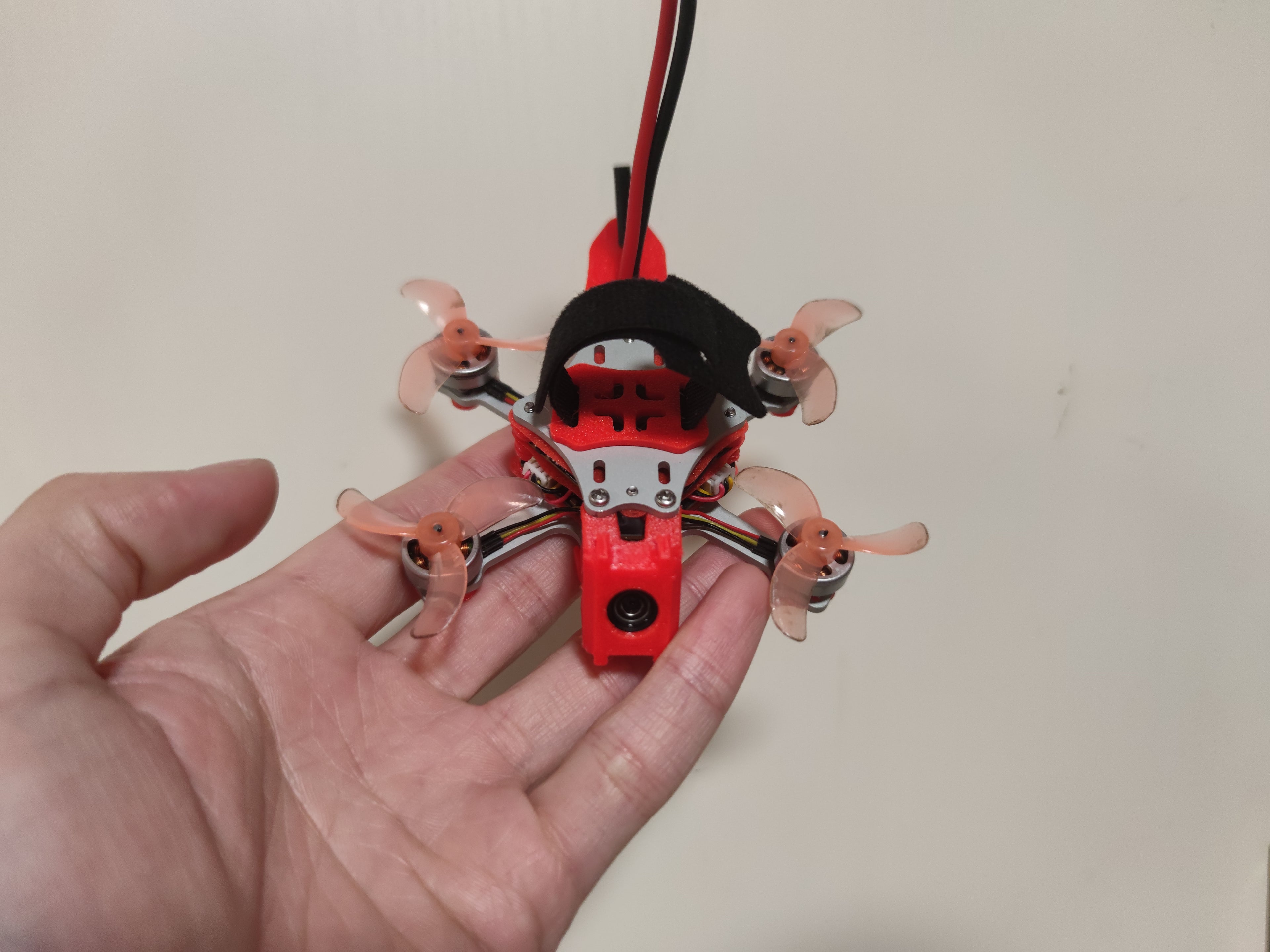

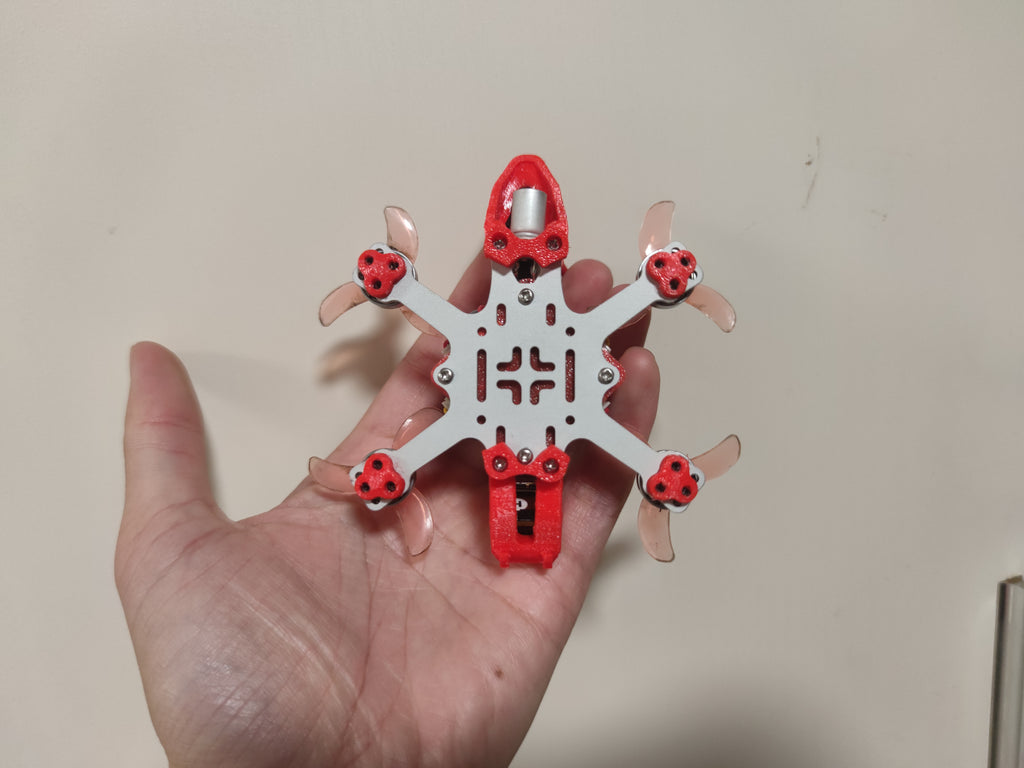

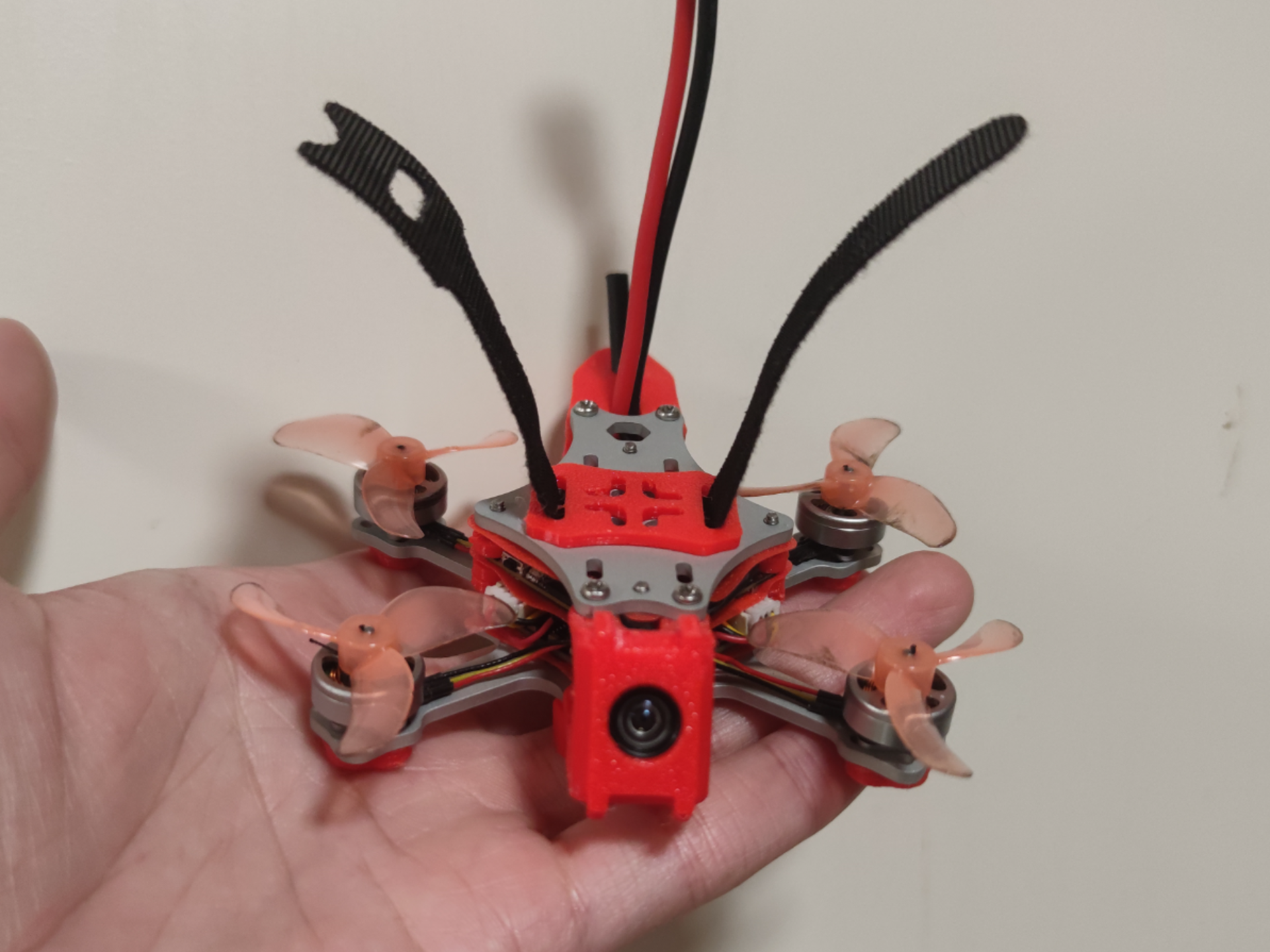

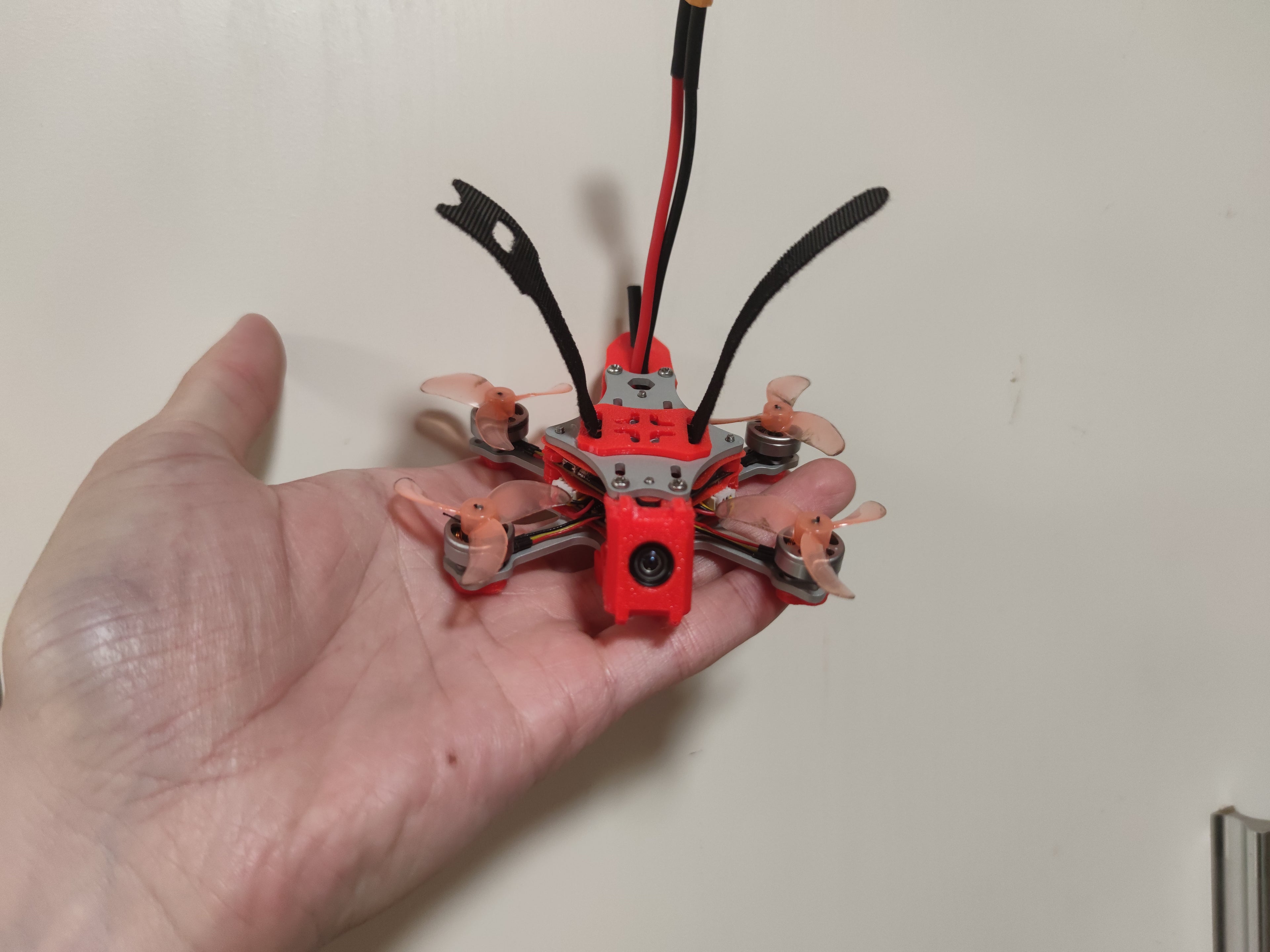

机械红梅花雀75Pro（MechanicalRedMunia75Pro）是一个75Pro穿越机。

配置清单一（模拟图传）

1. BETAFPV Matrix 1S 5IN1 AIO x1
2. BETAFPV C03 FPV Micro Camera x1
3. Brushless Motor 1103 x4
4. GEMFAN 1608-3 40MM x4
5. M2x15 Aluminum Column x4
6. M2x17 Screw x4
7. M2x7 Screw x4
8. M2x1.6 Nut x8
9. M1.4x4 Screw x12

配置清单二（数字图传）

1. BETAFPV Matrix 1S 3IN1 HD AIO x1
2. DJI O4 Air Unit x1
3. Brushless Motor 1103 x4
4. GEMFAN 1608-3 40MM x4
5. M2x15 Aluminum Column x4
6. M2x17 Screw x4
7. M2x7 Screw x4
8. M2x1.6 Nut x8
9. M1.4x4 Screw x12

配置清单三（数字图传）

1. BETAFPV F4 2-3S 20A AIO x1
2. DJI O4 Air Unit x1
3. Brushless Motor 1103 x4
4. GEMFAN 1608-3 40MM x4
5. M2x15 Aluminum Column x4
6. M2x17 Screw x4
7. M2x7 Screw x4
8. M2x1.6 Nut x8
9. M1.4x4 Screw x12

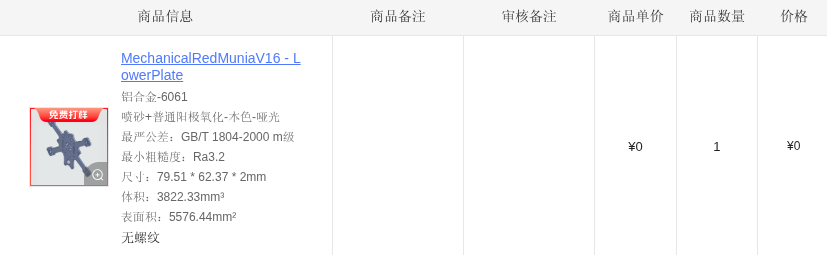

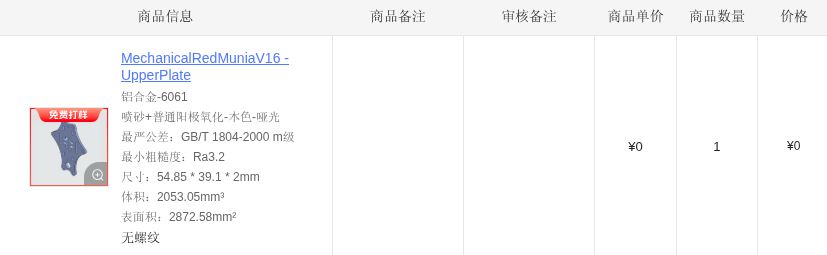

金属机架由嘉立创免费制作

【嘉立创CNC】我正在参加嘉立创CNC特价板类零件免费打样活动，点击和我一起参加免费打样CNC零件吧：
https://www.jlc-cnc.com/ac/ACUHiDI0/CPQ6uR9M

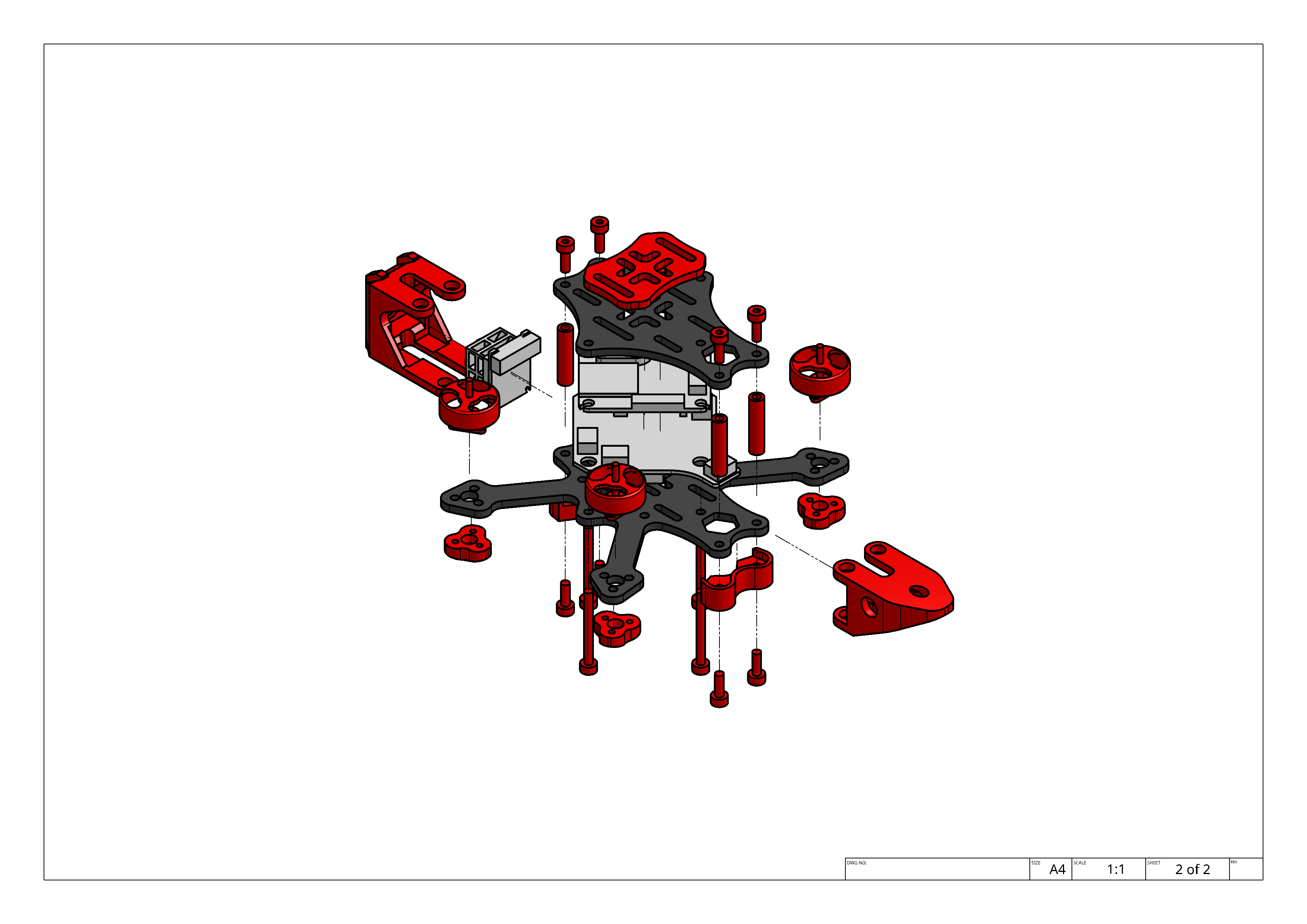

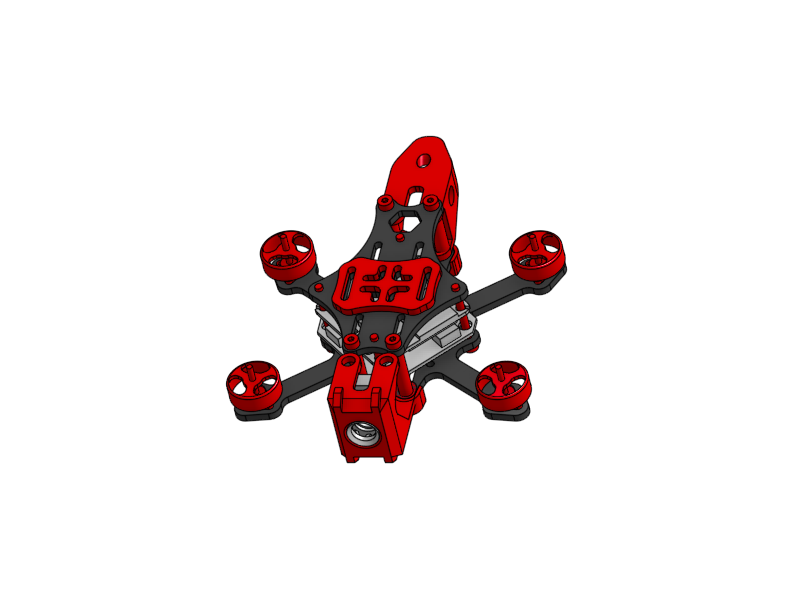

爆炸视图

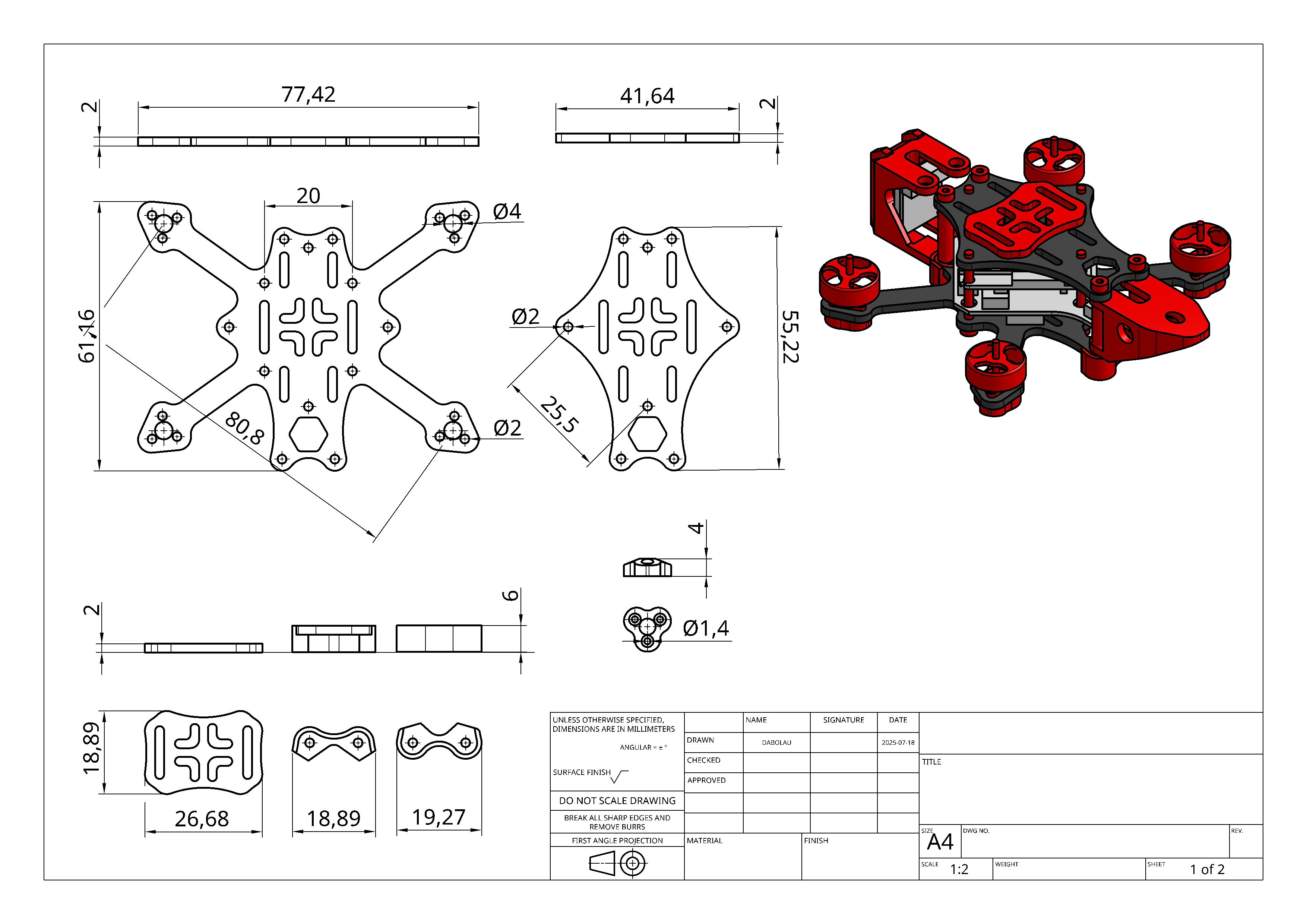

MechanicalRedMuniaV17

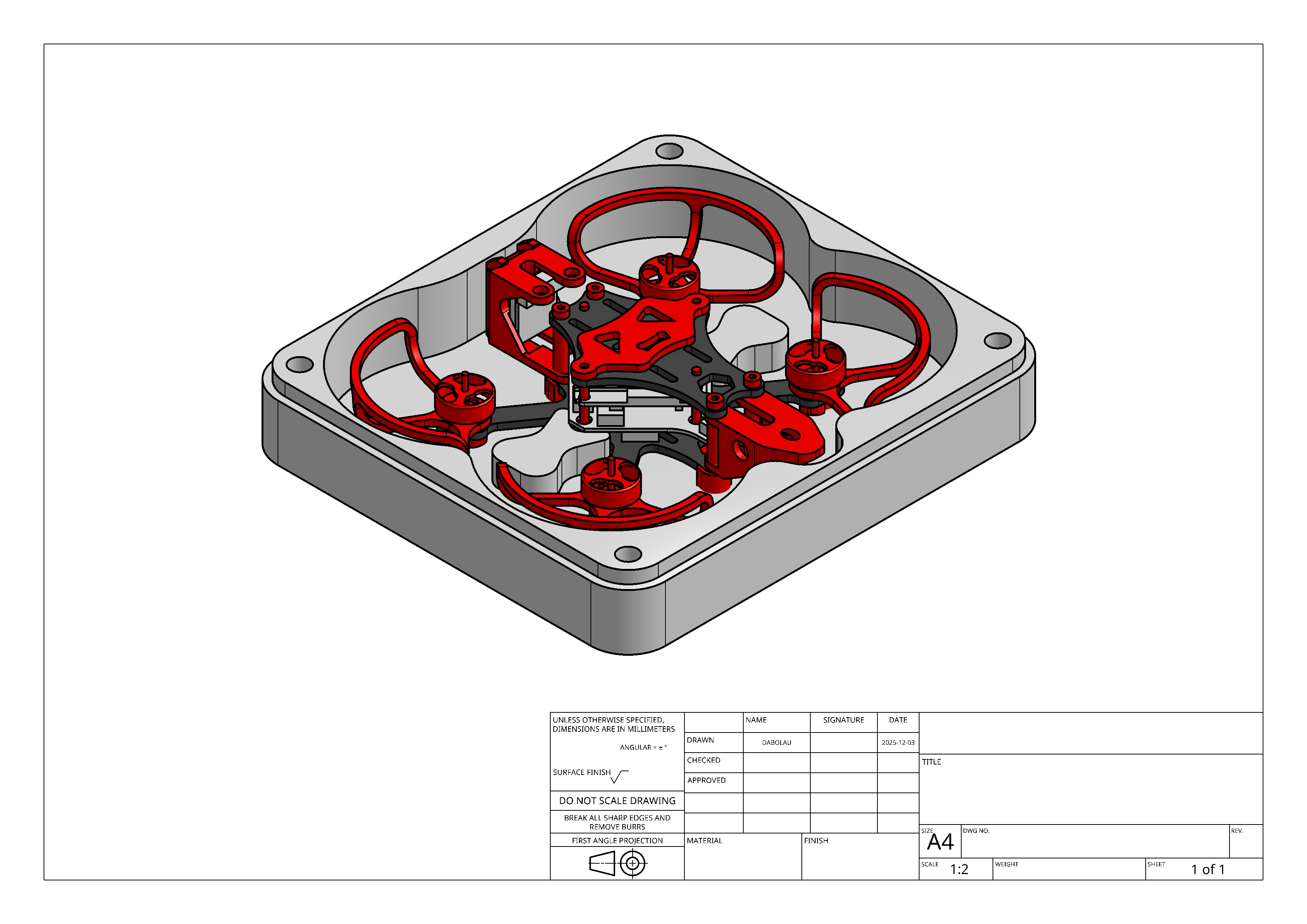

DroneCaseV1

注意：我们需要用到6x2mm圆形磁铁18颗。

Design by 吾等斩去红尘时 on MakerWorld (license: CC0).
