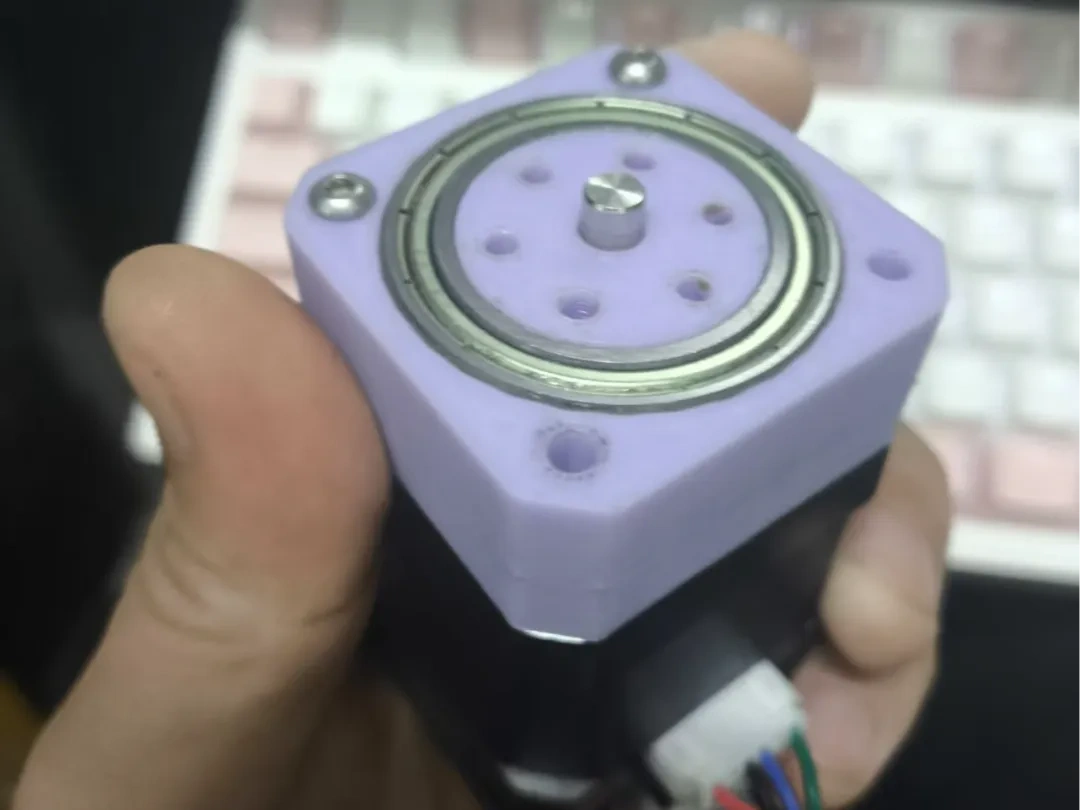

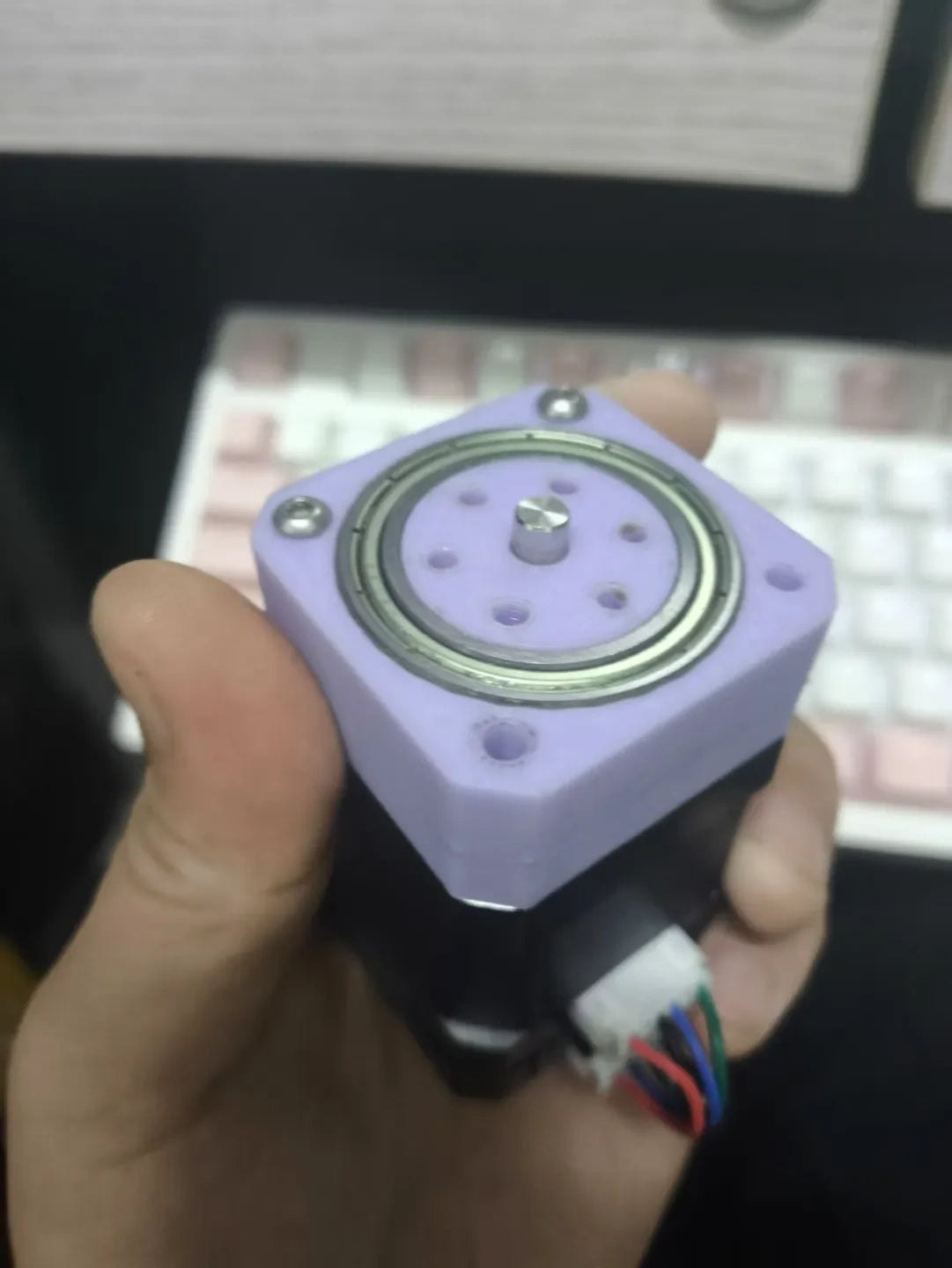

42步进电机 摆线减速器mini 减速比1:20

摆线减速器 42步进电机专用 减速比1:20 成本极低

这里全部采用了PLA材质 填充40% 填充图案采用直线

注意：

内圈0.1到0.2的公差 关系到定位栓的孔是否能塞进去 （我用的+0.1）

外圈 -0.1至-0.15的公差 关系到摆线轮是否能转动（我用的+0.1）

料号和链接
12*8*3.5mm 滚珠轴承 MR128ZZ 8*12*3.5mm 数量 1个 ￥1.86

淘宝链接：深沟球微型小轴承608 MR128 148 688 698 628 638Z ZZ RS内径8mm-淘宝网

37*25*7mm 滚珠轴承 61805-ZZ（铁盖）数量 1个 ￥1.76

淘宝链接：哈尔滨轴承61800 61801 61802 61803 61804 61805 61806Z ZZ 2RS-淘宝网

3*8mm 定位销 数量 21个 ￥ 2 注意看好尺寸

淘宝链接：轴承钢滚针圆柱销定位销实心销子固定销钉m2m3m4m5m6m8m10m12mm-tmall.com天猫

Design by 装逼让你飞起来 on MakerWorld (license: BY).
