AMS Spool BBS

EN

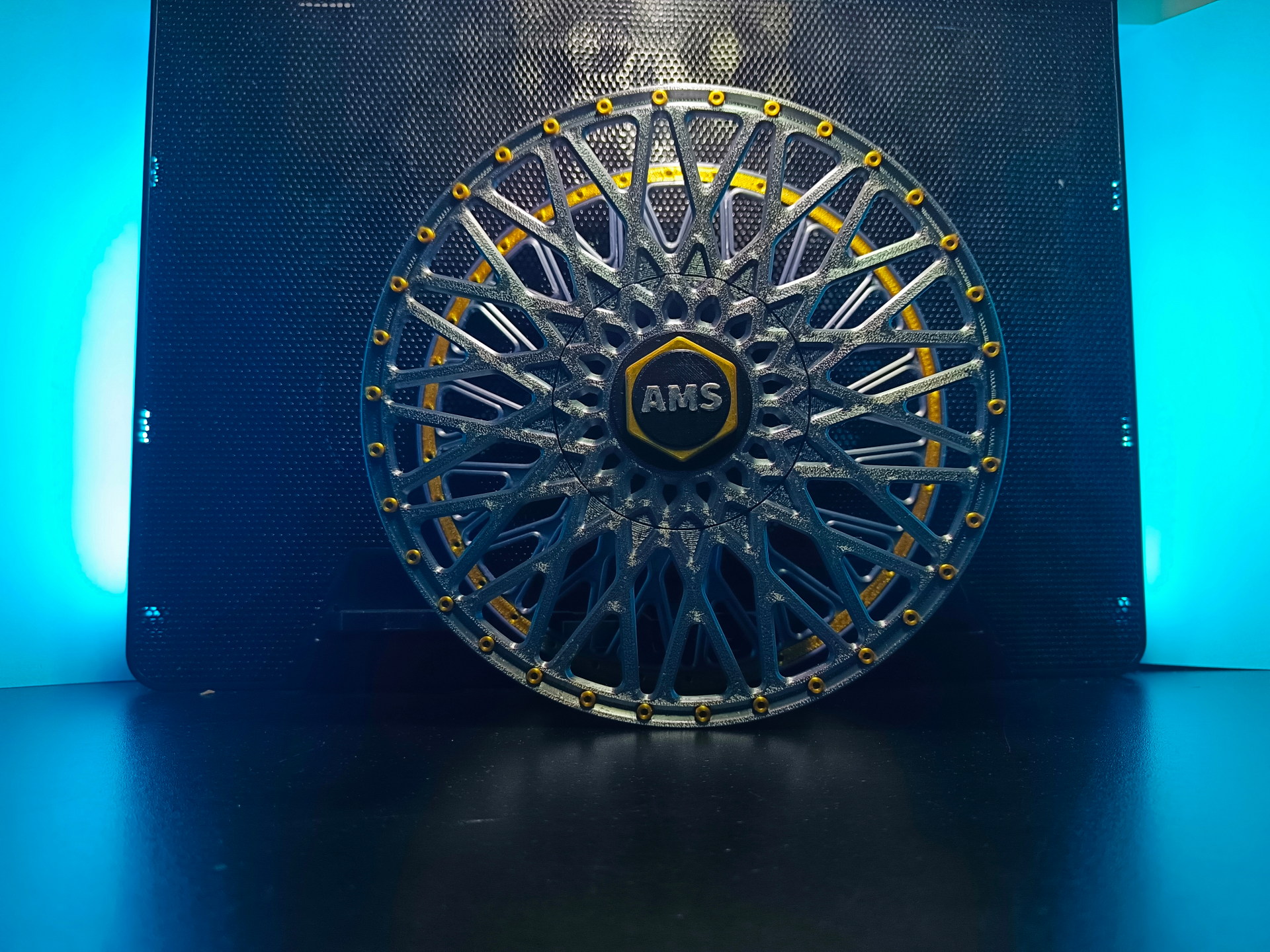

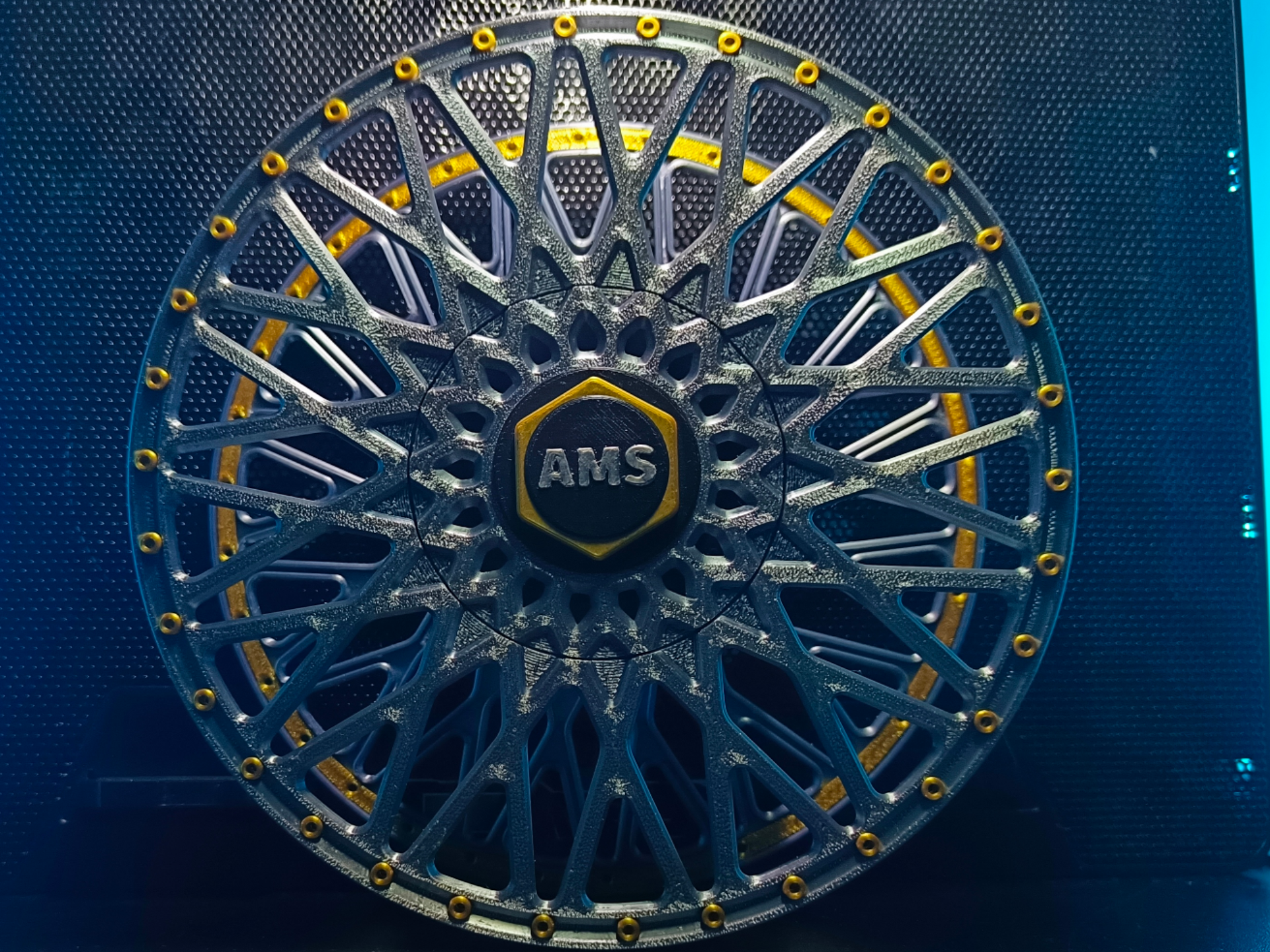

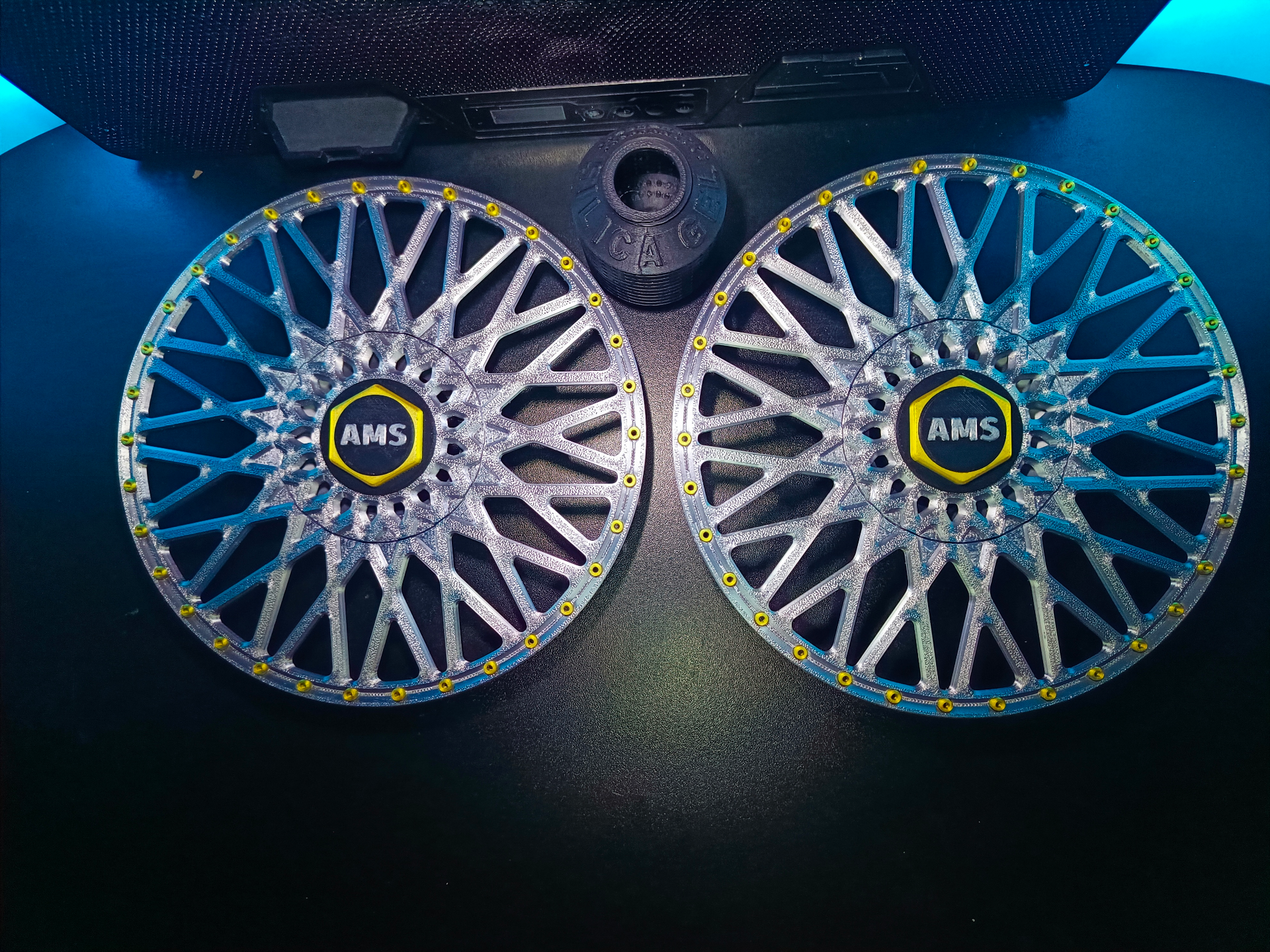

AMS spool imitating a BBS car rim, I put a lot of work into this project to make everything well thought out and sensible, you can download the entire complete model with accessories, the model is printed on a 0.6 nozzle as well as a 0.4 nozzle, tested, designed for the smallest possible number of supports and filament changes, the accuracy of the fit is measured after printing (<0.06mm nozzle 0.4) (<0.1mm nozzle 0.6mm), so if something doesn't suit you, I recommend calibrating your X/Y axis machine and now about the project:

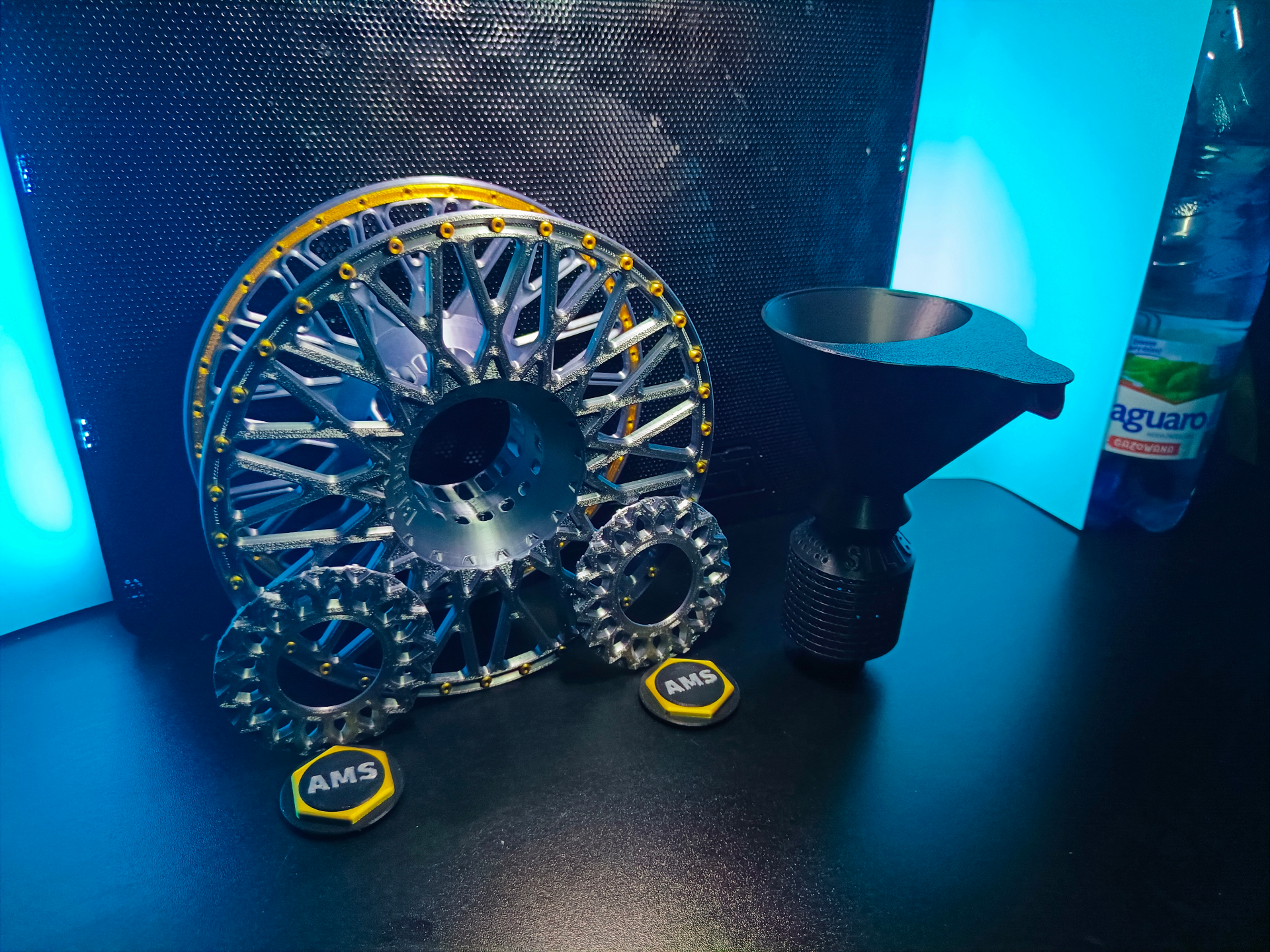

- The spool consists of 9 elements and accessories

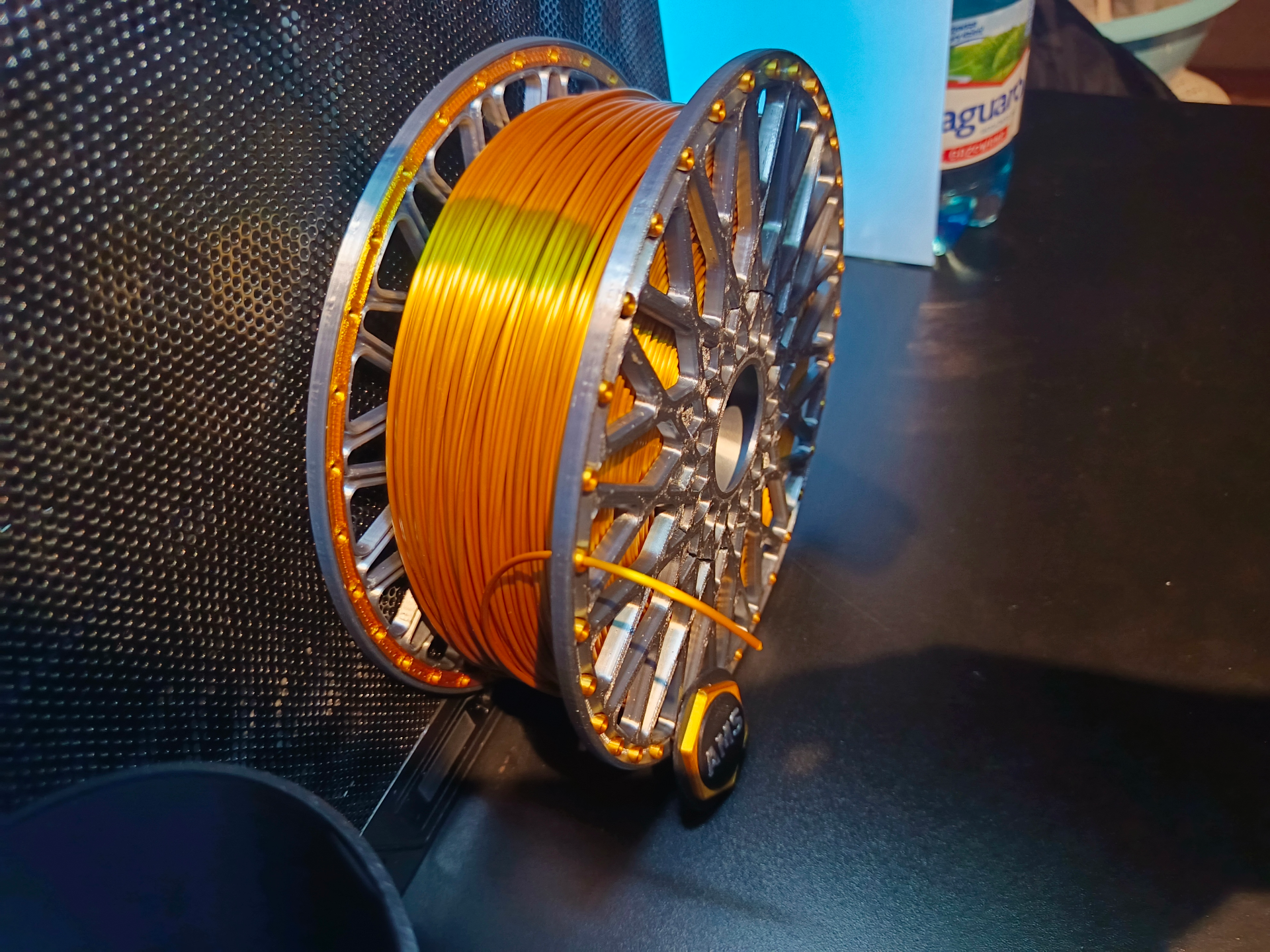

-- The spool itself is ready to use after printing 2 elements (7h print 2pcs) (table 1 and 2) The spool is designed with ventilation channels supporting the filament drying process from the inside (only filament wound), possibility of mounting filament wound on a cardboard roll

--- 2 pcs of rim caps with ventilation channels for the silica gel tank

---- 2 pcs of nuts fastening the container inside the rim

----- 2 pcs of outlines imitating screws for the rim, they can also be used to insert the end of the filament

---- container for silica gel

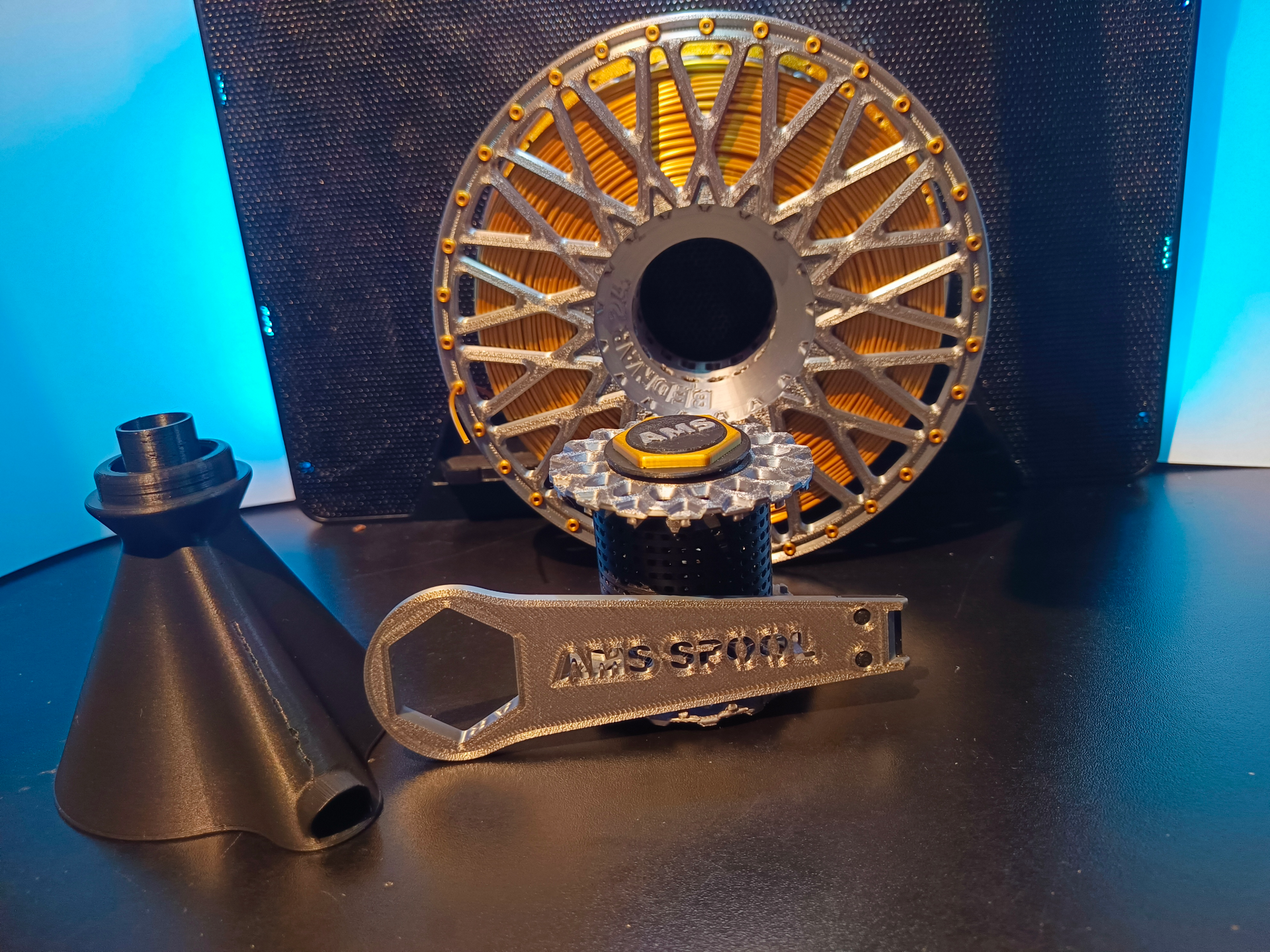

Accessories

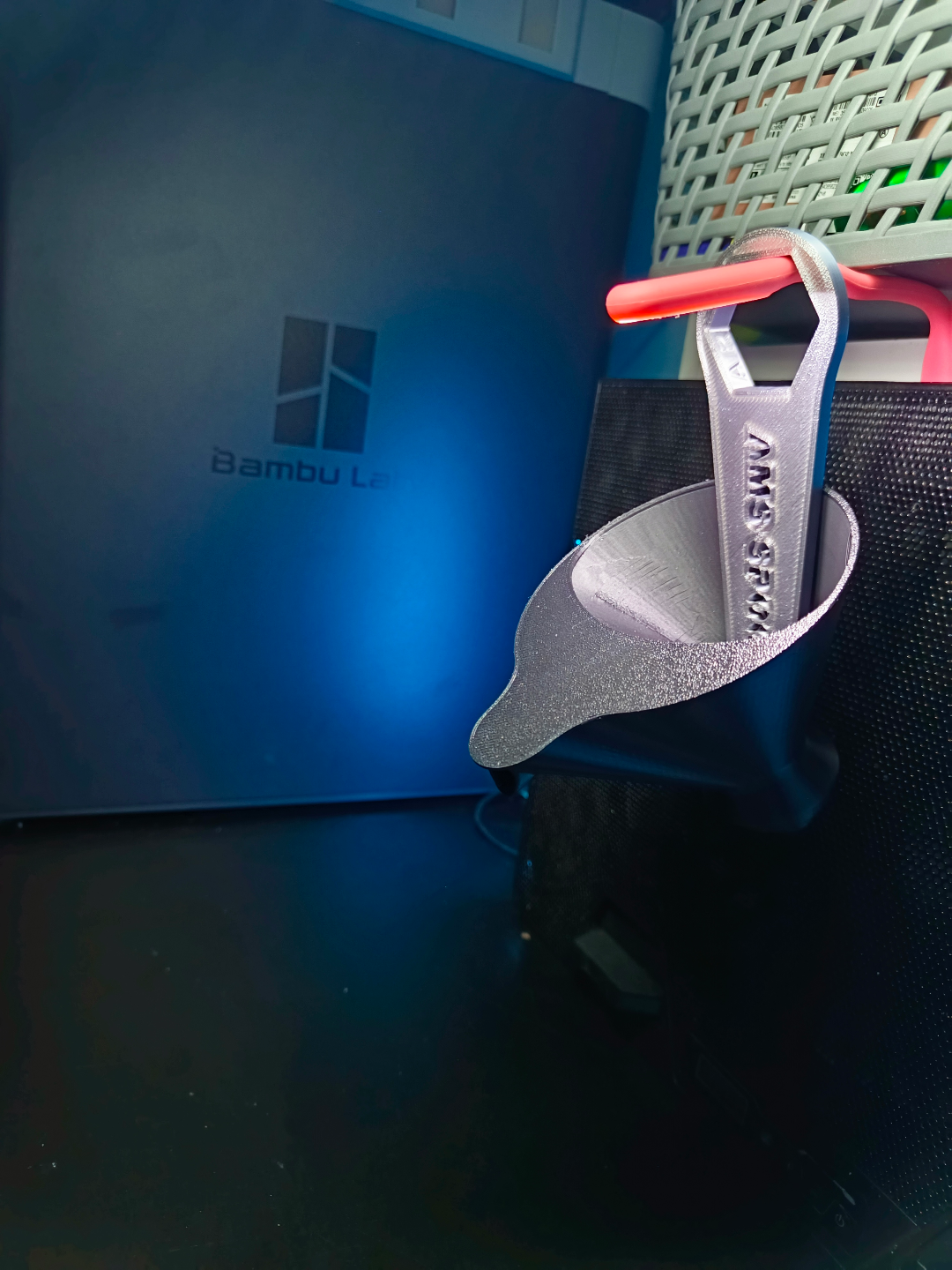

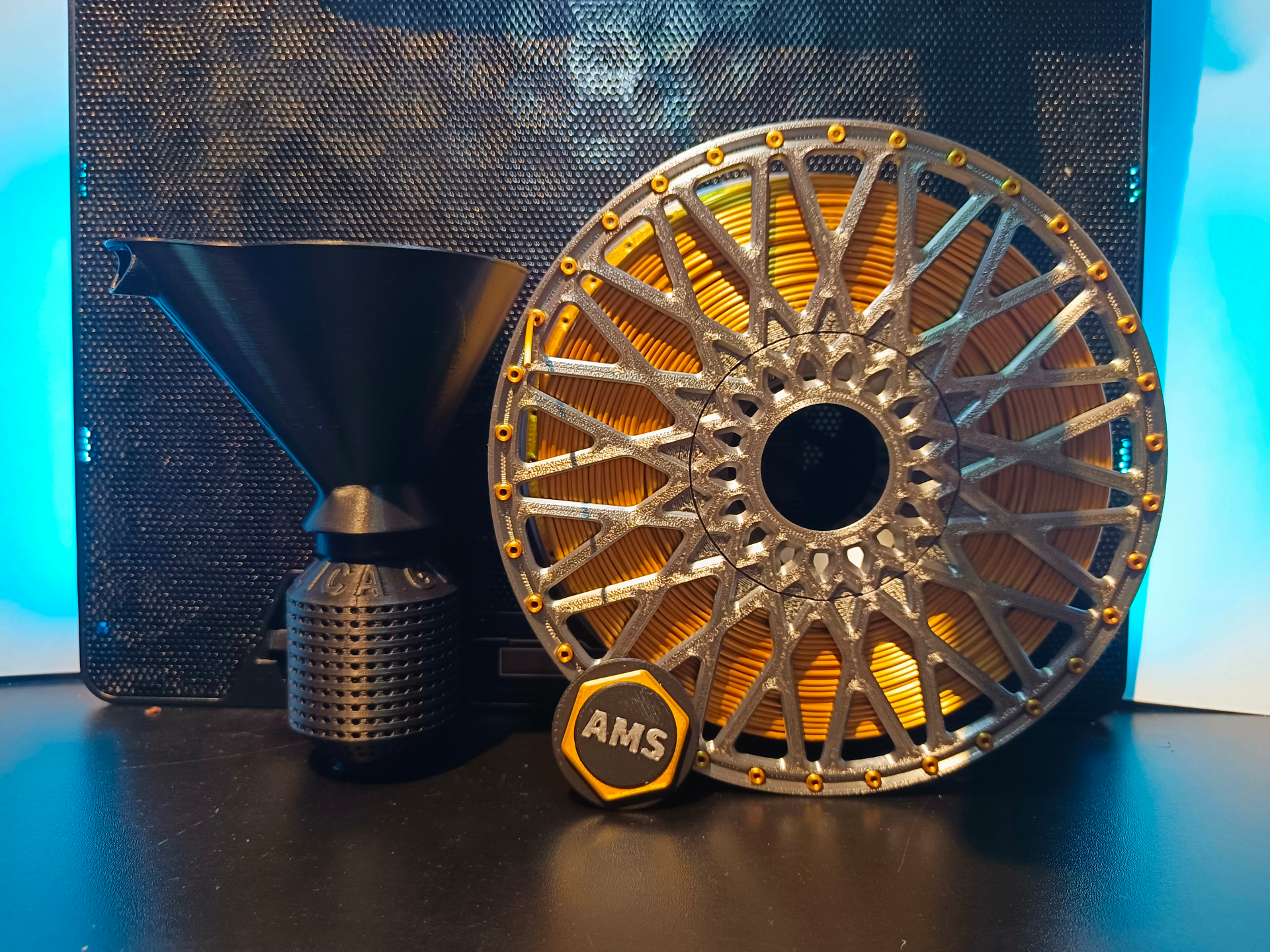

- Funnel with the possibility of pouring silica gel, inside there is a partition that directs the poured granulate without the risk of spilling, in case of pouring too much it is easy to empty the funnel

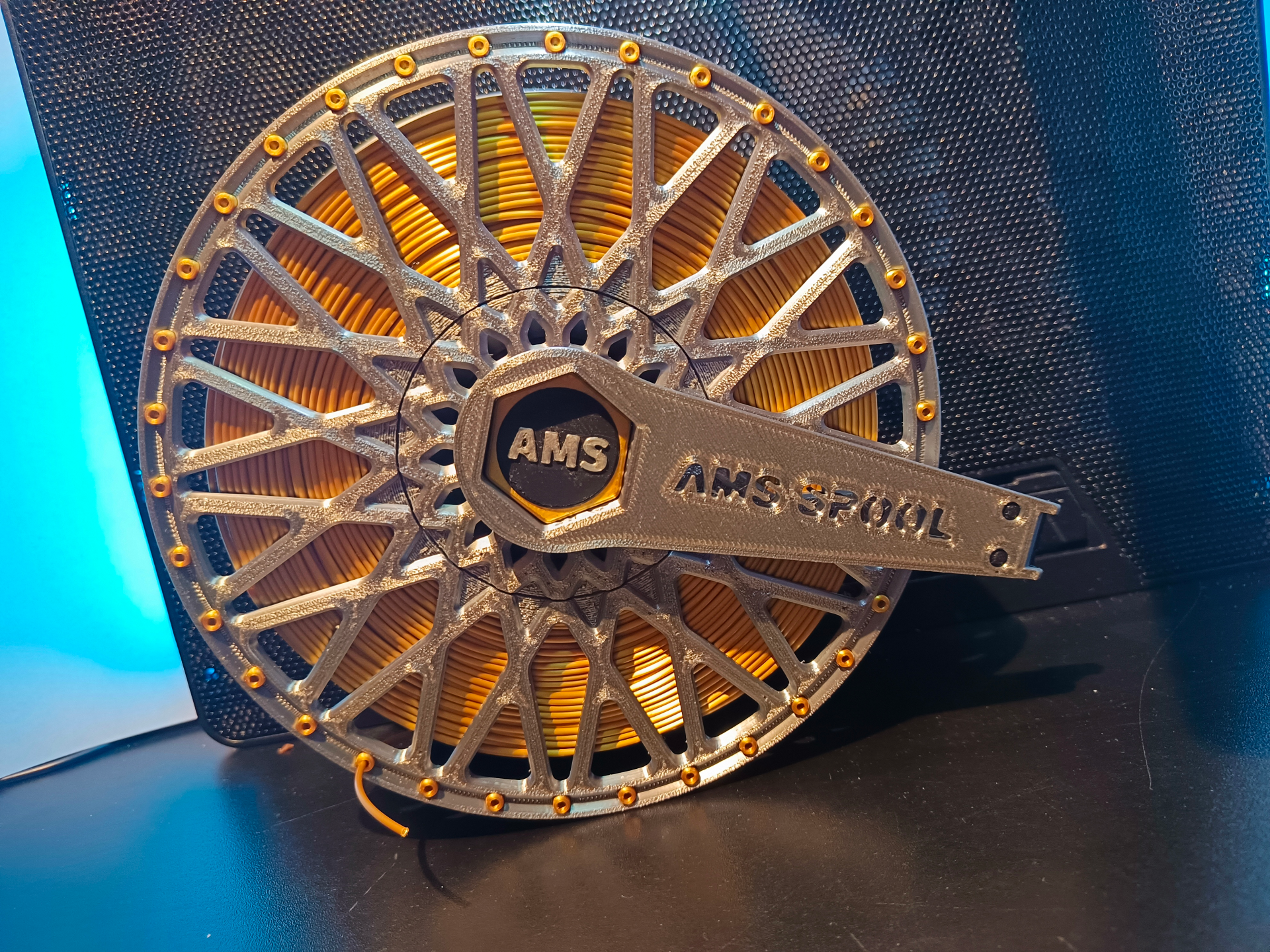

-- Key to help tighten the rim nuts, and it has a scraper function to remove print residues on the countertop (soon an update of the key mounted under the blade)

--- blade spatuals Project for private use (non-commercial, I do not allow copying for financial gain) under these conditions the project will remain free, if you want a remix please inform me in advance) project signed with the creator's logo from the bambu lab website

PL

AMS szpula imitujaca felge samochodu BBS , wiele pracy poswieciłem na dany projekt by wszystko było przemyślane i sensowne , do pobrania jest cały kapletny model z akcesoriami model drukowany na dyszy 0.6 jak i rowniez 0.4 przetestowane , projektowany pod jak najmniejsza ilosć podpór i zmian filamentu , dokładność spasowania mierzona po wydrukowaniu (<0.06mm dysza 0.4) (<0.1mm dysza 0.6mm) ,wiec gdy tobie cos niepasuje polecam skalibrowanie swojej maszyny osi X/Y a teraz o projekcie:
-Szpula składa sie z 9 Elementów i Akcesori
--Sama szpula juz gotowa do uzycia po wydrukowaniu 2 elementów(wydruk 7h 2szt) ( blat 1i2) Szpula zaprojektowana z kanałami wentylacyjnymi wspomagajacymi proces suszenia filamentu od srodka( tylko filament nawiniety) , mozliwośc montażu filamentu nawinietego na rolke karonową
--- 2 szt zaslepek felki z kanałami wentylacyjnymi do zbiornika na silica gel
---- 2 szt nakretki spinajacy pojemnik wewnatrz felgi
----- 2 szt obrysowki imitujace sruby do felgi maja zastosowanie tez włozenia konca filamentu
---- pojemnik na silica gel
Akcesoria
-Lejek z mozliwoscia nasypania silica gel , wewnatrz znajduje sie przegroda która kieruje sypany granulat bez obawy na rosypanie ,w przypadku nasypania za duzo łatwego oprużnienia lejka
-- Klucz wpomagajacy dokrecenie nakretek felgi przy czym ma funkcje skrobaka do usuwania pozostałości wydruku na blacie ( niebawem aktualizajca klucza montowana pod ostrze )
--- ostrze skrobaka

Projekt do uzytku prywatnego ( nie komercyjnego nie zewalam na kopiowanie w celach korzyci majatkowych) na tych warunkach projekt pozostanie darmowy , jezeli chcesz remix prosze o wczesniejsze poinformowanie) projekt sygnowany logiem tworcy ze strony bambu lab


Design by Bednar24 on MakerWorld (license: BY-ND).
