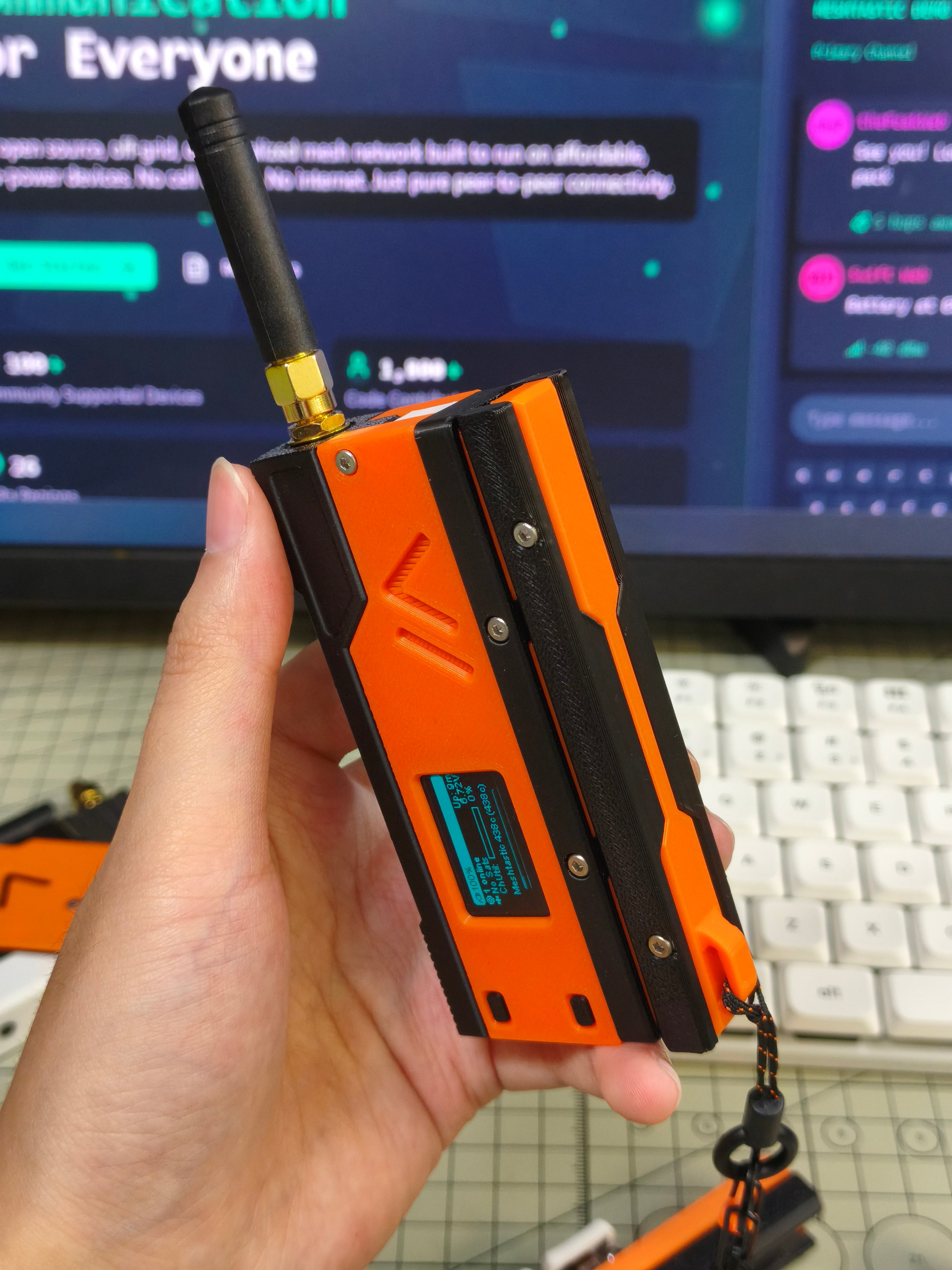

MeshSlide - Modular Meshtastic Case for Heltec V4

MeshSlide - 适用于 Heltec V4 的模块化 Meshtastic 外壳

此打印套件适用于 Heltec V4

请注意, 此打印套件仅包含 MeshSlide 主体与 SlideZero 模块; SlideRotary, SlideTriple, SlideKB 等扩展模块请在我的主页搜索查找

特性

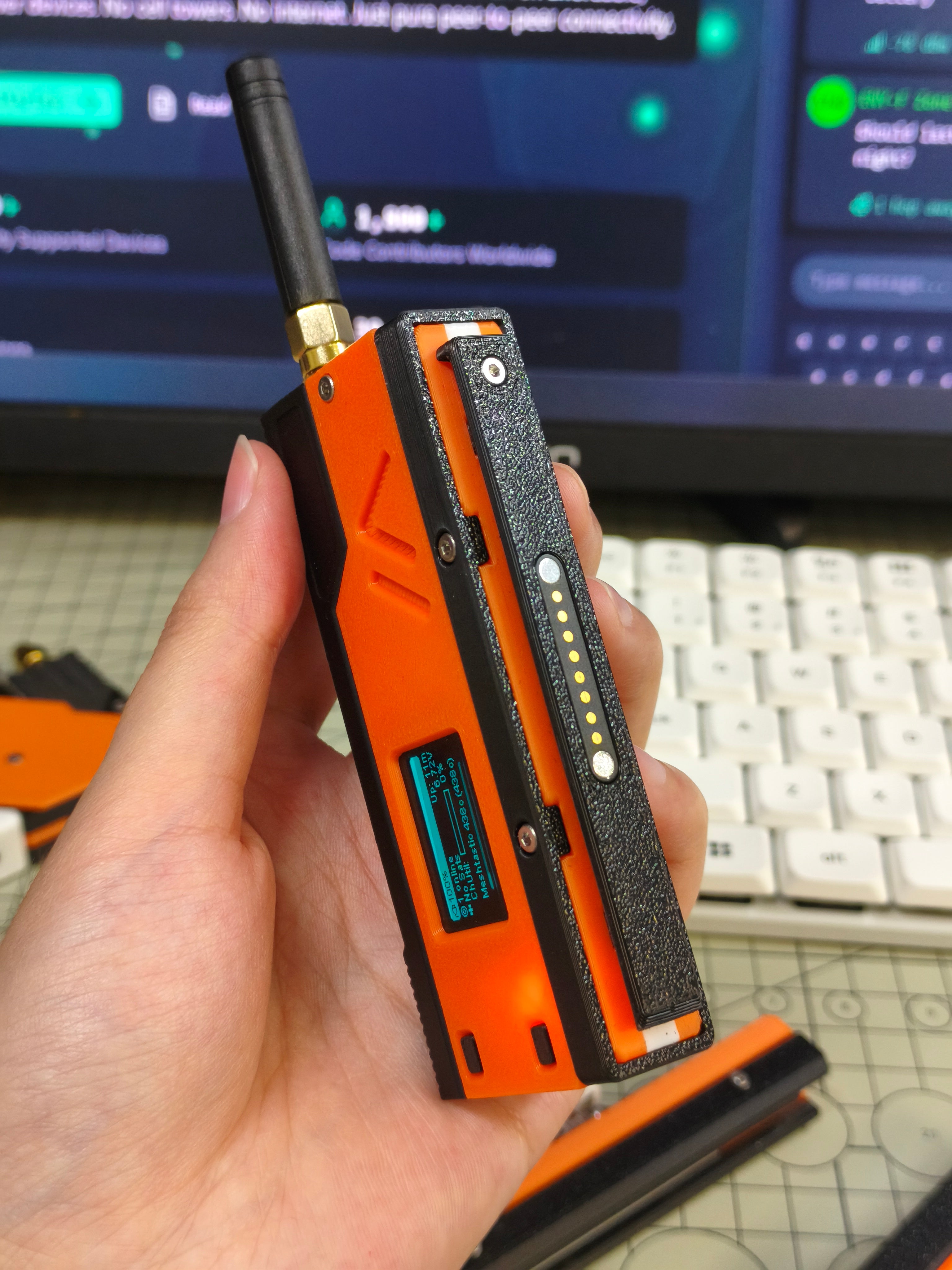

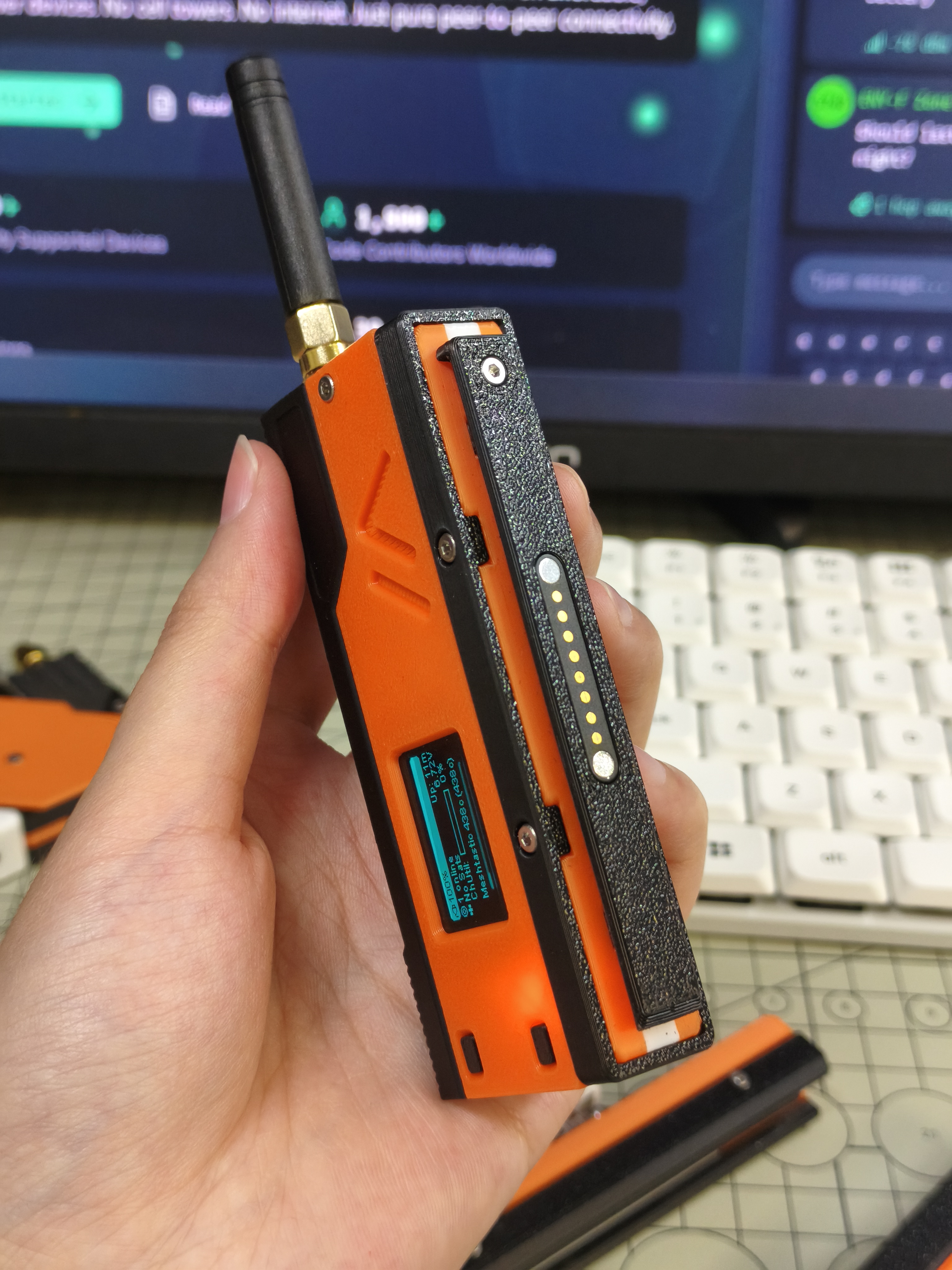

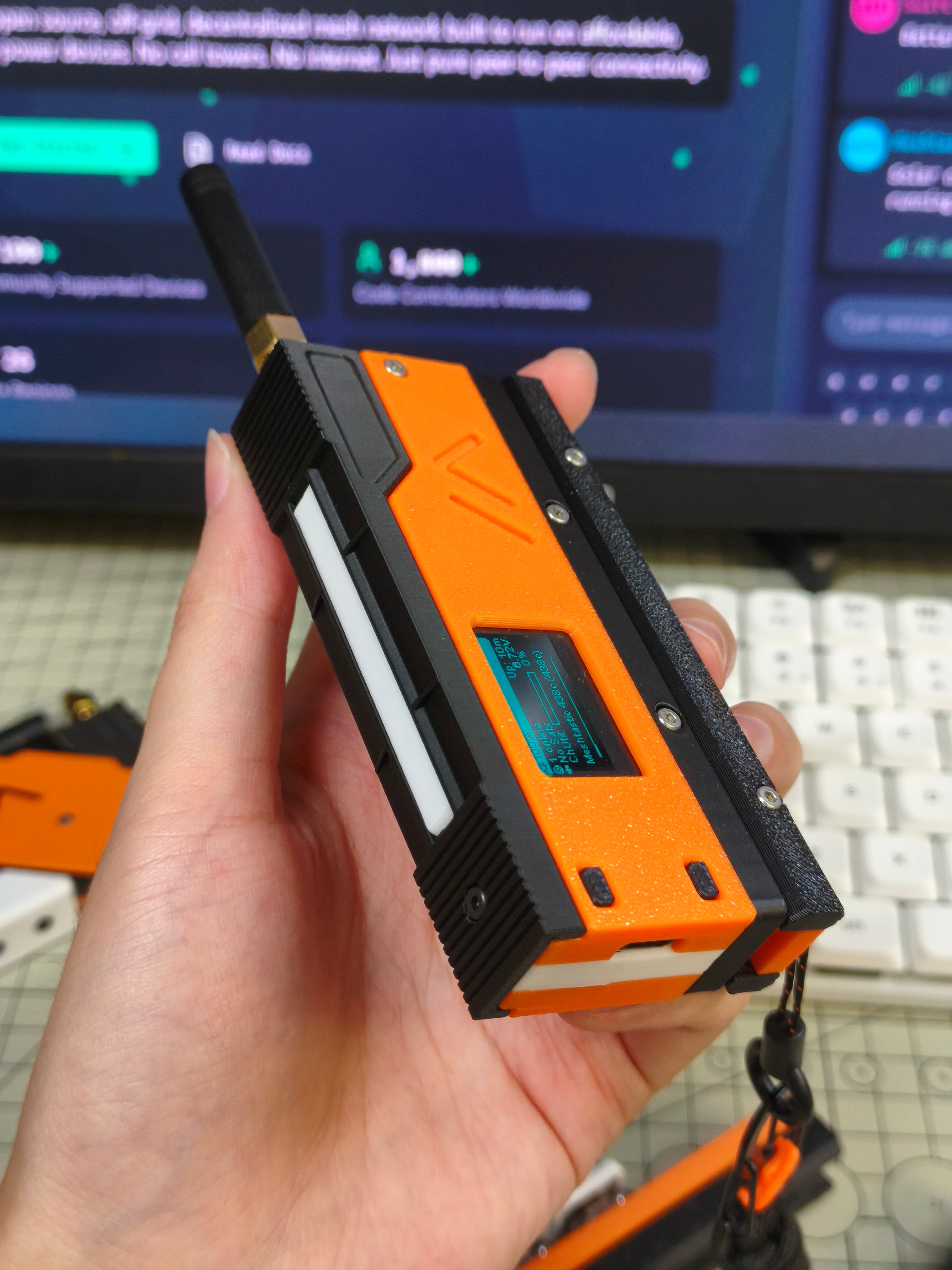

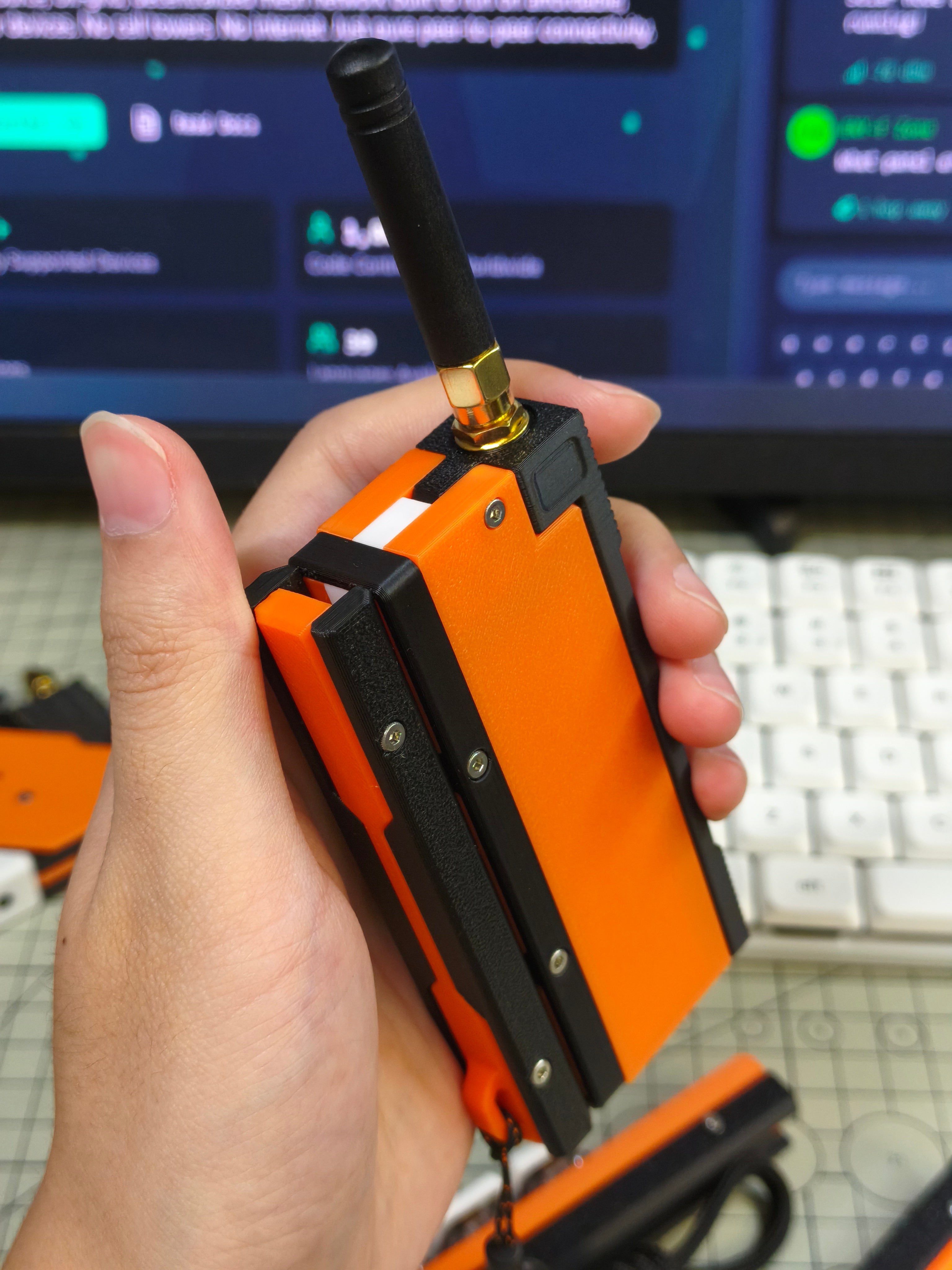

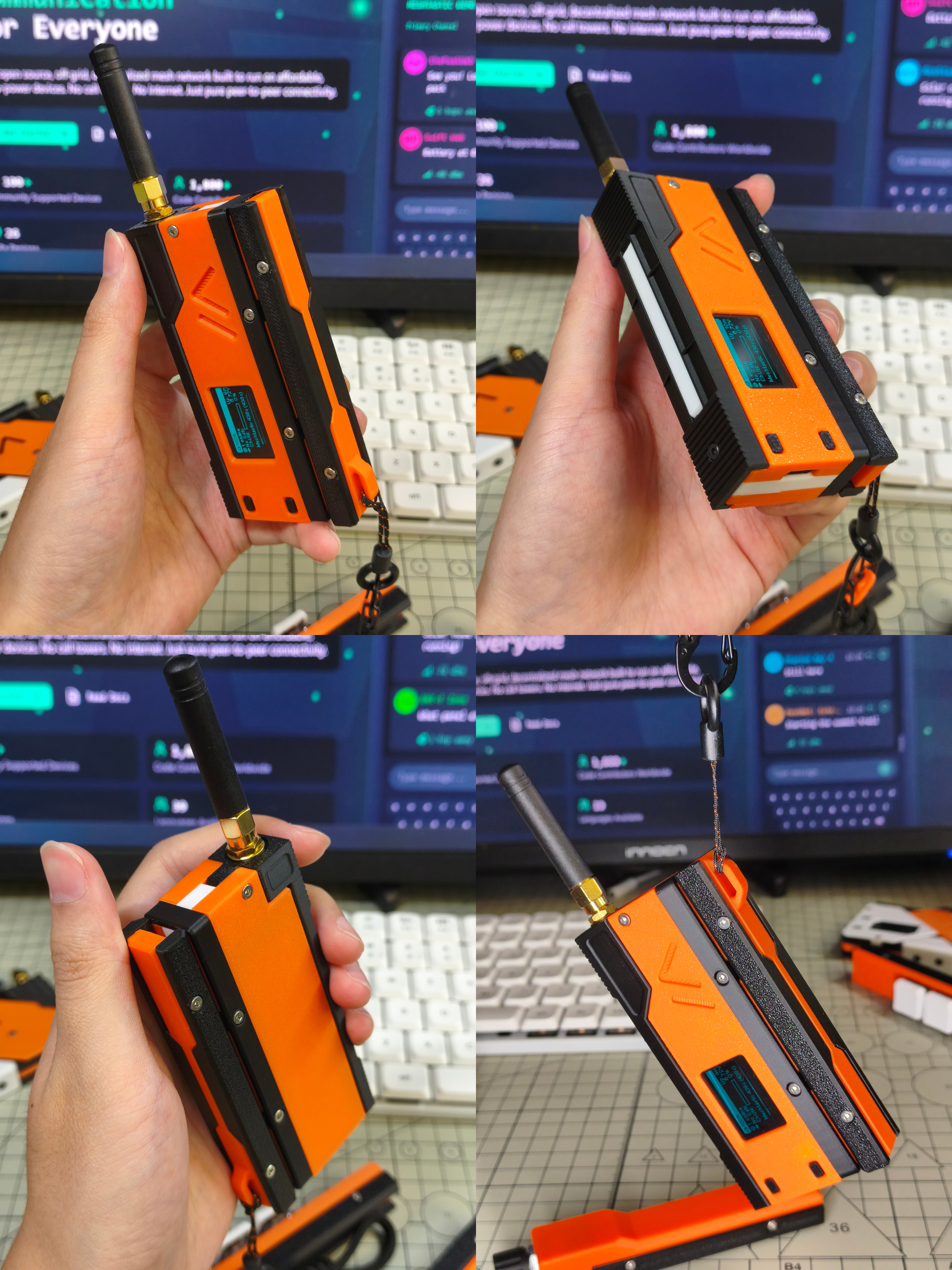

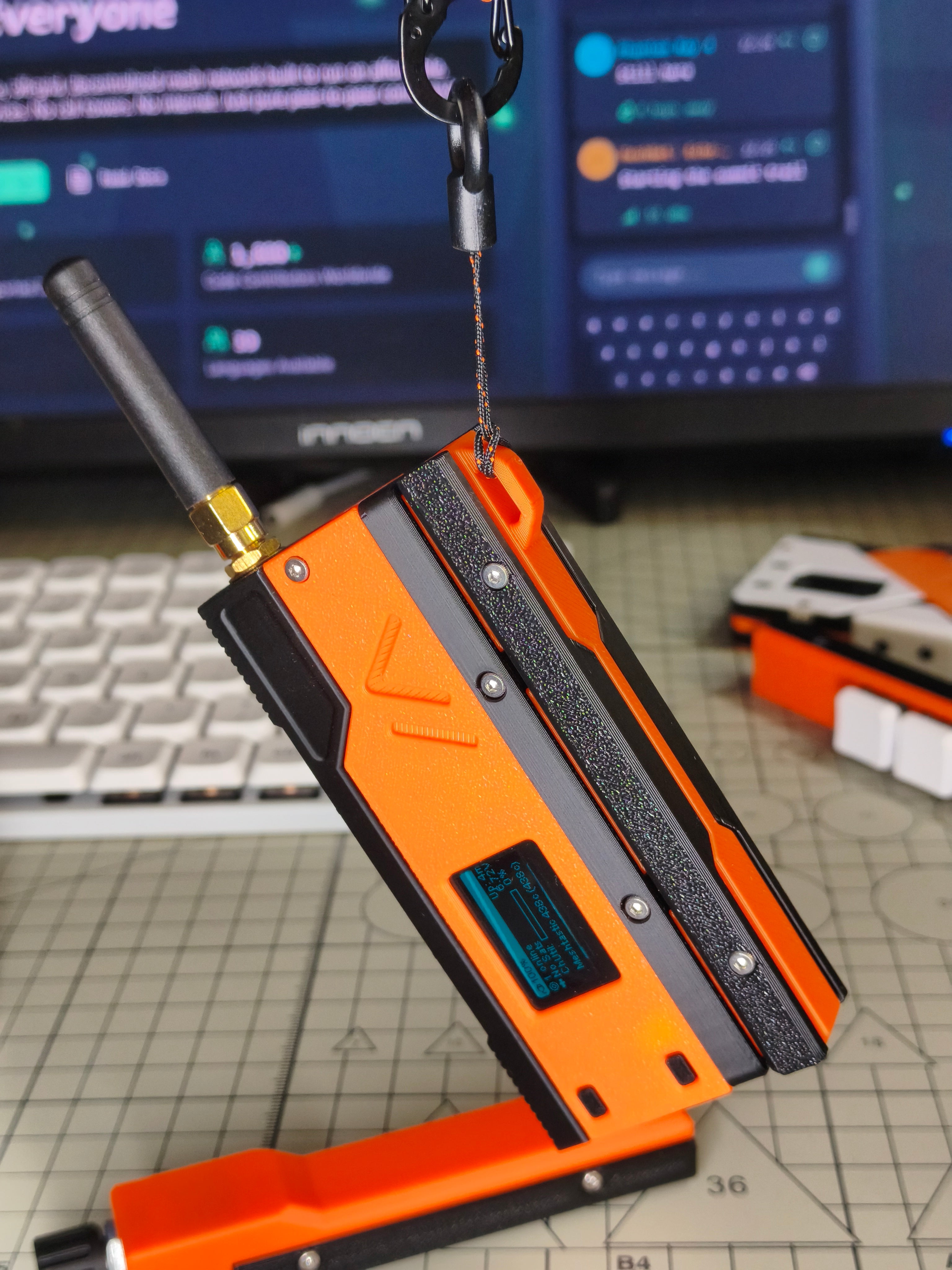

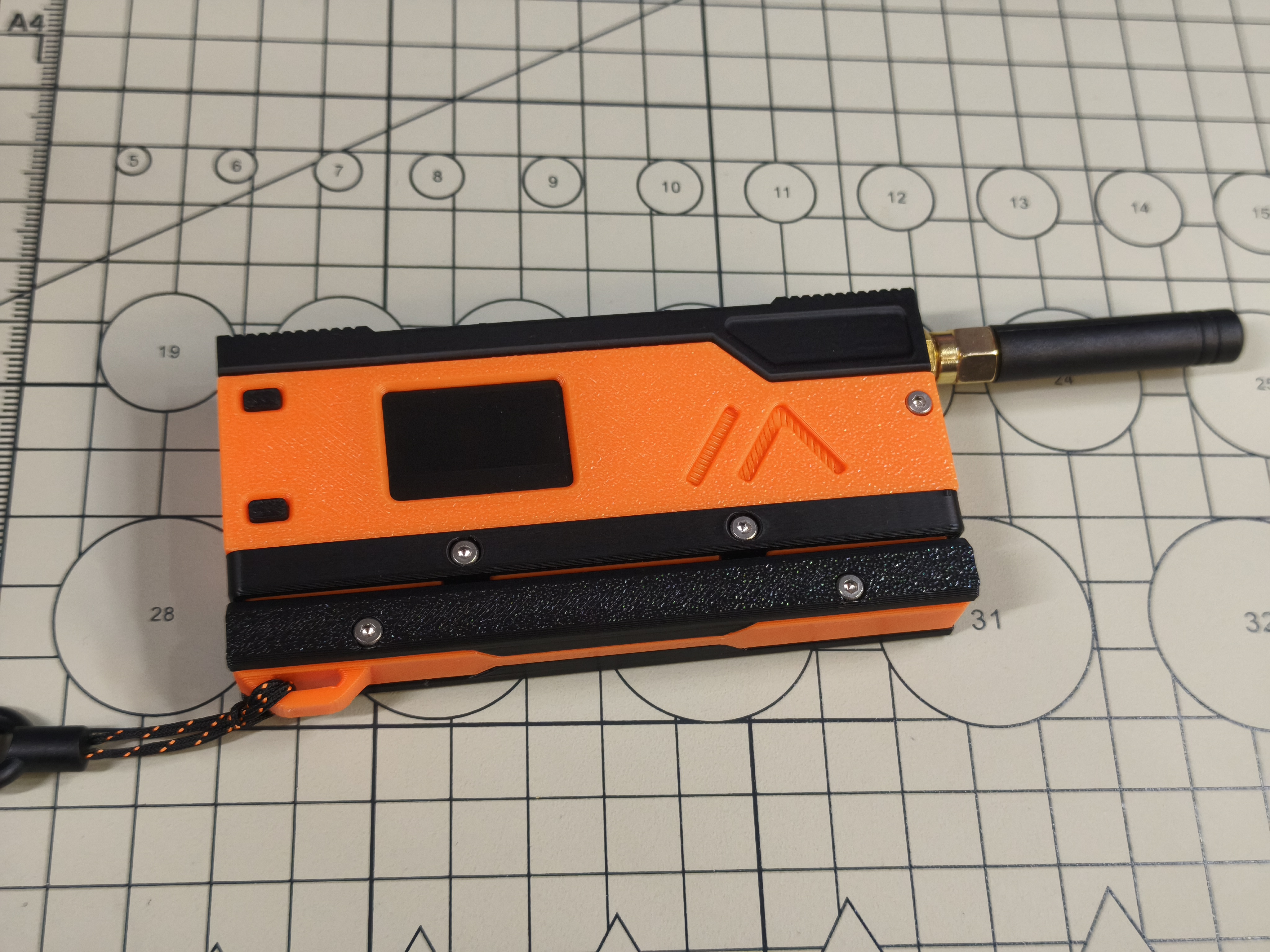

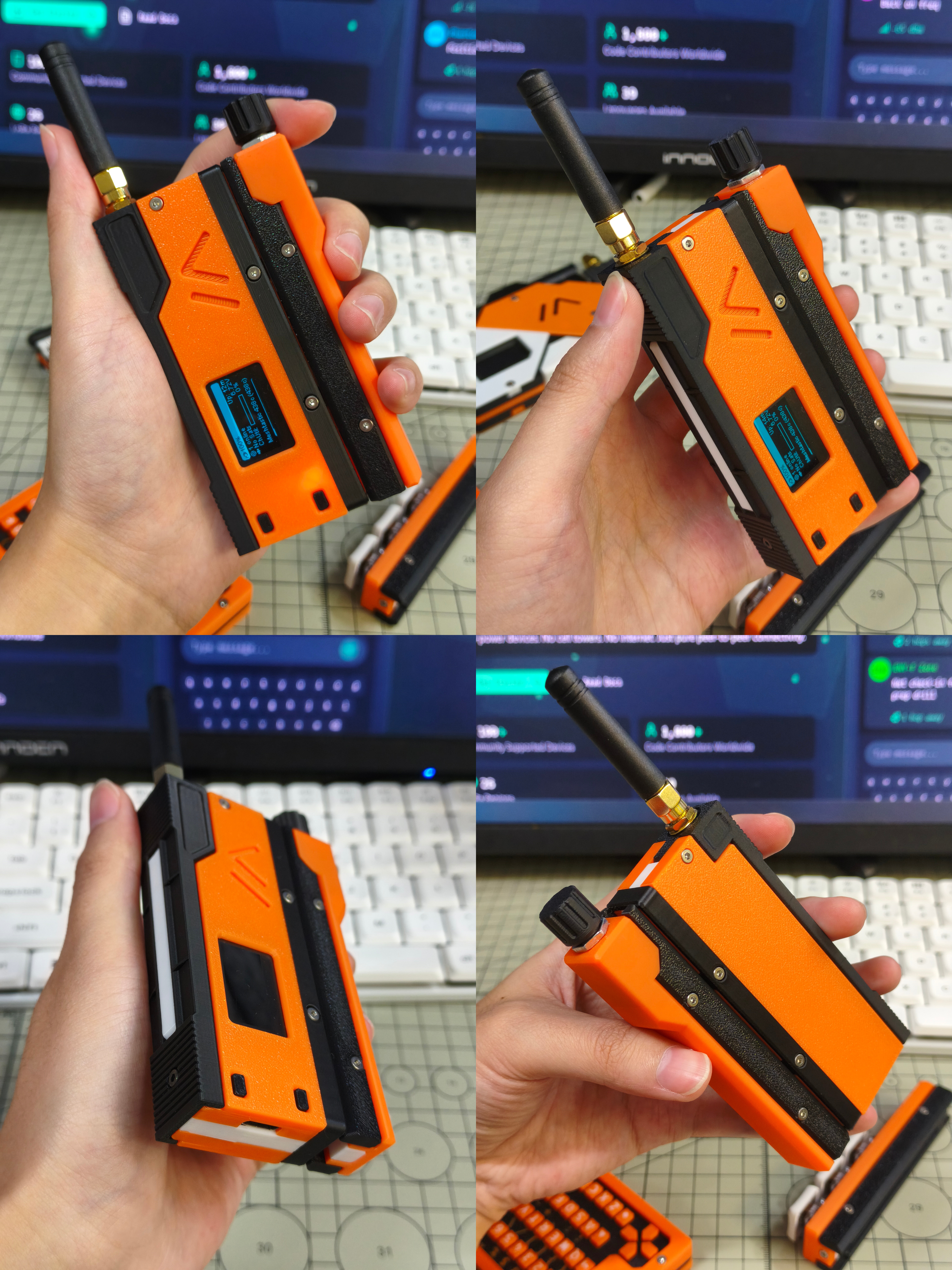

MeshSlide 是一款模块化 Meshtastic 外壳, 专为 Heltec V4 设计. 采用滑入式 pogopin 导轨, 支持热插拔扩展

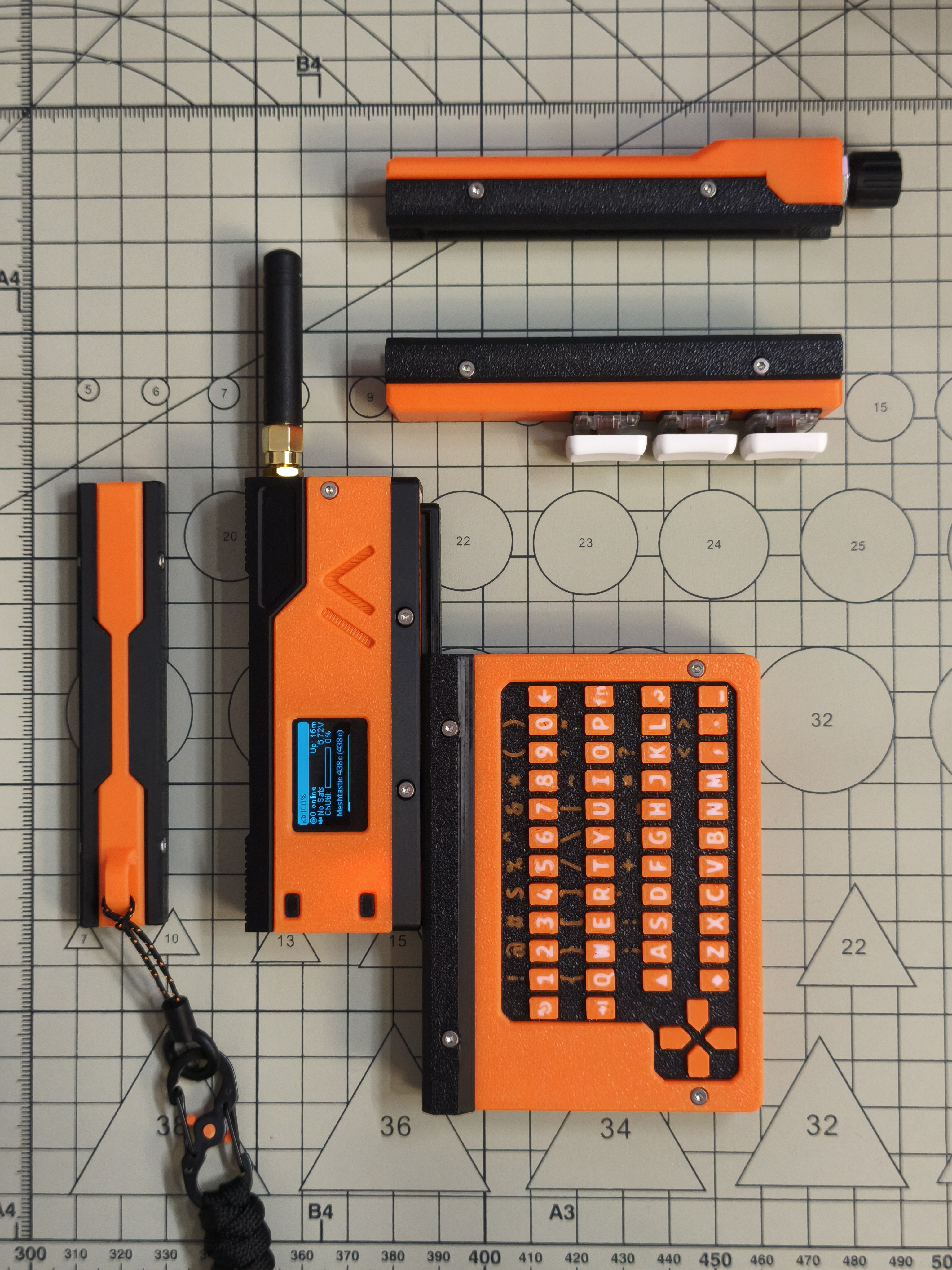

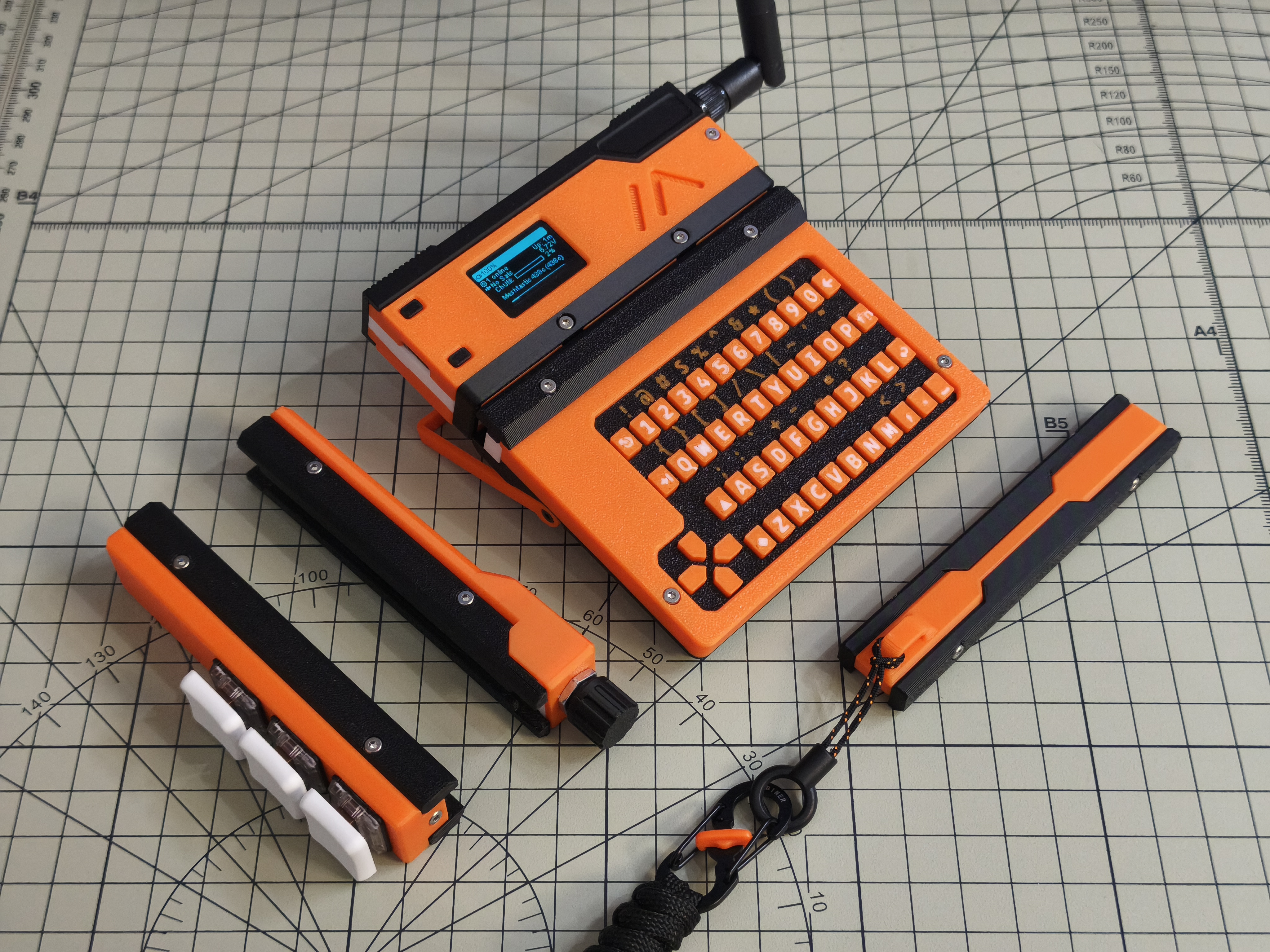

目前已为 MeshSlide 设计出 4 个扩展模块:

• SlideZero - 带挂绳孔的导轨触点保护模块, 无任何功能
• SlideRotary - 基于 EC11 的旋钮模块
• SlideTriple - 基于 Kailh/Gateron 矮轴的按键模块
• SlideKB - 基于 CardKB 的全键盘输入模块

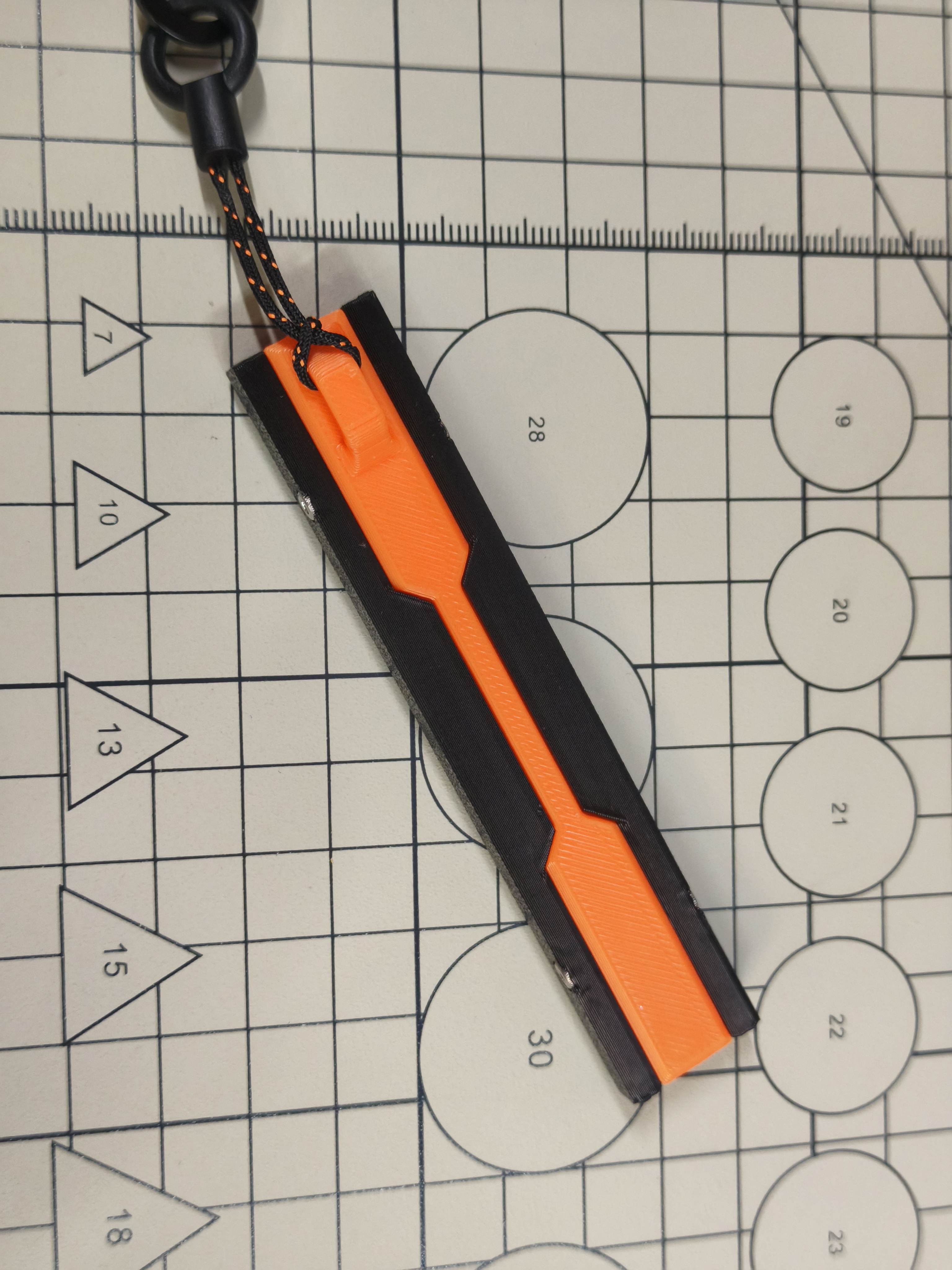

SlideZero

占位保护模块

• 主要用于遮盖保护导轨与 pogopin 触点
• 包含一个挂绳孔, 可以通过切换滑入方向调整挂绳孔的位置

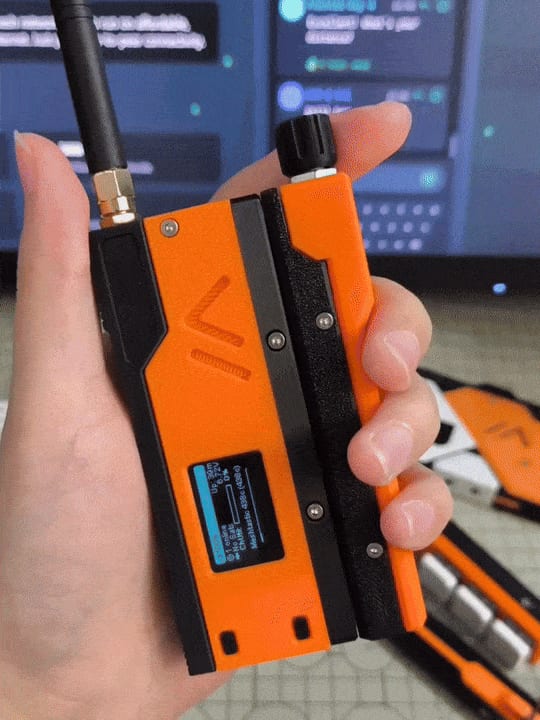

SlideRotary

基于 EC11 旋转编码器的旋钮模块

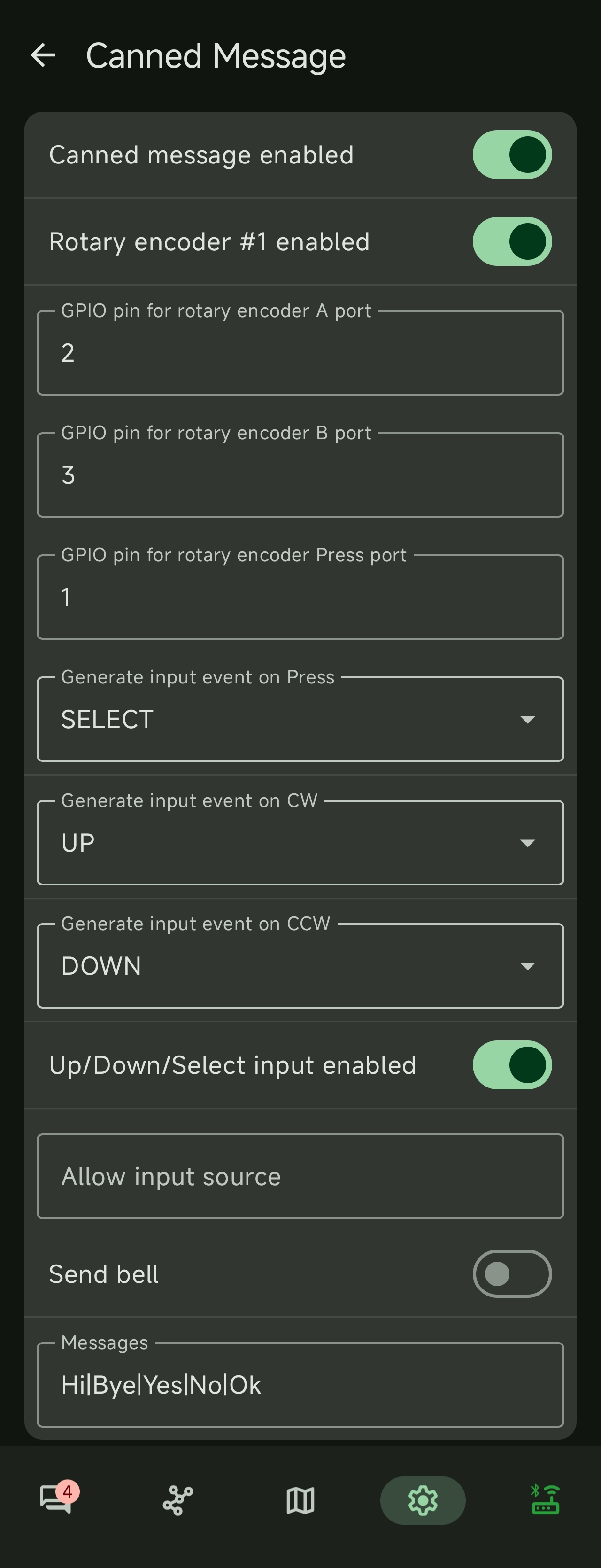

• 顺时针/逆时针旋转滚动 + 按下确认
• 用于菜单导航, 预设消息选择

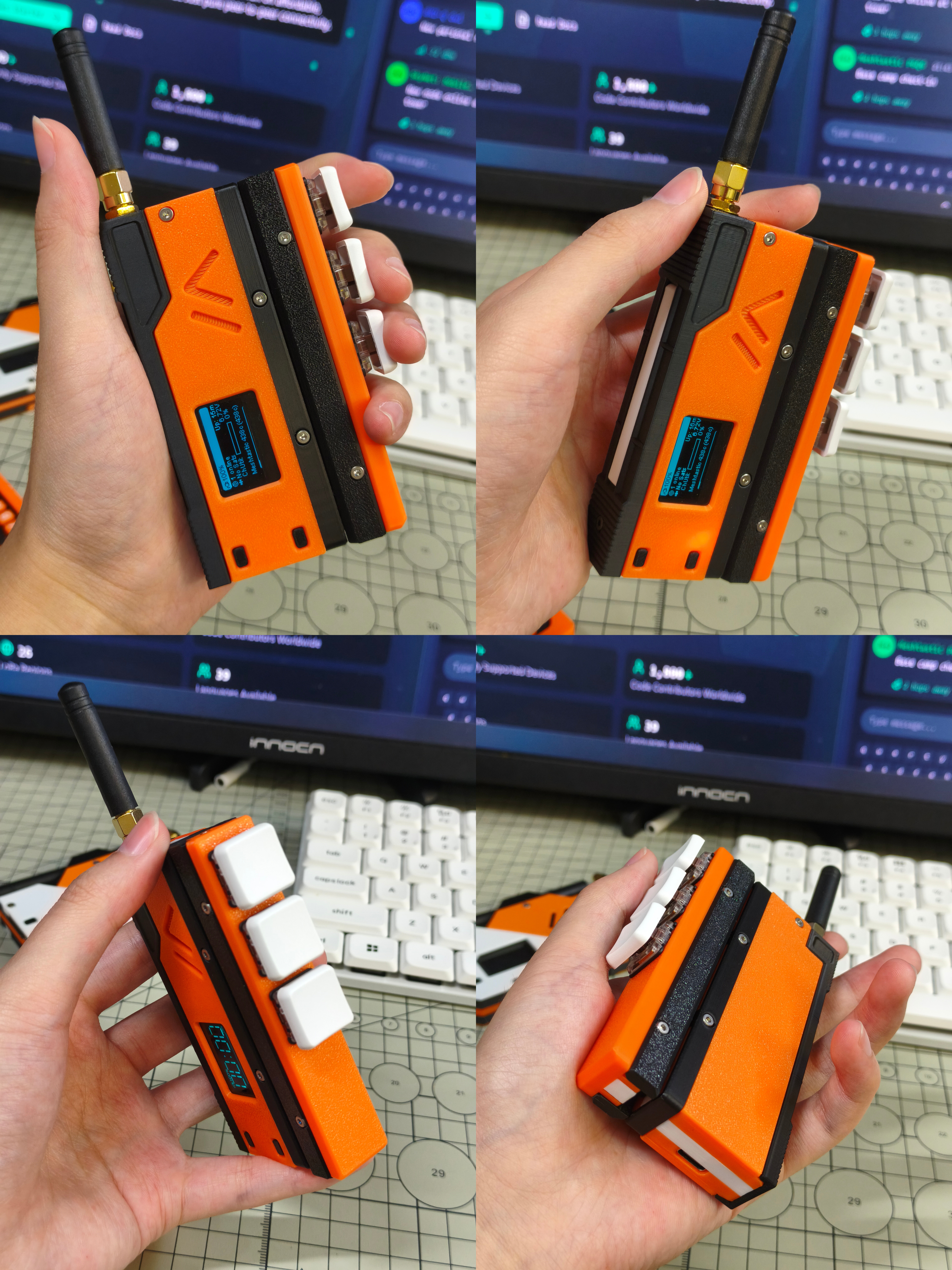

SlideTriple

基于 Kailh/Gateron 矮轴的按键模块

• 从上至下依次为 上, 下, 确认
• 用于菜单导航, 预设消息选择

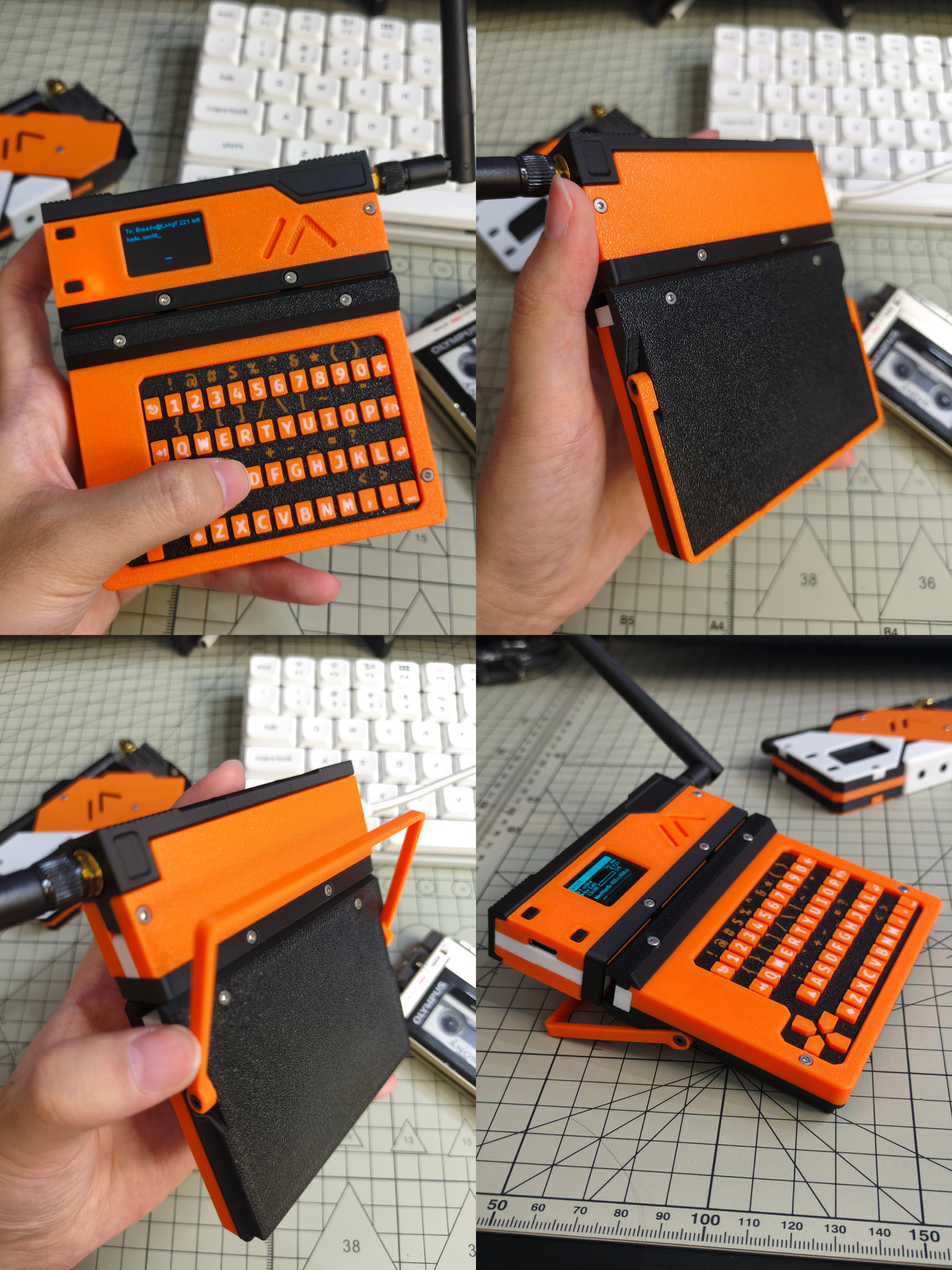

SlideKB

基于 CardKB 的全键盘输入模块

• 使用键盘实现完整的文本输入
• 带可调节支架, 可切换手持/桌面模式
• 内部预留 76mm x 46mm x 5mm 的安装/走线空间, 可用于放置额外的传感器

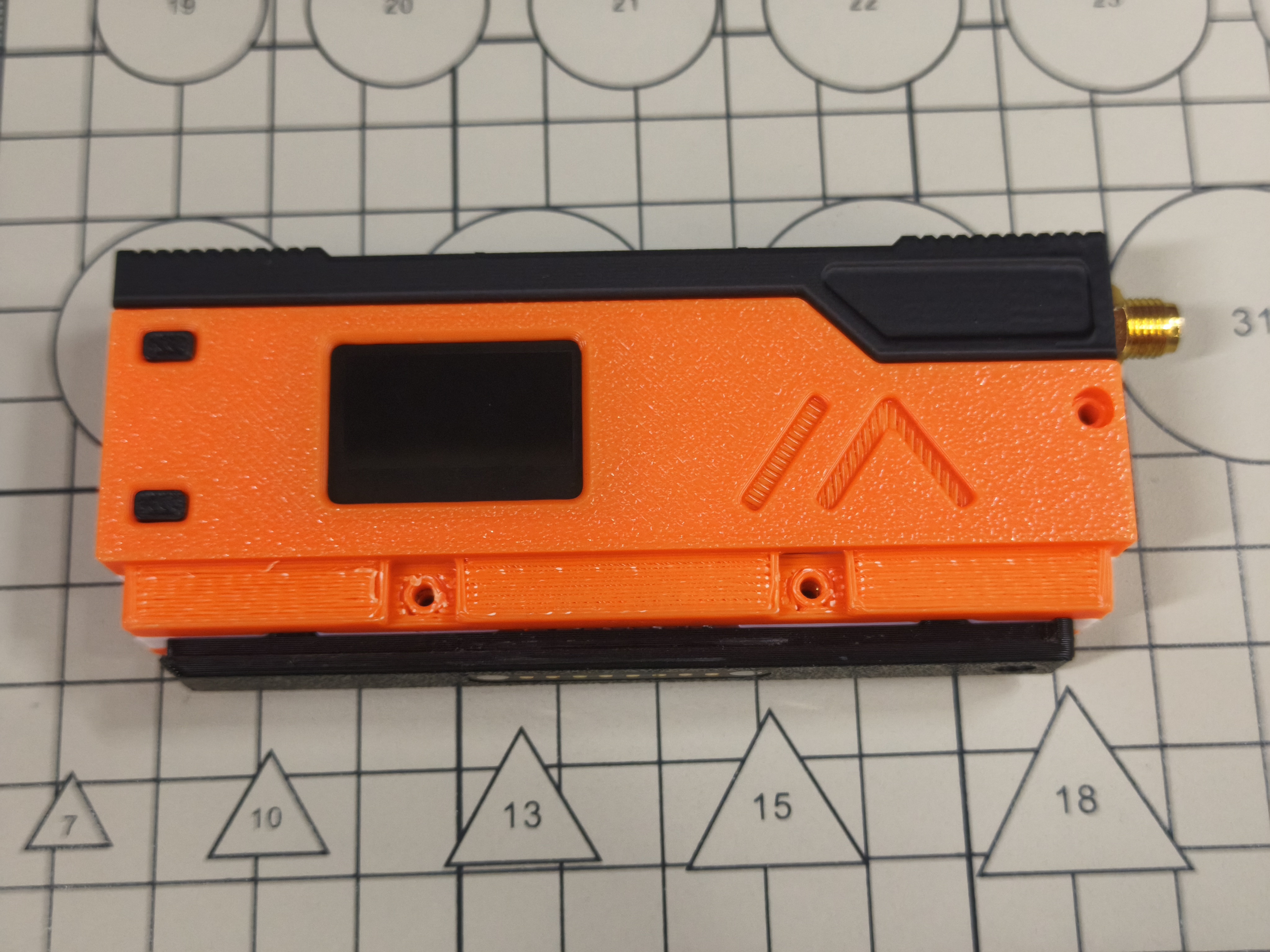

MeshSlide

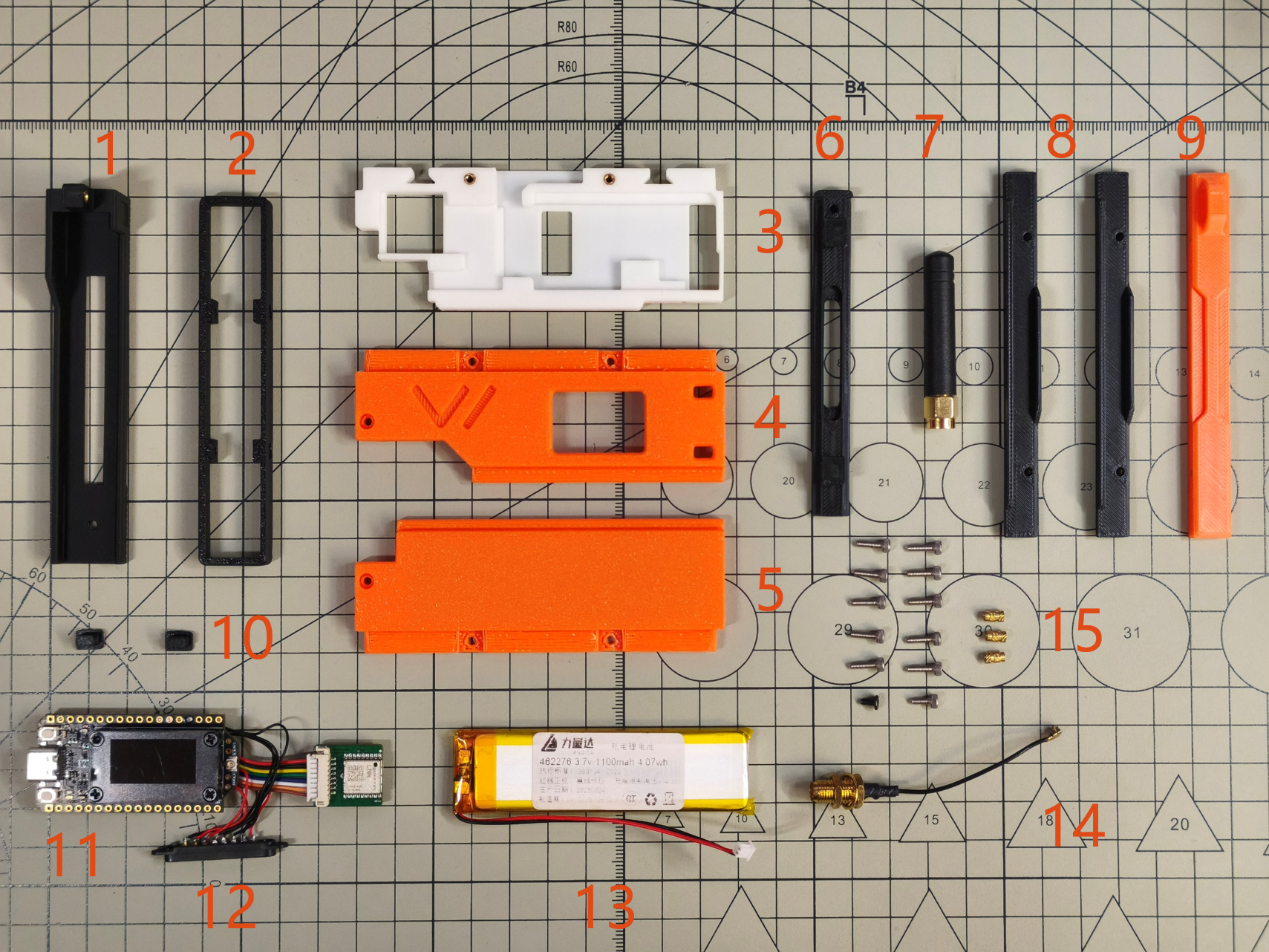

BOM 清单

该清单包含 MeshSlide 与 SlideZero

1. 3D 打印外壳 S1
2. 3D 打印外壳 R1
3. 3D 打印外壳 M1
4. 3D 打印外壳 U1
5. 3D 打印外壳 L1
6. 3D 打印外壳 S2
7. 胶棒天线
8. 3D 打印外壳 ZS 2 个
9. 3D 打印外壳 ZM
10. 3D 打印外壳 B1 2 个
11. Heltec V4, 带 L76K GNSS 模块
12. pogopin 磁吸连接器 8P 母座
13. 电池 (尺寸 4.6mm x 22mm x 76mm)
14. IPEX 转 SMA 内孔转接线, 线长 5cm 1 个
15. 紧固件
    1. 内六角圆柱头螺栓 M2x7 10 个
    2. 内六角圆柱头螺栓 M2x5 1 个
    3. 内六角扁平头螺栓 M2x4 1 个
    4. M2x5 双通铜柱滚花螺母, 外径 3mm, 3 个

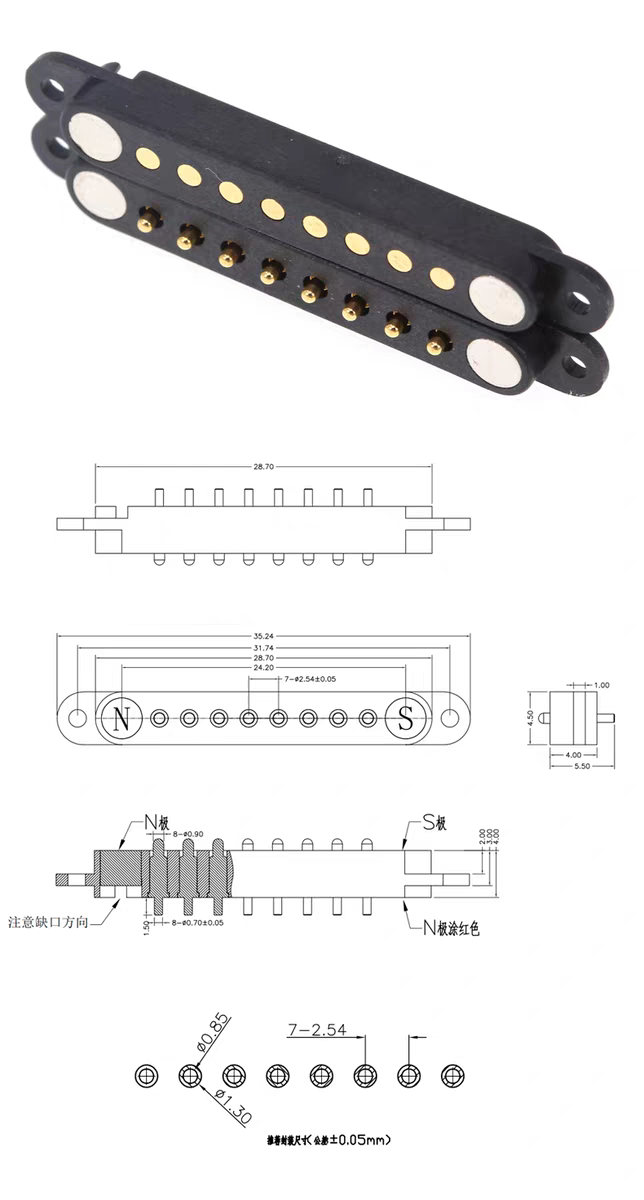

pogopin 8P 磁吸连接器具体尺寸如下图所示

MeshSlide 组装说明

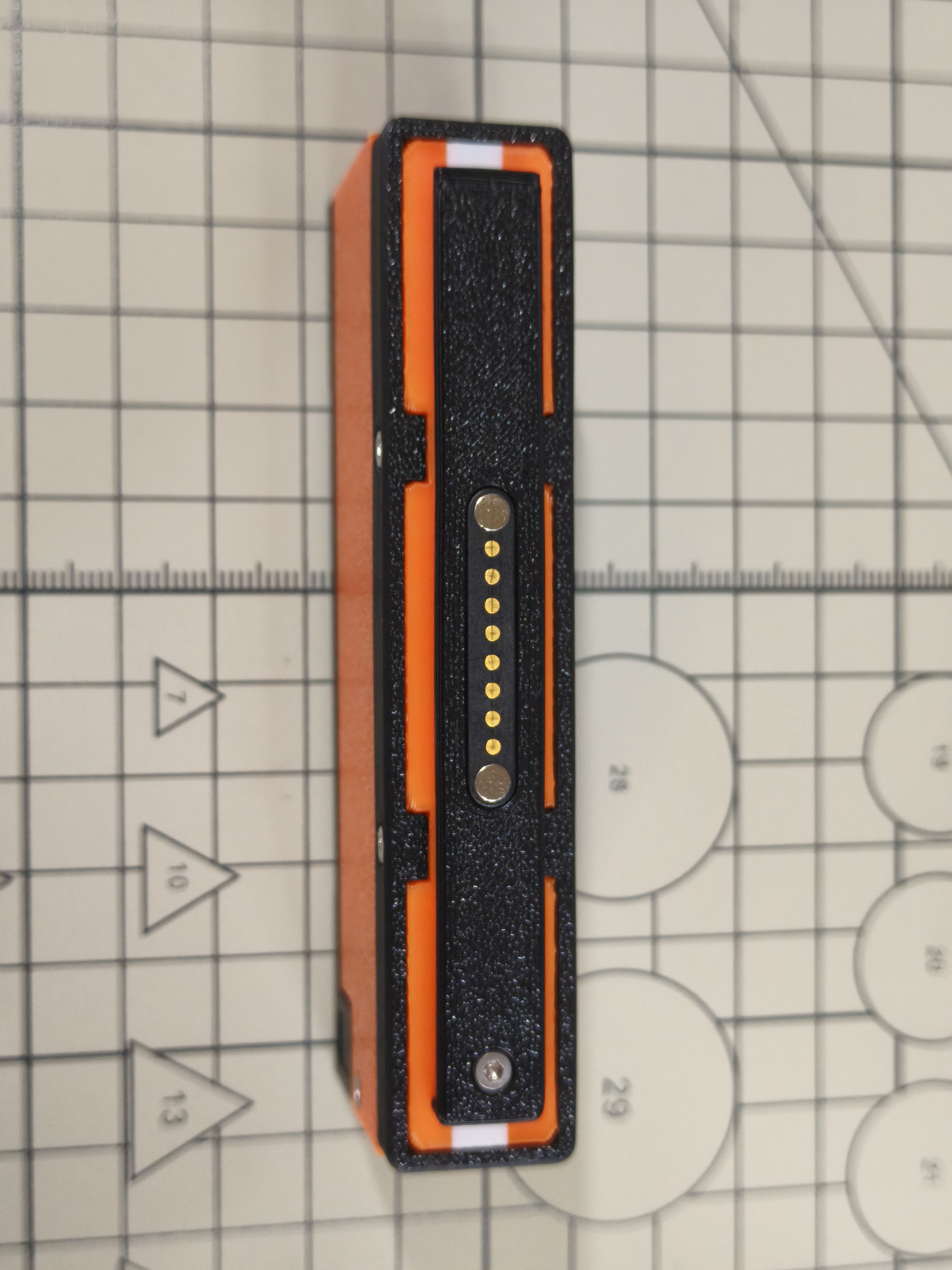

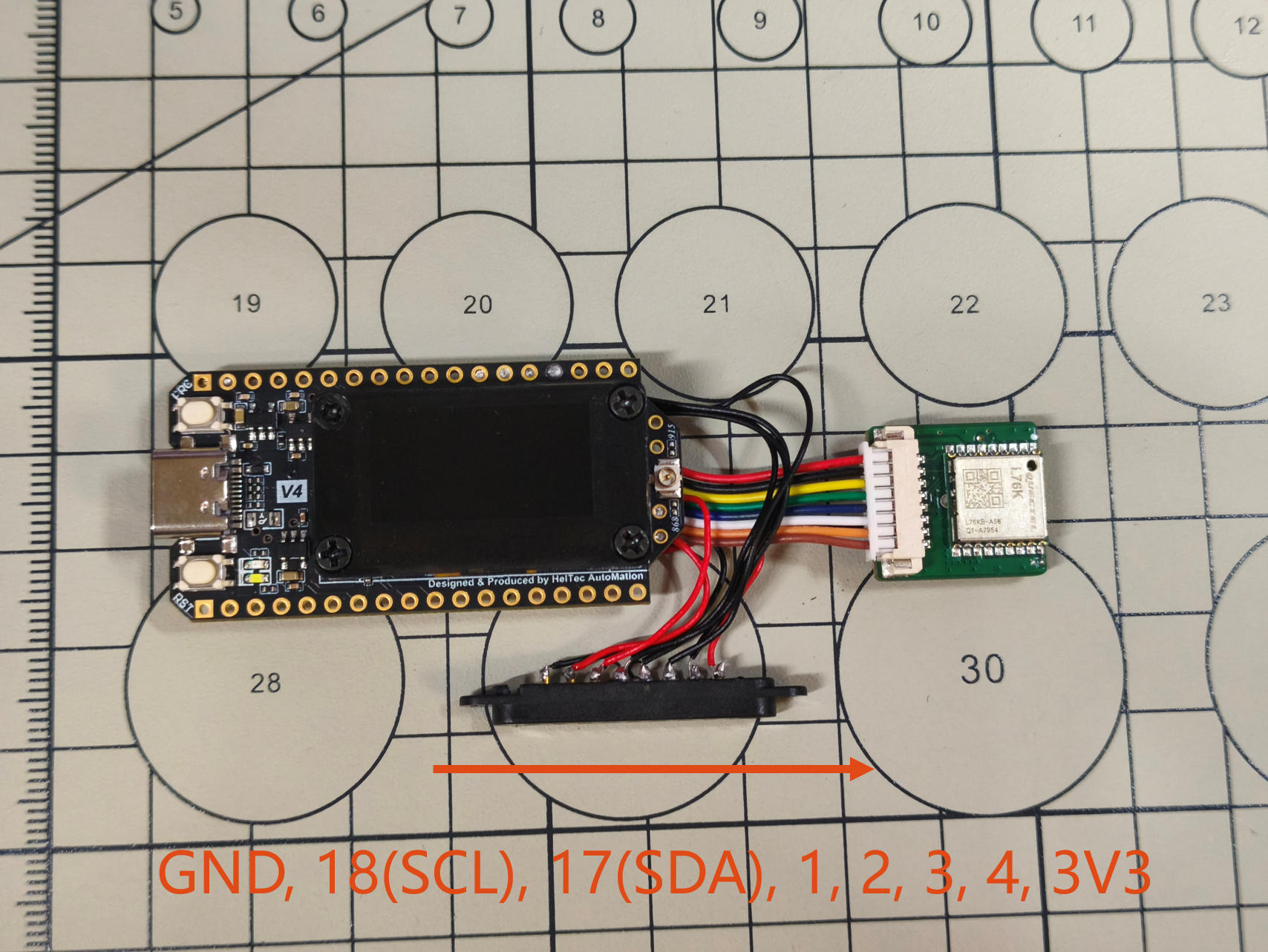

将 pogopin 的引脚焊接至 Heltec V4, 焊接引脚如图所示, 从左至右依次为 GND, 18(SCL), 17(SDA), 1, 2, 3, 4, 3V3, 所有的扩展模块均基于此定义

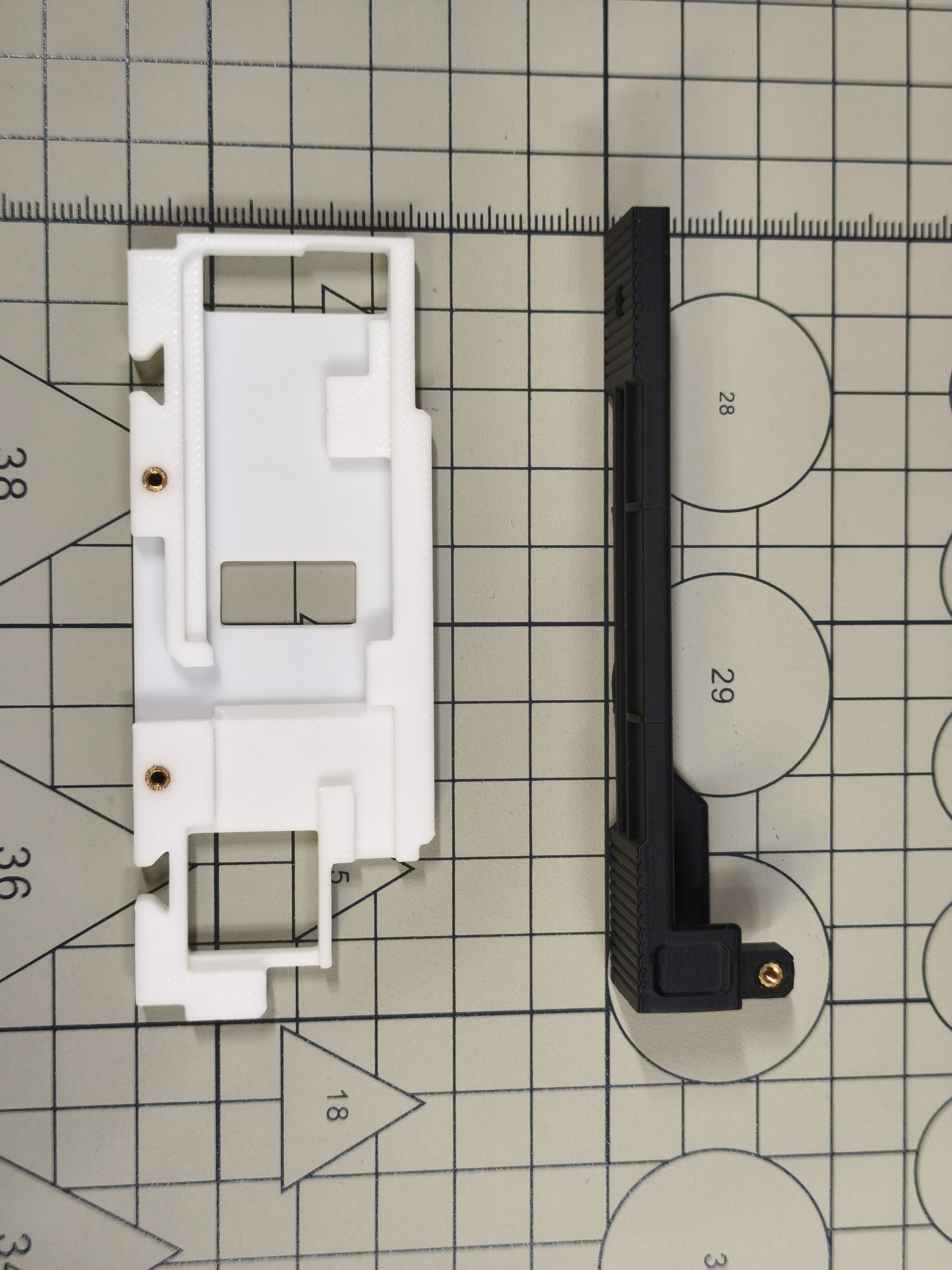

将 M2x5 滚花螺母嵌入打印外壳 M1 与 S1

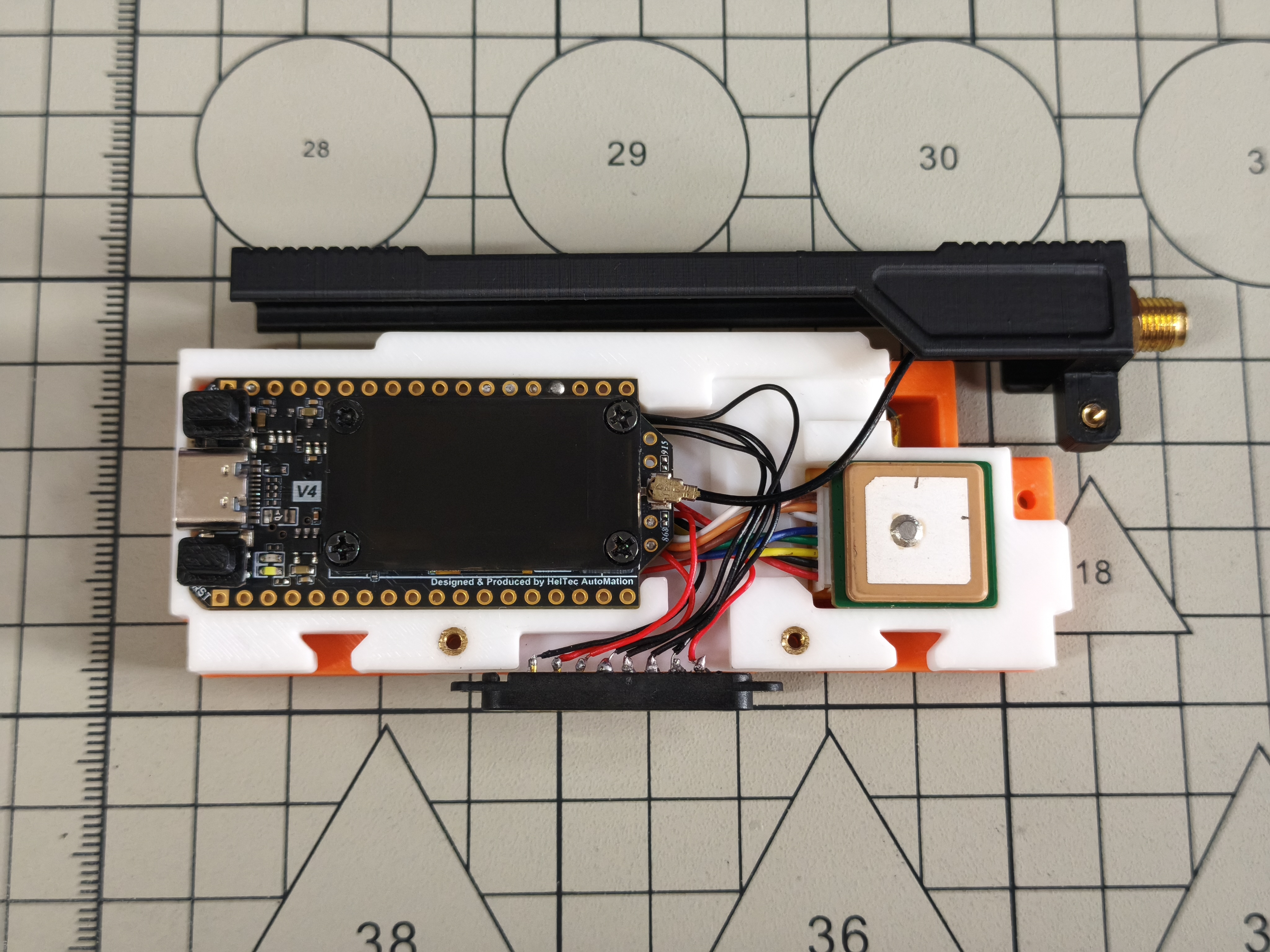

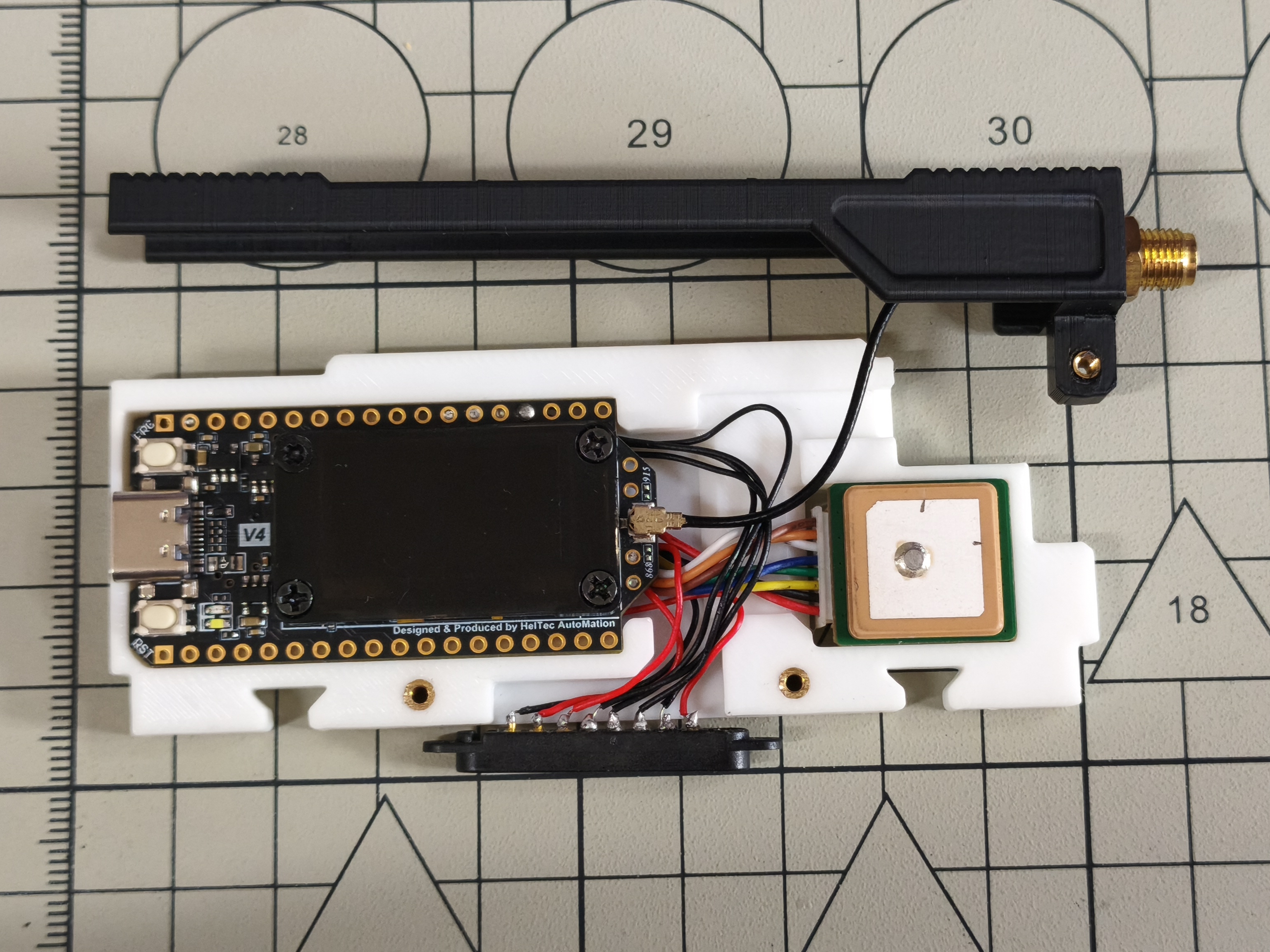

将 SMA 转接线安装至打印外壳 S1, 并将 SMA 转接线连接到 Heltec V4 上, 将 Heltec v4 与 L76K GNSS 模块安装至打印外壳 M1

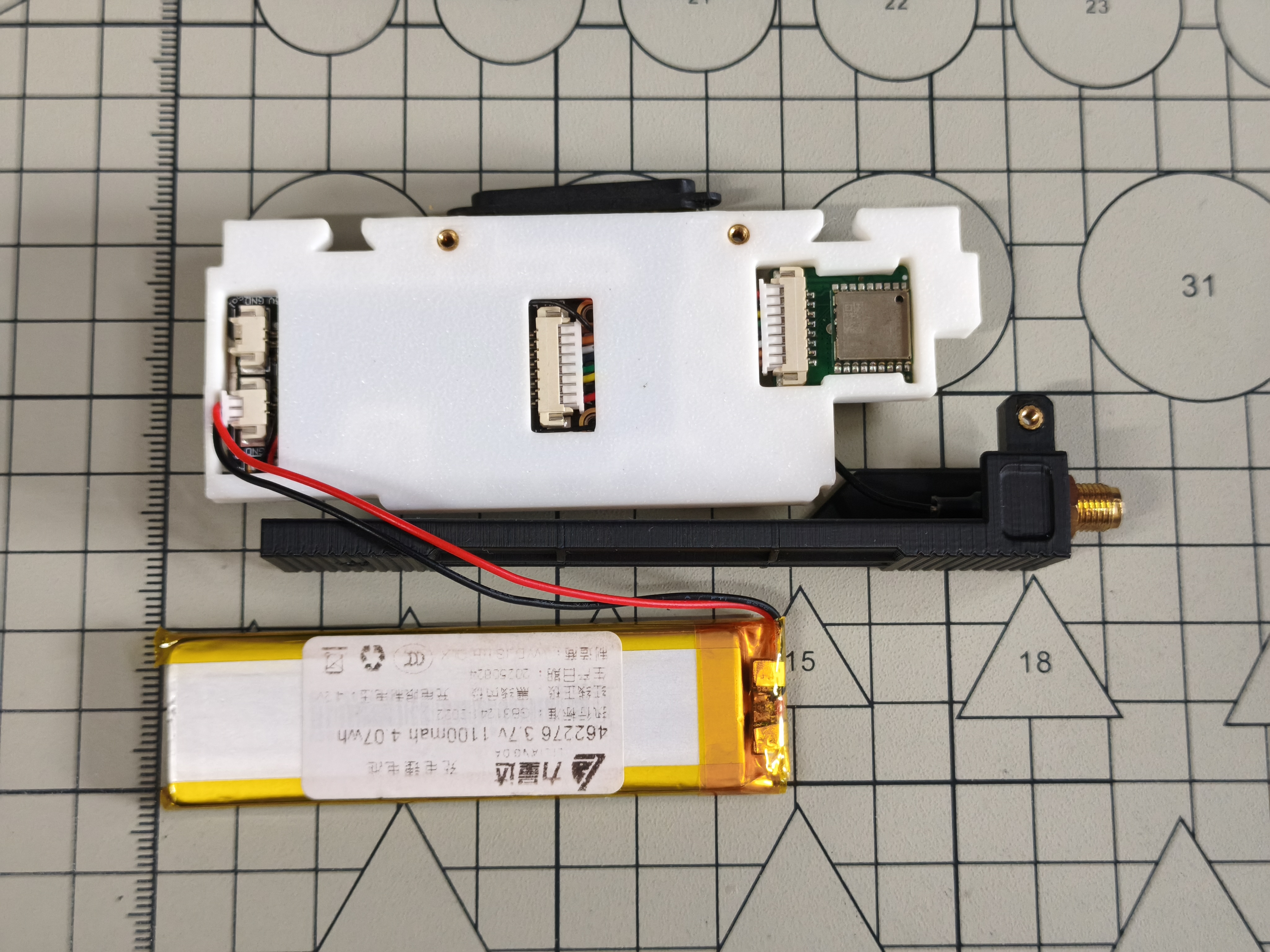

将电池与 Heltec V4 连接, 确保不破损的前提下尽可能弯折线缆

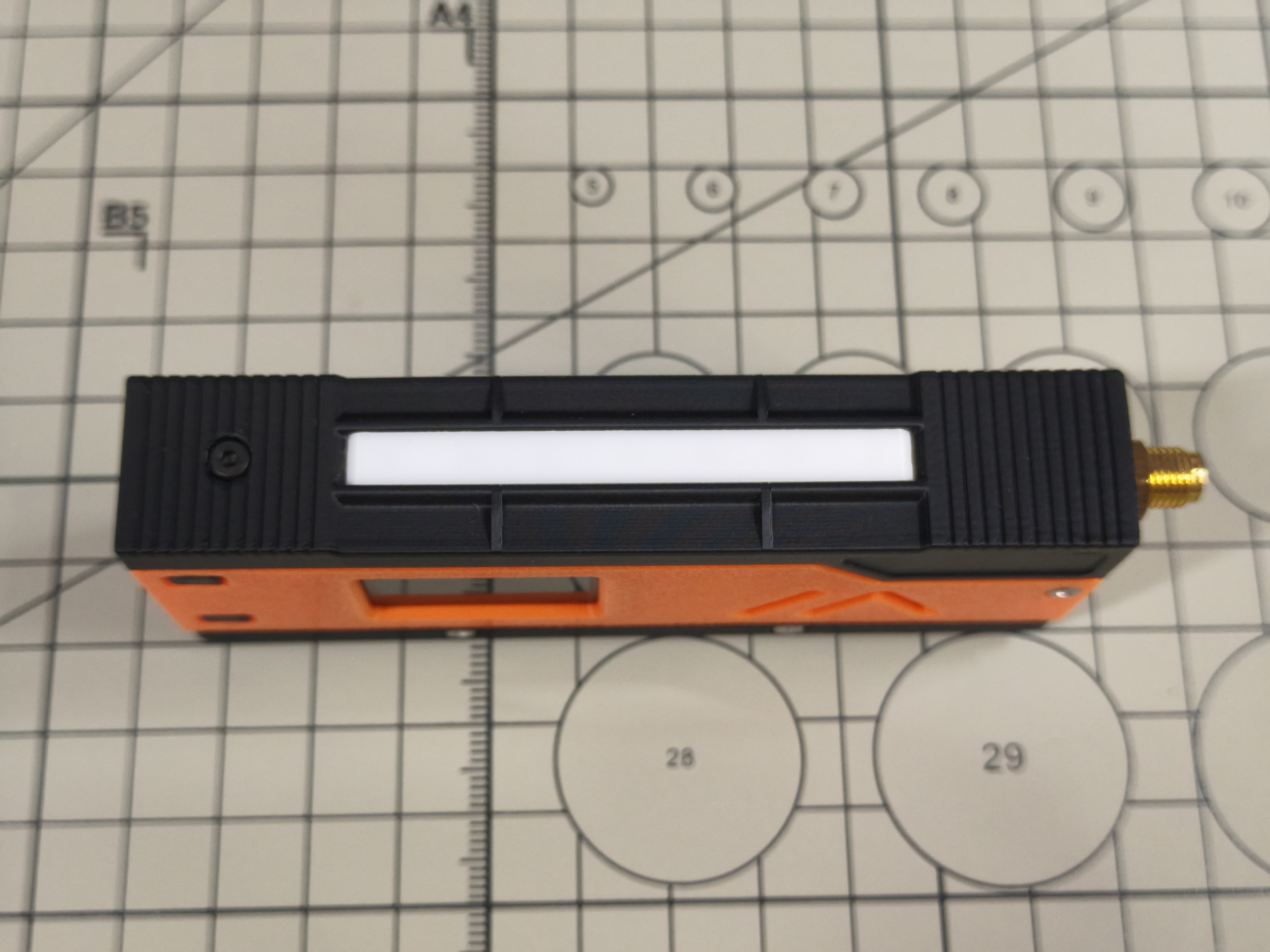

安装打印外壳 L1, 安装打印外壳 B1, 打印外壳 L1 最大能容纳尺寸 5mm x 24mm x 82mm 的电池

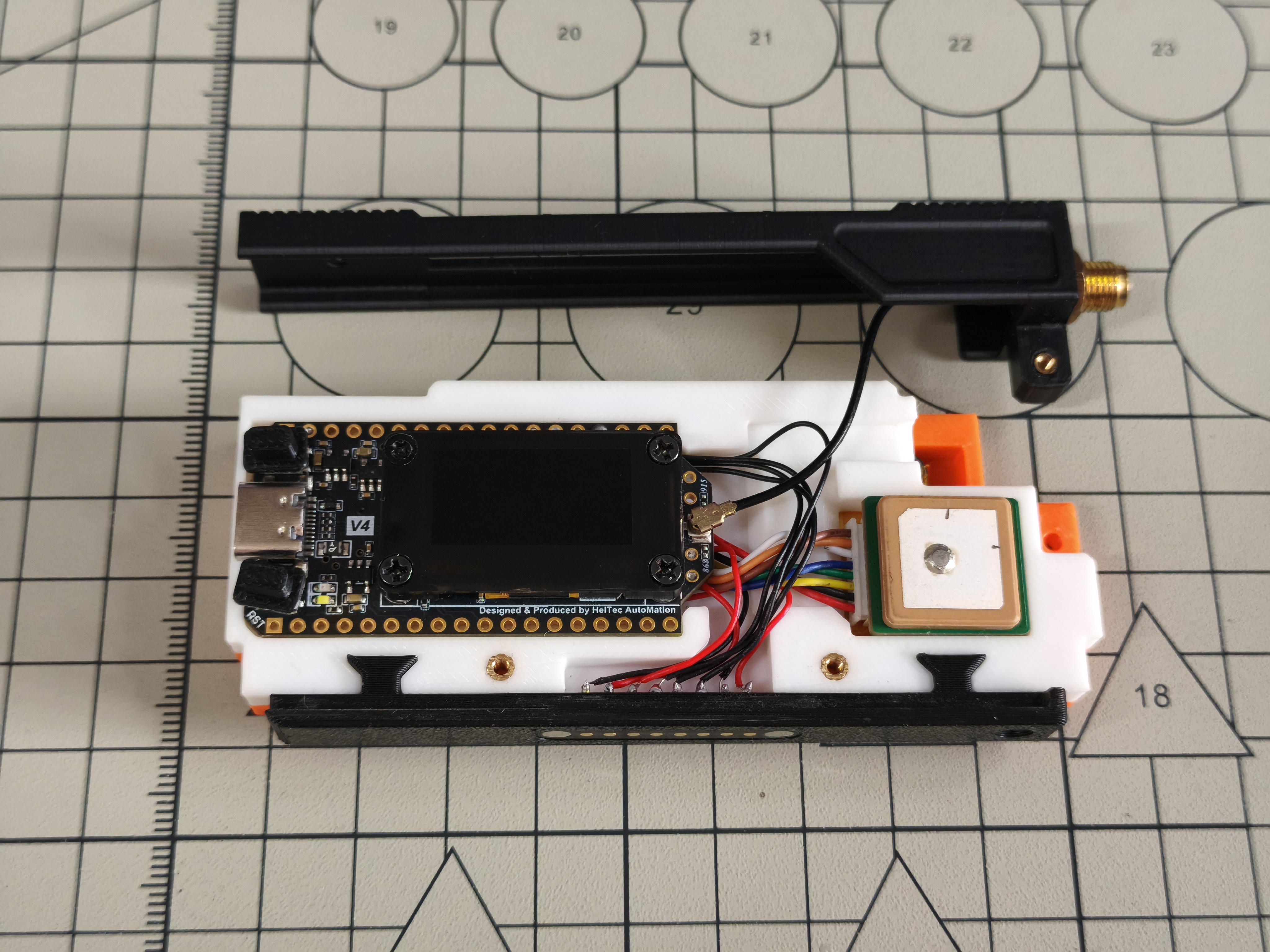

将 pogopin 嵌入打印外壳 S2, 将打印外壳 S2 安装至打印外壳 M1

安装打印外壳 U1

安装打印外壳 R1

安装内六角圆柱头螺栓 M2x7 6 个

安装内六角圆柱头螺栓 M2x5 1 个

安装内六角扁平头螺栓 M2x4 1 个

安装胶棒天线

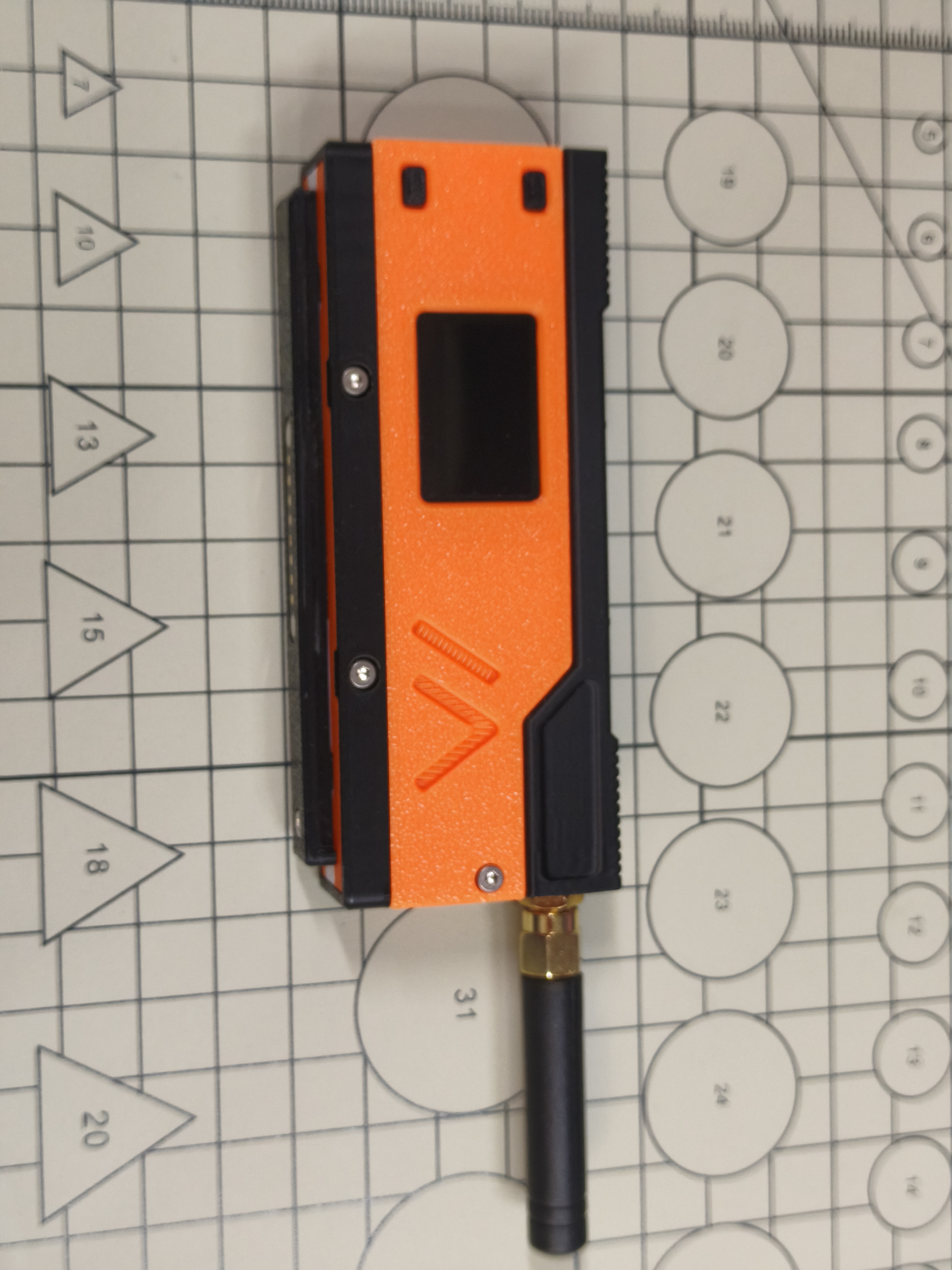

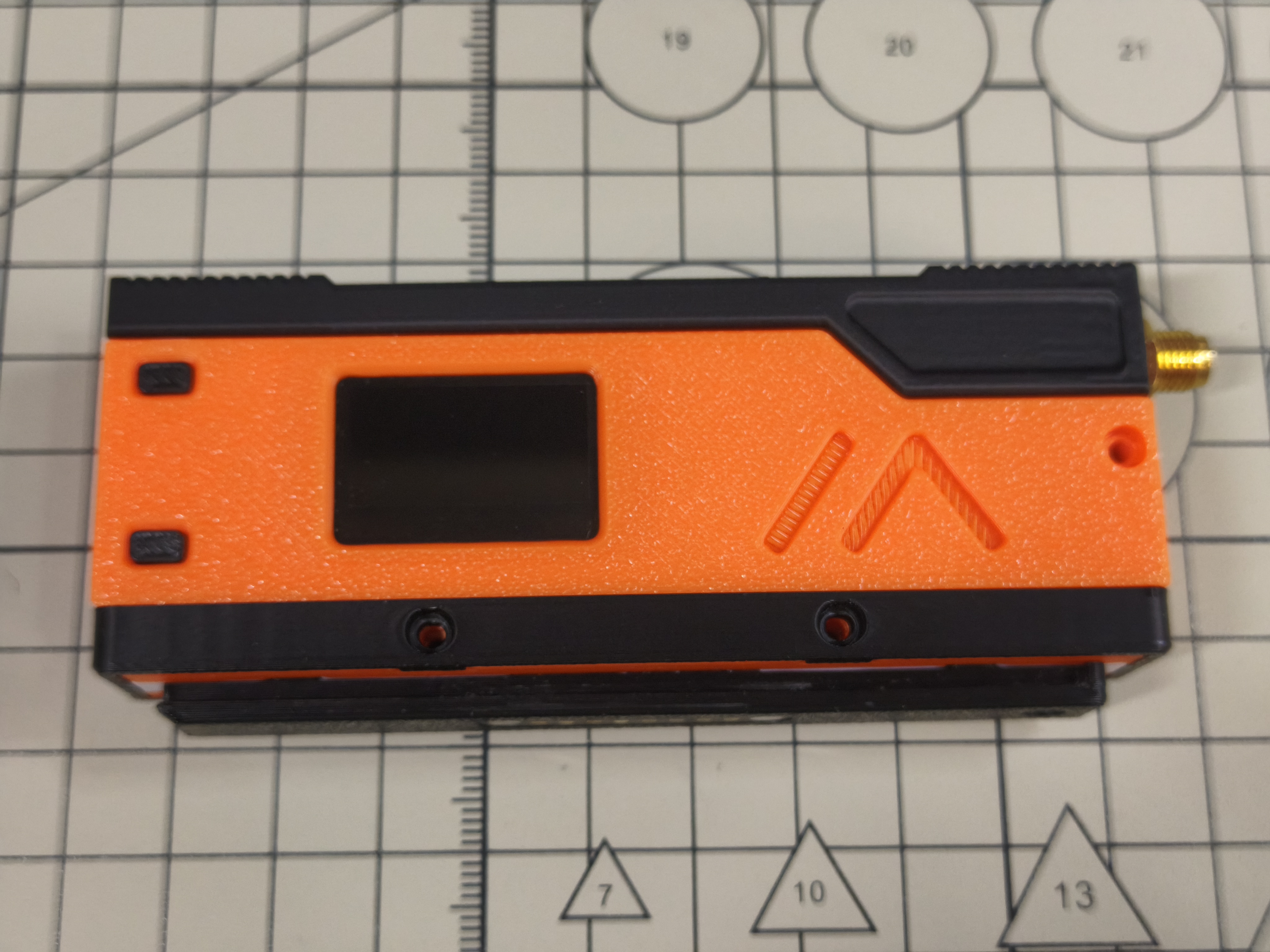

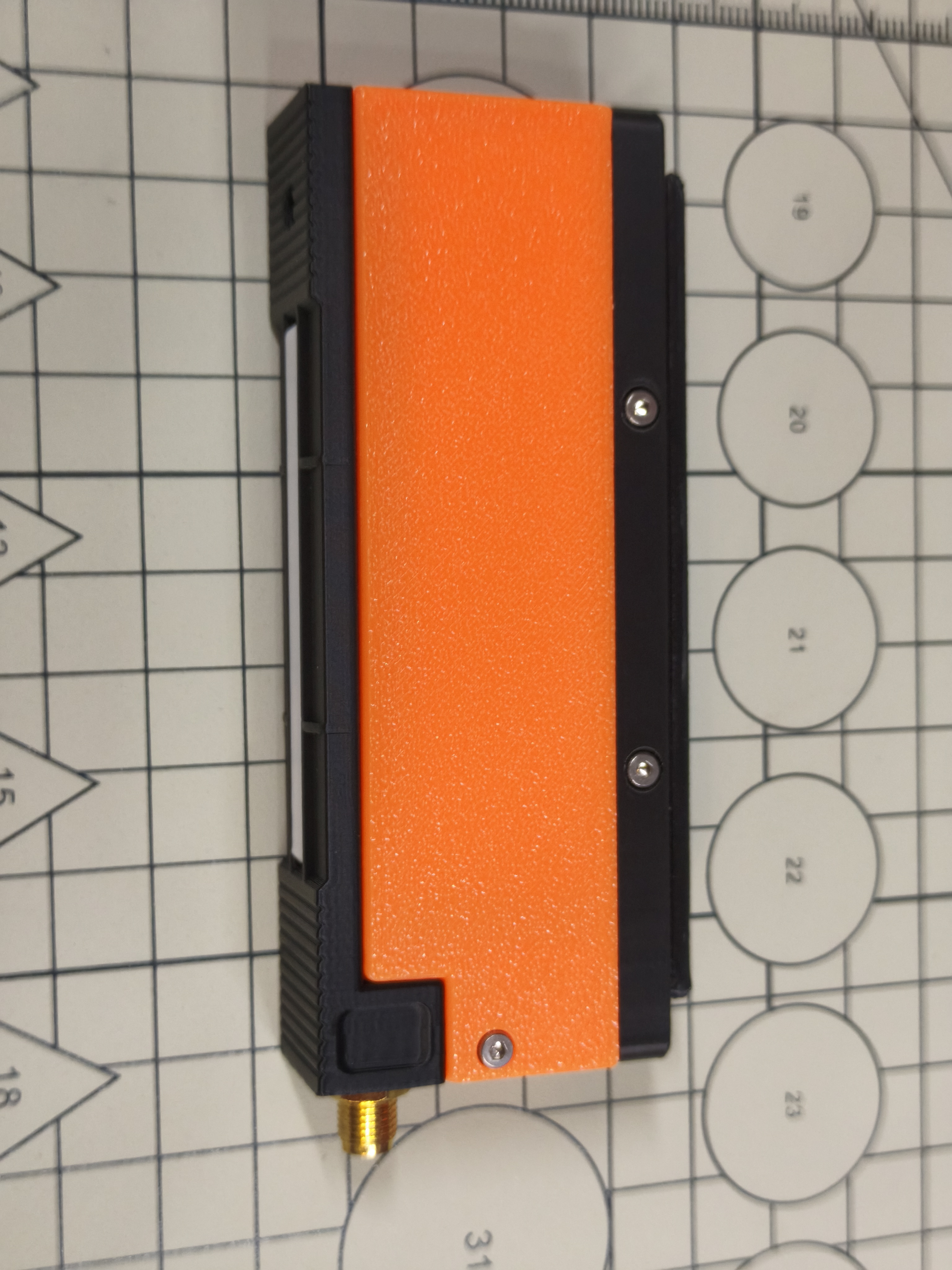

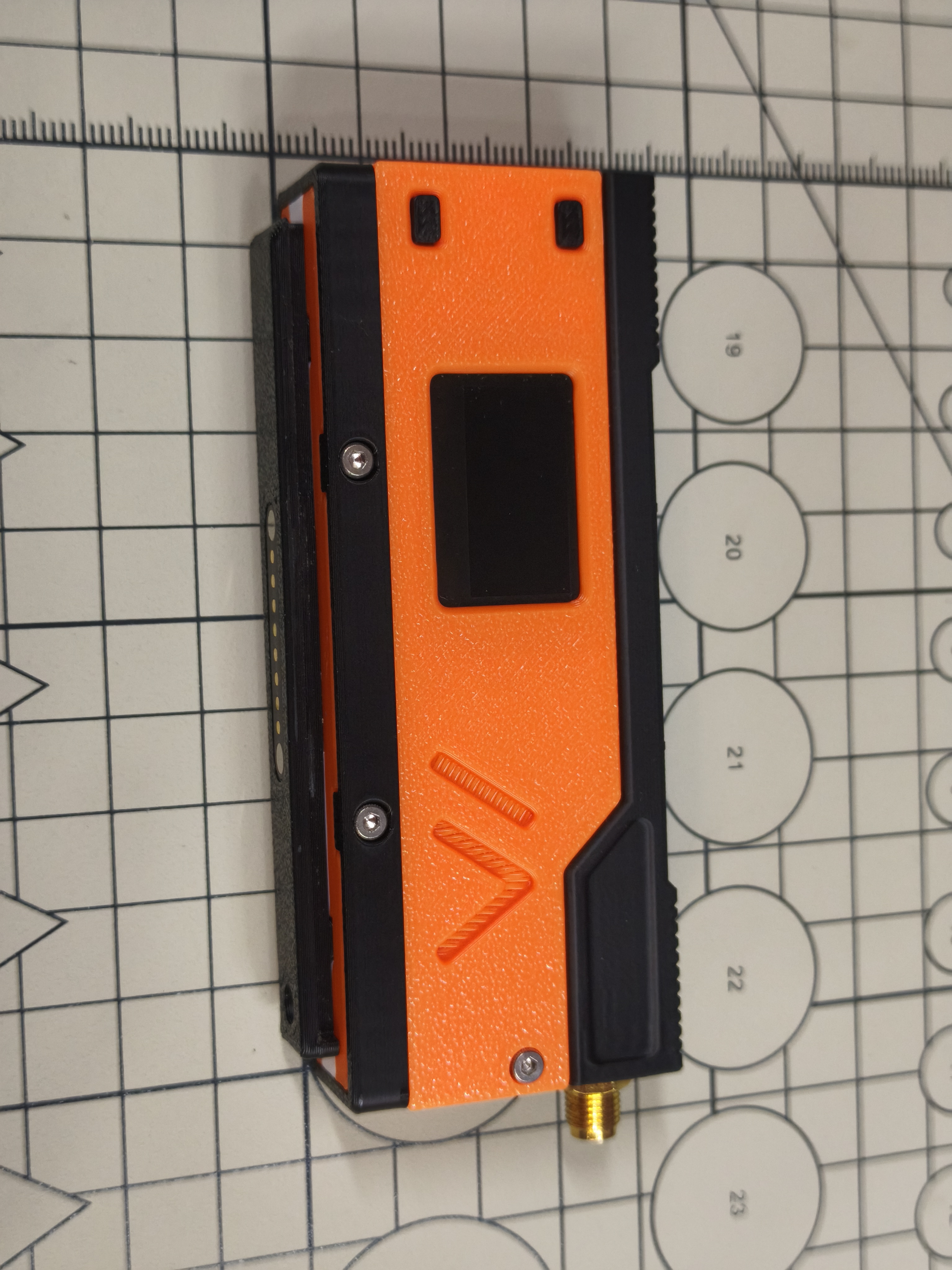

组装完成

SlideZero 组装说明

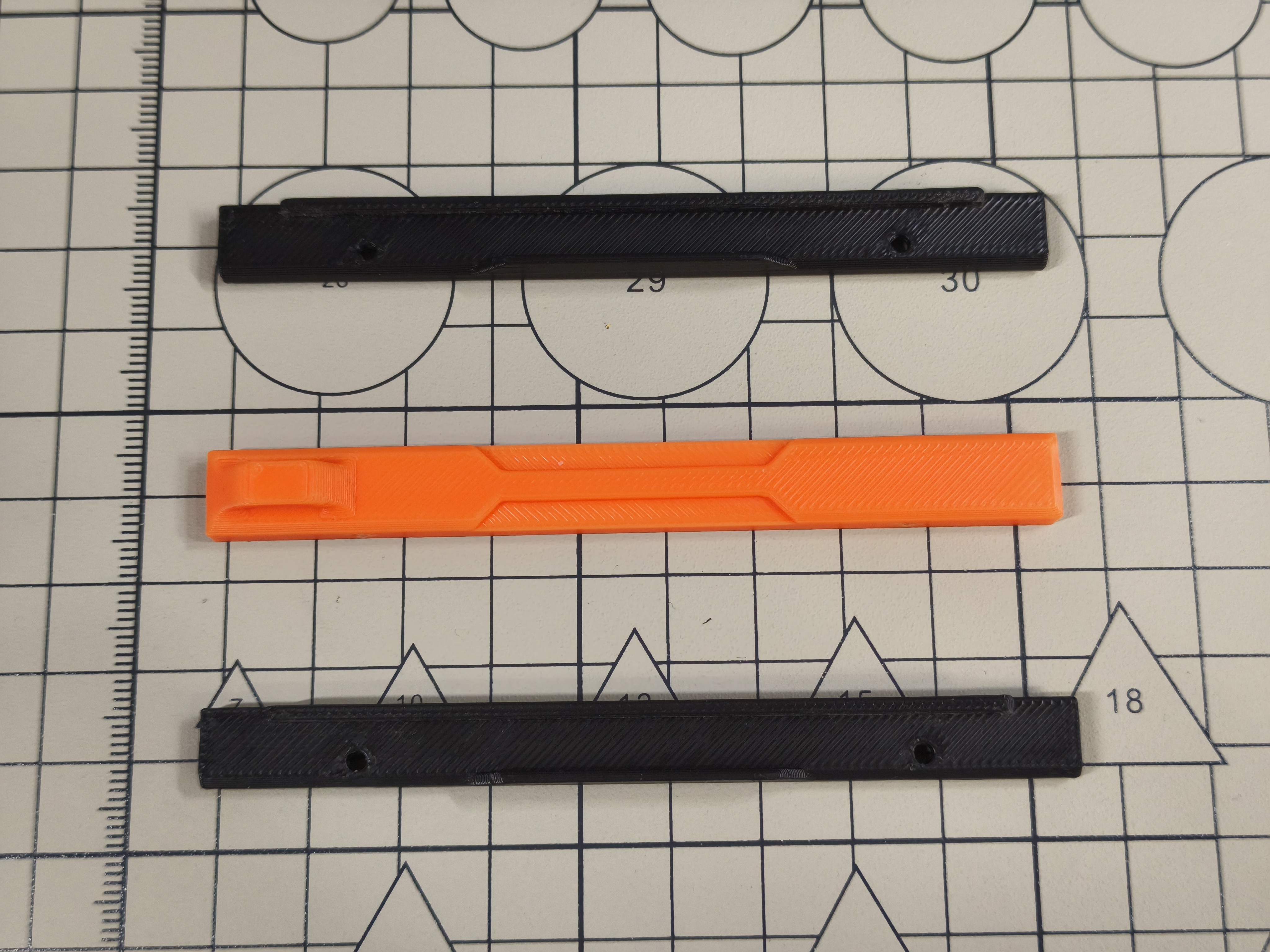

使用 4 个内六角圆柱头螺栓 M2x7 组装打印外壳 ZS 与 ZM

组装完成

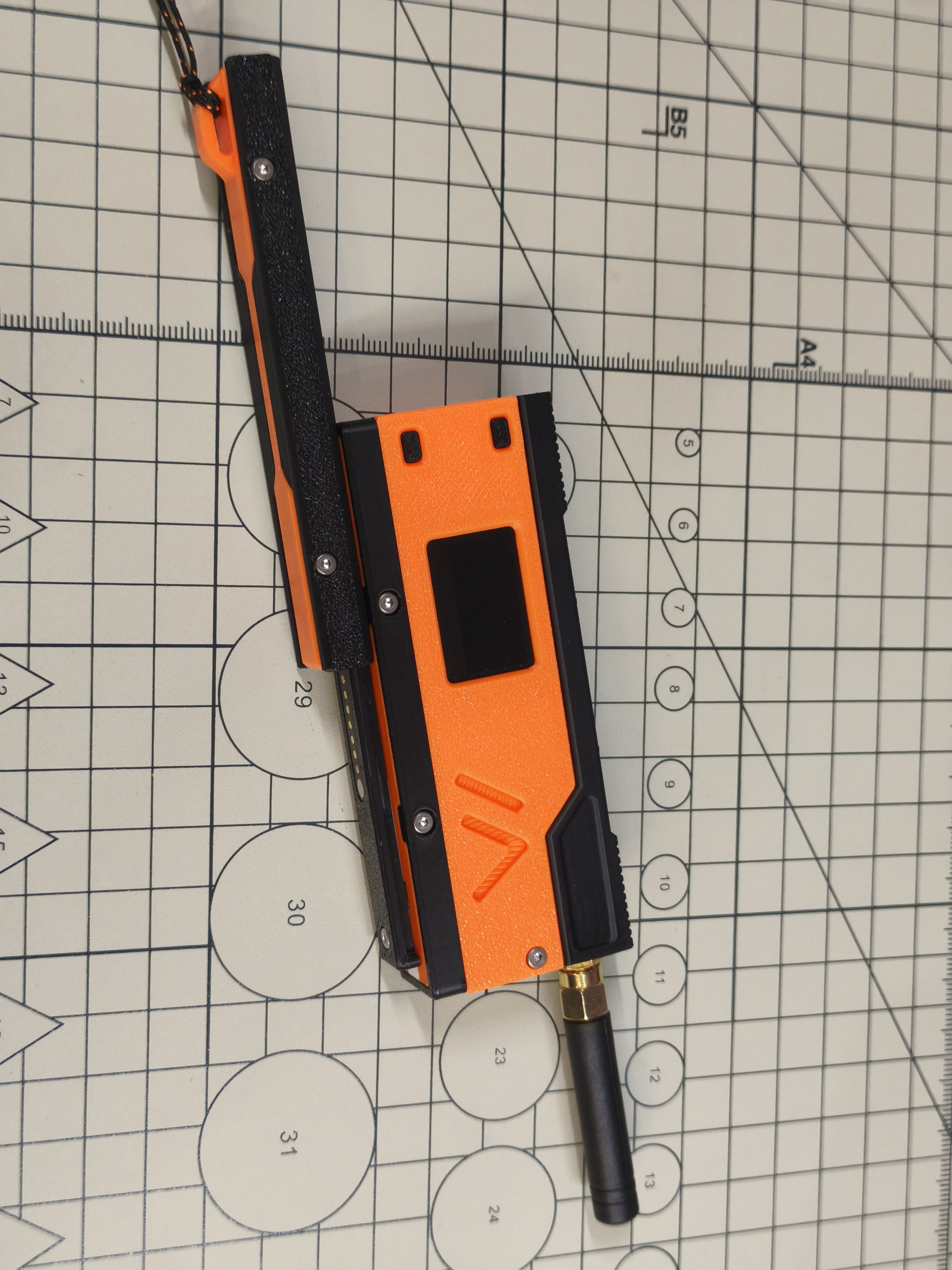

将 SlideZero 滑入 MeshSlide

软件配置

Design by Prokyon on MakerWorld (license: BY-SA).
