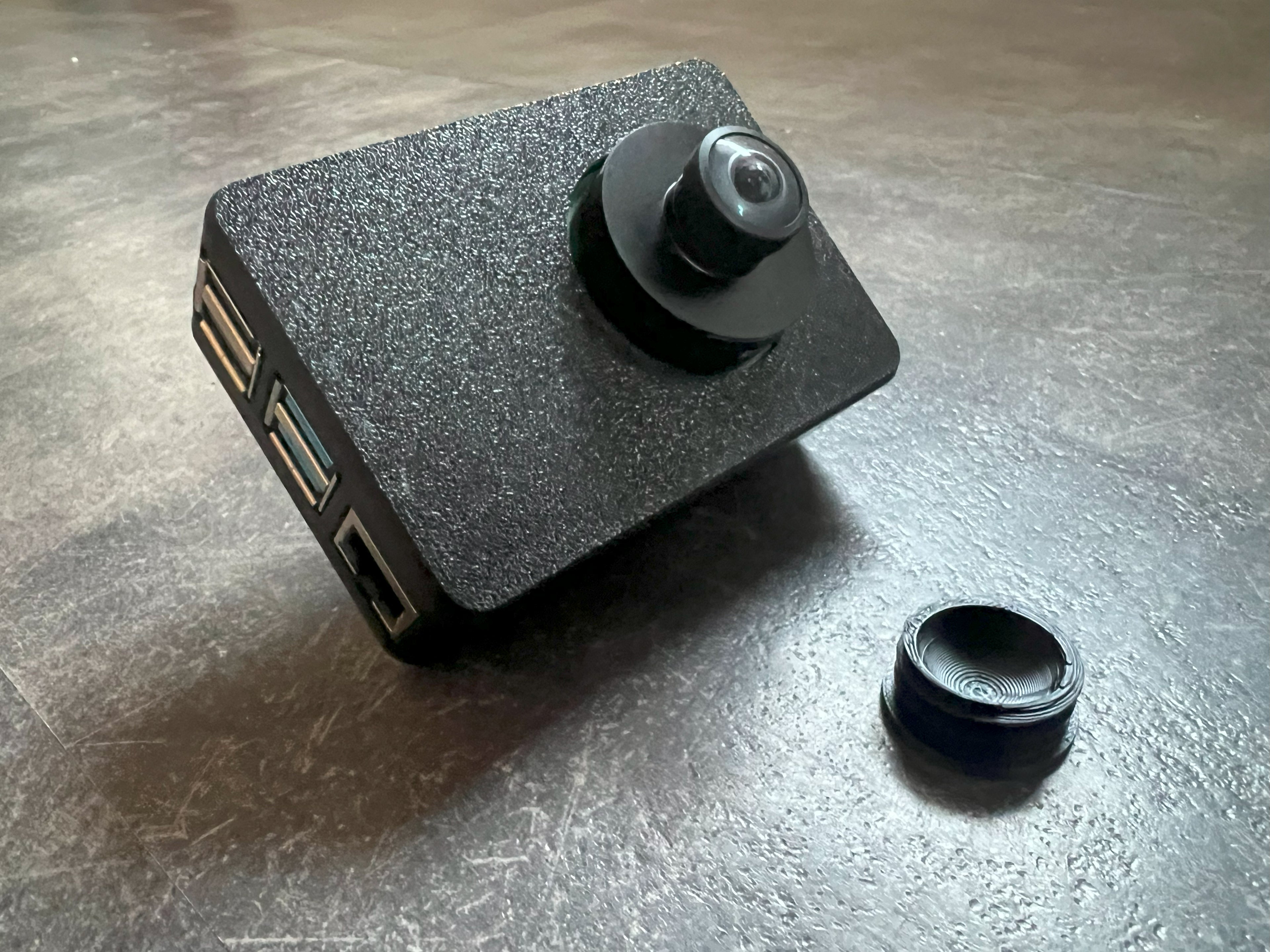

Rapsberry Pi 4B Case with HQ Camera and Ball Mount

Ein Gehäuse für den Raspberry Pi 4 Model B mit einer HQ Kamera und einer Kugelhalterung. Damit kann der Pi einfach in verschiedene Halterungen montiert werden. Ich selber habe den Pi damit an einem Anycubic i3 Mega mittels einem selbst entworfenen Befestigungsarm angebracht. Diesen finden Sie hier, falls Sie das gleiche Model mit einer Kamera aufrüsten wollen.

Das Gehäuse basiert auf dem Public Domain Gehäuse von P.Tech, besonderen Dank auch für die Fusion Dateien! Ich habe dieses dann mit einer Halterung für die HQ Camera  und die Kugel modifiziert. Für die Kugelhalterung habe ich das Open Source Model von DieZopfe verwendet, auch hier vielen Dank. Die Kugel habe ich mit einer Halterung modifiziert, sodass das Gehäuse auf die Kugel aufgesteckt werden kann.

Montage:

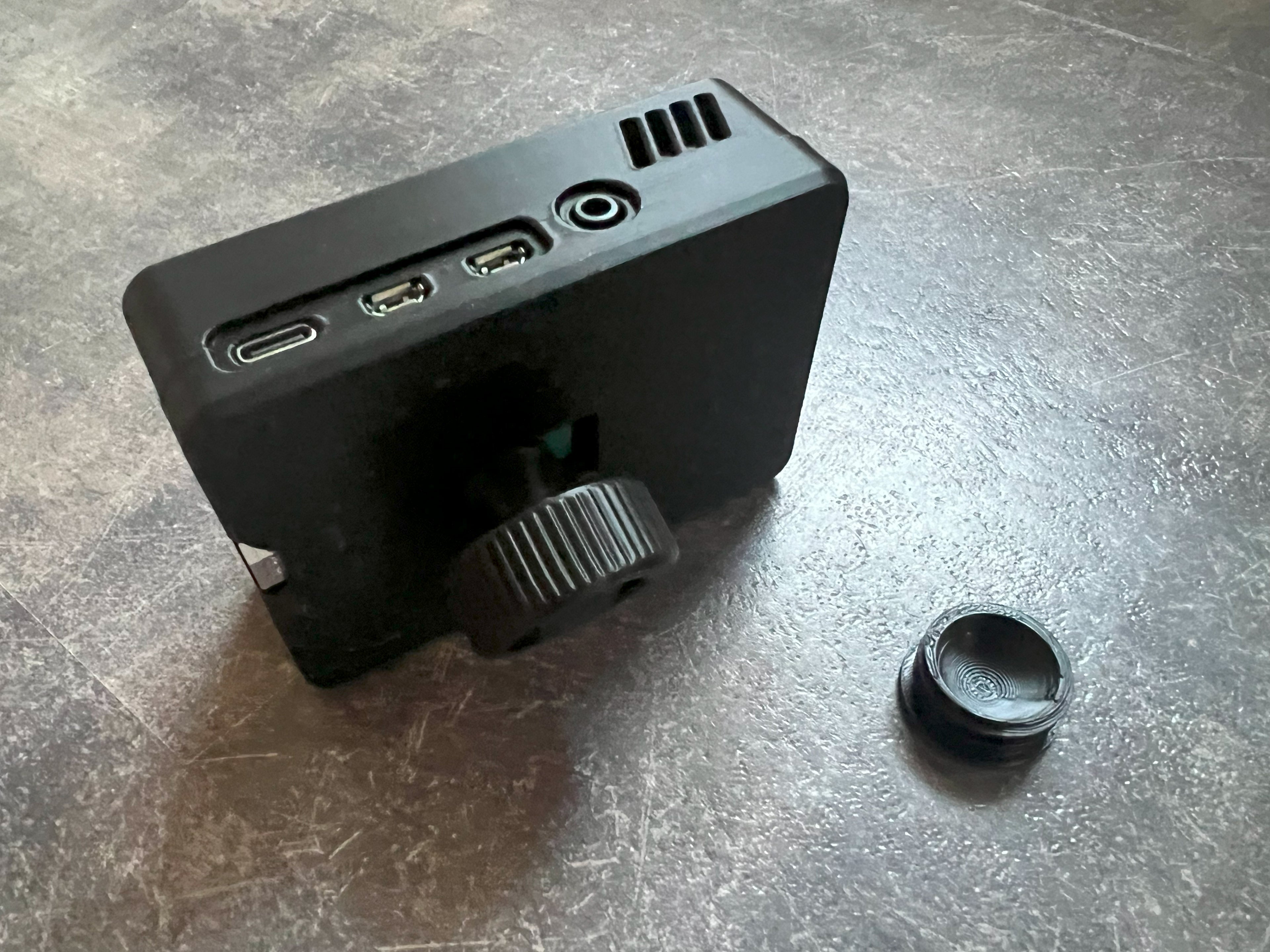

Das gesamte Gehäuse funktioniert schraubenlos. Einfach den Raspberry Pi 4B in die Gehäusebasis legen, die HQ Camera kann mit leichten Druck in den Gehäusedeckel eingerastet werden. Dann den Deckel auf die Basis drücken und alles sitzt fest am Platz. Für die Kugelhalterung die Klemmschraube über den Zylinder auf der Kugel stecken, dann kann der Zylinder in die Basis des Gehäuses eingehängt werden. Über die kleine Nase an dem Kugelzylinder bleibt das Gehäuse auch bei leichter Neigung stabil. Für beste Fixierung einfach einen Tropfen Sekundenkleber in die Ritze geben, aber dann darauf achten, dass die Klemmschraube vorher schon korrekt auf dem Zylinder sitzt! :-)

Die Kugelbasis kann direkt in ein anderes Model integriert werden (als Beispiel mein Arm für den Anycubic i3 Mega) - oder ihr druckt sie mit aus und bringt sie irgendwo an.

Design by Vulpes Vulpes on MakerWorld (license: BY).
