Verstellbare Teleskop-Stütze (adjustable jack)

Diese verstellbare Teleskop-Schrankstütze mit Gewinde (M32x4) ist eine stabile, 3D-gedruckte Lösung, um Möbel oder Schränke sicher zwischen Boden und Decke zu fixieren.

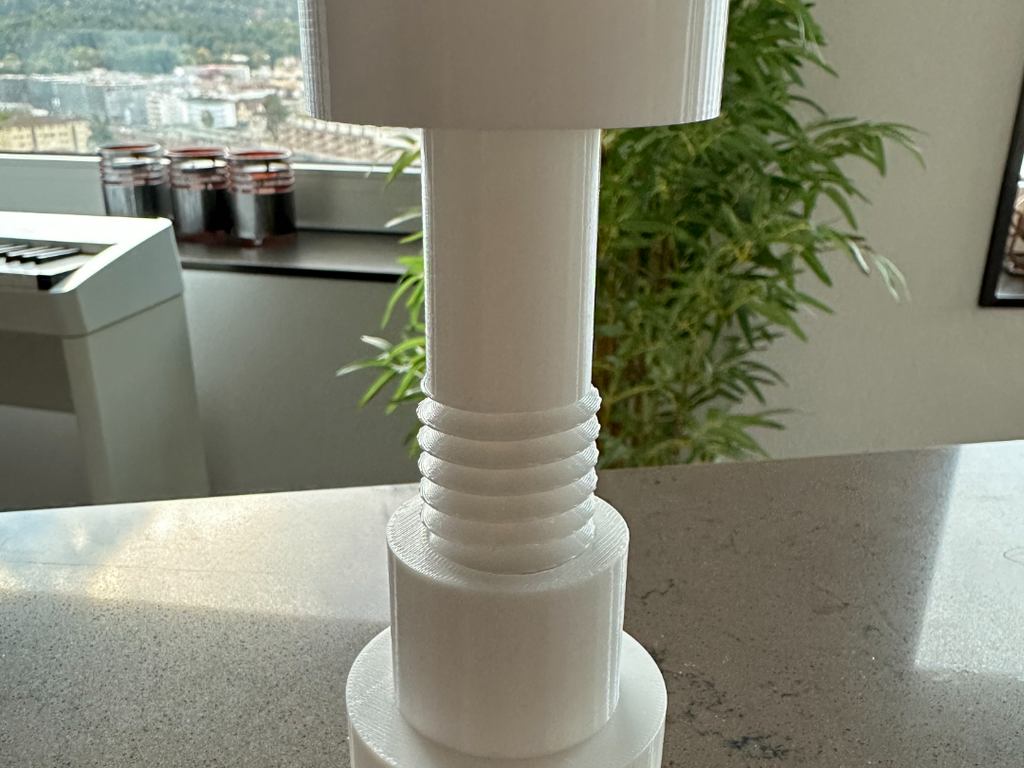

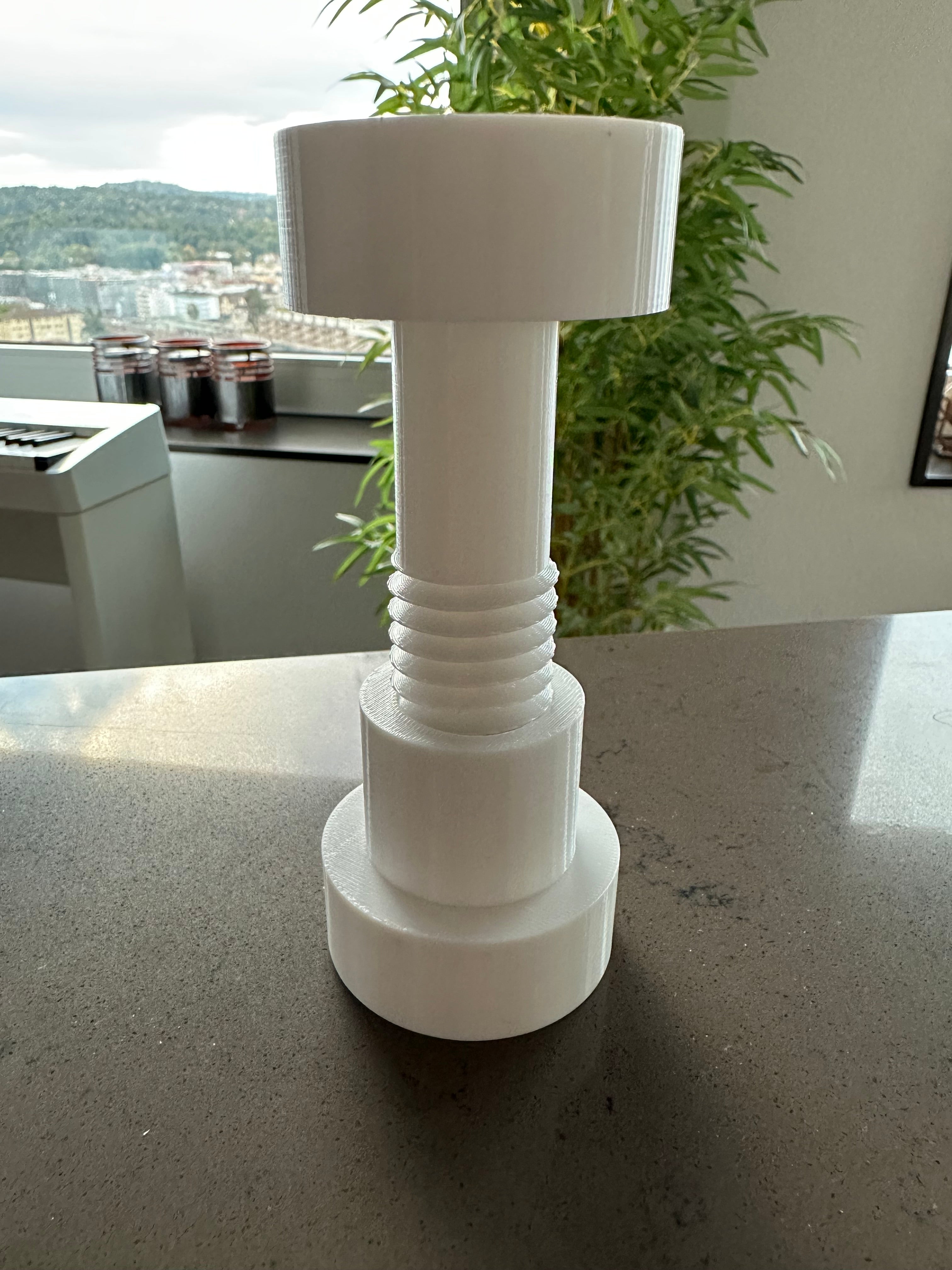

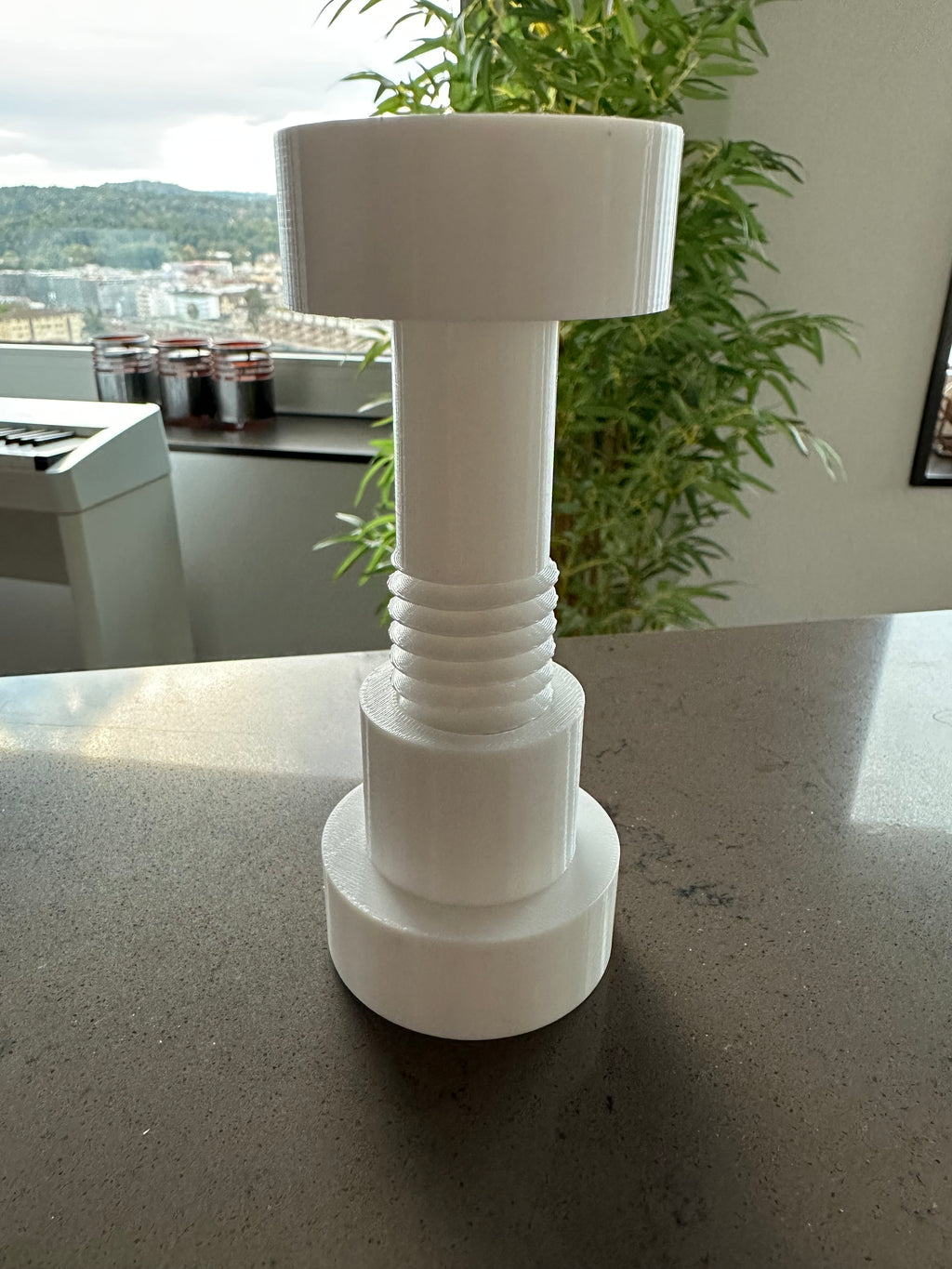

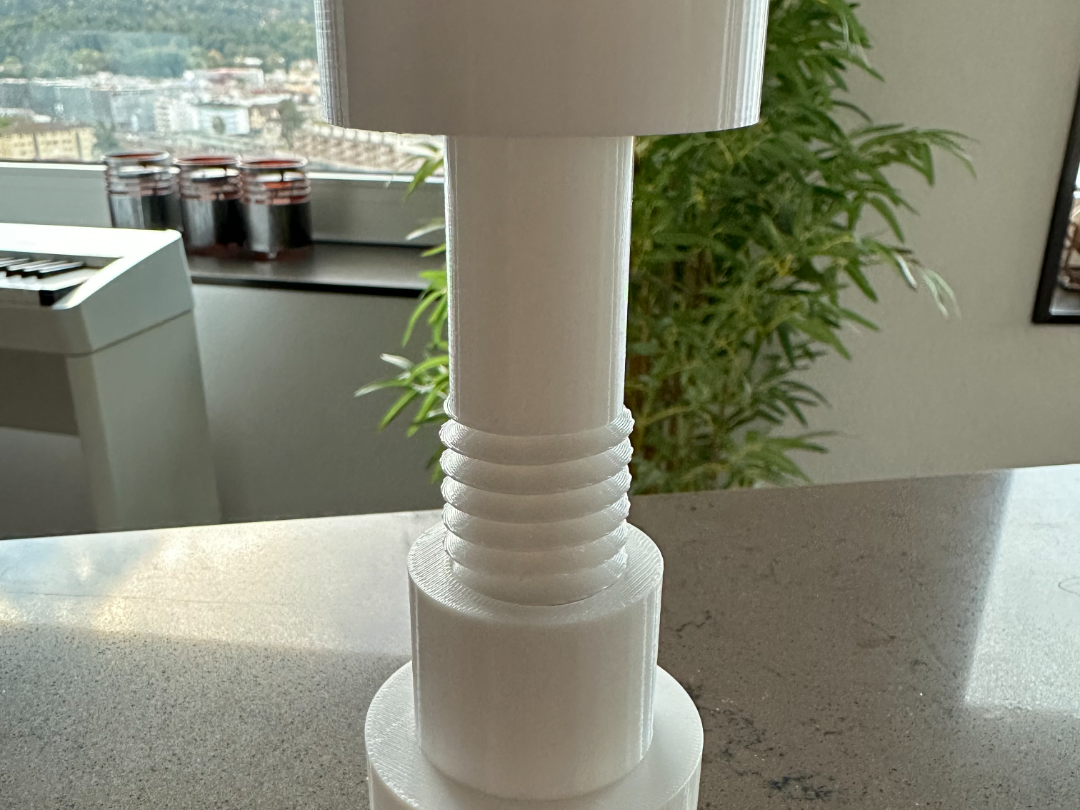

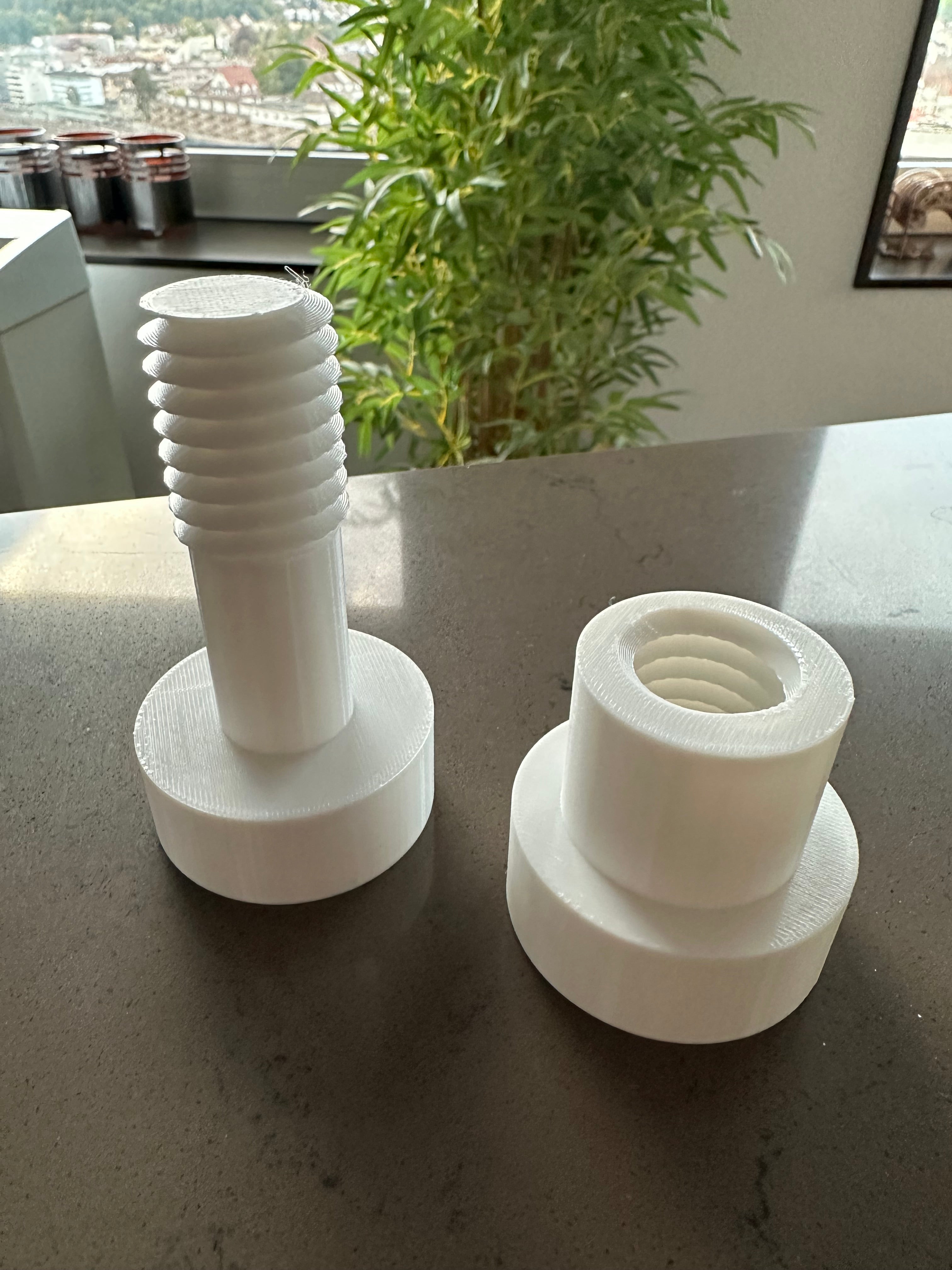

Das Modell besteht aus einem äußeren Zylinder mit Innengewinde und einem inneren Zylinder mit Außengewinde, die sich präzise ineinander verschrauben lassen. Durch einfaches Drehen kann die Stütze millimetergenau verlängert oder verkürzt werden – ganz ohne Werkzeug.

Ideal, um z. B.

• Schränke gegen die Decke zu verspannen,
• Regale zu stabilisieren,
• oder als variable Stütze in Werkstatt, Camper oder Heimprojekten zu nutzen.

🧩 Technische Merkmale

• Einstellbereich: abhängig von den Parametern wie min_laenge und max_verlaengerung
• Empfohlene Materialien: PLA, PETG
• Druckausrichtung: vertikal (Gewindeachse = Z-Achse)
• Kein Support nötig

🧠 Hinweise

• Die Gewinde wurden mit der threads-scad-Bibliothek konstruiert.
• Für bestes Ergebnis zuerst ein Teststück (20 mm Gewindelänge) drucken, um die Passung der Toleranz zu prüfen.
• toleranz kann zwischen 0.4 – 0.6 mm angepasst werden, je nach Drucker und Material.

🧱 Besonderheiten

• Kompaktes, funktionales Design
• Stufenlose Höhenverstellung
• Mechanisch belastbar und langlebig
• Komplett ohne Metallteile

🏗️ Hinweis des Designers:
Dieses Modell wurde so entwickelt, dass es sowohl funktional als auch leicht druckbar ist.
Drucke am besten mehrere Stützen (2 – 4 Stück), um Schränke gleichmäßig zu stabilisieren.

Design by Wilomar on MakerWorld (license: BY).
